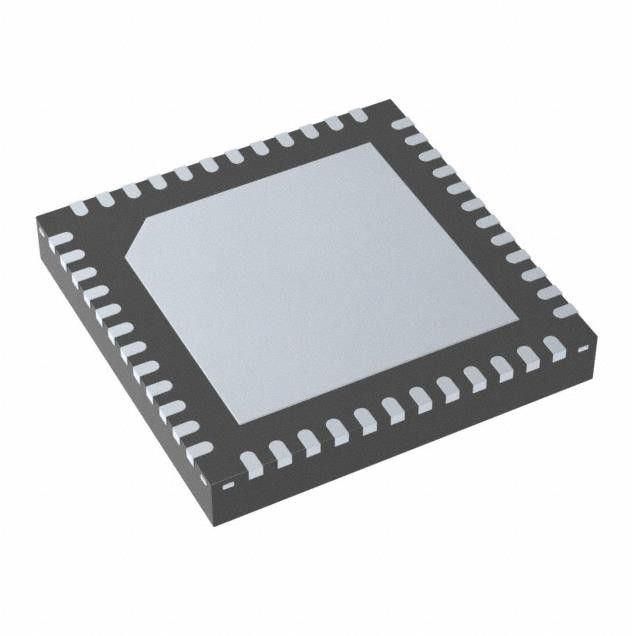

Sincronizzatore dell'orologio di LMK05318RGZR e pulitore IC 800MHz 2 48-VFQFN del nervosismo
Dettagli:
| Luogo di origine: | originale |
| Marca: | Original |
| Certificazione: | Original |
| Numero di modello: | LMK05318RGZR |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiable |
| Imballaggi particolari: | Contenitore di cartone |
| Tempi di consegna: | giorni 1-3work |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100.000 |
|
Informazioni dettagliate |
|||
| Numero dei circuiti: | 2 | Rapporto - introdotto: Uscita: | 2:8 |
|---|---|---|---|
| Temperatura di funzionamento: | -40°C ~ 85°C | Frequenza - massima: | 800MHz |
| Tensione - rifornimento: | 1.71V ~ 1.89V, 3.135V ~ 3.465V | Pacchetto/caso: | 22-VFQFN |
| Pacchetto del dispositivo del fornitore: | 48-VQFN (7x7) | Montaggio del tipo: | Supporto di superficie |
| Evidenziare: | LMK05318RGZR,Pulitore IC del nervosismo del sincronizzatore dell'orologio,800MHz LMK05318RGZR |
||
Descrizione di prodotto
Orologio ultrabasso del sincronizzatore della rete del nervosismo di LMK05318RGZR con due dominii di frequenza
Sincronizzatore dell'orologio di LMK05318RGZR e pulitore IC 800MHz 2 48-VFQFN del nervosismo
Caratteristiche di LMK05318RGZR
Un ciclo con aggancio di fase di Digital (DPLL) con:
– Commutazione Hitless: passeggero di fase di ±50-ps
– Larghezza di banda programmabile del ciclo con Fastlock
– Sincronizzazione Norma-compiacente e
Mantenimento facendo uso di un TCXO/OCXO a basso costo
• Due cicli con aggancio di fase analogici (APLLs) con
Prestazione leader del settore del nervosismo:
– nervosismo di 50 fs RMS a 312,5 megahertz (APLL1)
– nervosismo di 125 fs RMS a 155,52 megahertz (APLL2)
• Due input di orologio di riferimento
– A selezione introdotta basata a priorità
– Mantenimento di Digital su perdita di riferimento
• Otto uscite di orologio con i driver programmabili
– Fino a sei frequenze differenti dell'uscita
– AC-LVDS, AC-CML, AC-LVPECL, HCSL e
1.8-V LVCMOS ha prodotto i formati
• EEPROM/ROM per gli orologi su ordinazione su ciclo iniziale
• Opzioni di configurazione flessibile
– 1 hertz (1 PPS) a 800 megahertz su input e su uscita
– XO/TCXO/OCXO ha introdotto: 10 - 100 megahertz
– Modo di DCO: < 0="">
Direzione dell'orologio (schiavo di IEEE 1588 PTP)
– Monitoraggio e stato avanzati dell'orologio
– Io
interfaccia di SPI o di 2C
• PSNR: – 83 dBc (rumore 50-mVpp su rifornimento 3.3-V)
• rifornimento 3.3-V con le uscite 1.8-V, 2.5-V, o 3.3-V
• Gamma di temperature industriale: – 40°C a +85°C
Attributi di prodotto di LMK05318RGZR
| Tipo | Descrizione |
|---|---|
| Pakage | nastro e bobina |
|
Stato del prodotto
|
Attivo
|
|
Tipo
|
Sincronizzatore dell'orologio e pulitore del nervosismo
|
|
PLL
|
Sì con l'esclusione
|
|
Input
|
Orologio, LVCMOS
|
|
Uscita
|
CML, HCSL, LVCMOS, LVDS, LVPECL
|
|
Numero dei circuiti
|
2
|
|
Rapporto - introdotto: Uscita
|
2:8
|
|
Ingresso differenziale: Uscita
|
Sì/sì
|
|
Frequenza - massima
|
800MHz
|
|
Divisore/moltiplicatore
|
Sì/sì
|
|
Tensione - rifornimento
|
1.71V ~ 1.89V, 3.135V ~ 3.465V
|
|
Temperatura di funzionamento
|
-40°C ~ 85°C
|
|
Montaggio del tipo
|
Supporto di superficie
|
|
Pacchetto/caso
|
48-VFQFN ha esposto il cuscinetto
|
|
Pacchetto del dispositivo del fornitore
|
48-VQFN (7x7)
|
|
Numero del prodotto di base
|
LMK05318
|
| ATTRIBUTO | DESCRIZIONE |
|---|---|
| Stato di RoHS | ROHS3 compiacente |
| Livello di sensibilità di umidità (MSL) | 3 (168 ore) |
| Stato di PORTATA | RAGGIUNGA inalterato |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
Descrizione di LMK05318RGZR
Il LMK05318 è un dispositivo ad alto rendimento dell'orologio del sincronizzatore della rete che fornisce la pulizia del nervosismo, la generazione di orologio, il monitoraggio avanzato dell'orologio e la prestazione di commutazione hitless superiore per soddisfare le richieste rigorose della sincronizzazione delle applicazioni dell'infrastruttura e di industriale di comunicazioni. Il rifiuto ultrabasso di rumore dell'alimentazione elettrica di alto potere e del nervosismo (PSNR) del dispositivo può ridurre i tassi di errore nella trasmissione del bit (BER) nei collegamenti in serie ad alta velocità.
