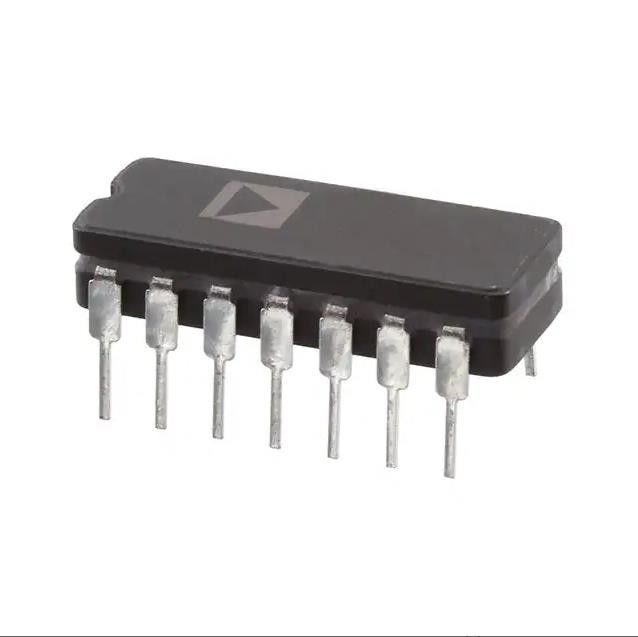

circuito lineare 14-CERDIP 80MHz del chip 1 del regolatore di 10V AD842KQ
Dettagli:
| Luogo di origine: | originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | AD842KQ |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Contenitore di cartone |
| Tempi di consegna: | giorni 1-3working |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100.000 |
|
Informazioni dettagliate |
|||
| Numero dei circuiti: | 1 | Tasso di pantano: | 375V/µs |
|---|---|---|---|
| Prodotto di larghezza di banda di guadagno: | 80 megahertz | Corrente - polarizzazione introdotta: | µA 3,5 |
| Tensione - contrappeso introdotto: | µV 300 | Corrente - rifornimento: | 13mA |
| Corrente - uscita/Manica: | 100 mA | Tensione - portata del rifornimento (min): | 10V |
| Evidenziare: | Chip del regolatore di AD842KQ,chip lineare del regolatore 10V,chip lineare del regolatore 80MHz |
||
Descrizione di prodotto
AD842KQ IC lineare Chips General Purpose Amplifier 1 circuito 14-CERDIP
Circuito per tutti gli usi 14-CERDIP dell'amplificatore 1
Specifiche di AD842KQ
| TIPO | DESCRIZIONE |
| Categoria | Circuiti integrati (CI) |
| Lineare | |
| Amplificatori | |
| Strumentazione, amp OP, amp dell'amplificatore | |
| Mfr | Analog Devices Inc. |
| Serie | - |
| Pacchetto | Metropolitana |
| Stato del prodotto | Obsoleto |
| Tipo dell'amplificatore | Uso generale |
| Numero dei circuiti | 1 |
| Tipo dell'uscita | - |
| Tasso di pantano | 375V/µs |
| Prodotto di larghezza di banda di guadagno | 80 megahertz |
| Corrente - polarizzazione introdotta | µA 3,5 |
| Tensione - contrappeso introdotto | µV 300 |
| Corrente - rifornimento | 13mA |
| Corrente - uscita/Manica | 100 mA |
| Tensione - portata del rifornimento (min) | 10 V |
| Tensione - portata del rifornimento (massima) | 36 V |
| Temperatura di funzionamento | 0°C ~ 75°C |
| Montaggio del tipo | Attraverso il foro |
| Pacchetto/caso | 14-CDIP (0,300", 7.62mm) |
| Pacchetto del dispositivo del fornitore | 14-CERDIP |
| Numero del prodotto di base | AD842 |
Caratteristiche di AD842KQ
* prestazione di CA
Prodotto di larghezza di banda di guadagno: 80 megahertz (guadagno = 2)
Sistemazione veloce: 100 NS a 0,01% per un punto di 10 V
Tasso di pantano: 375 V/µs
Stalla ai guadagni di 2 o maggior
Larghezza di banda di piena potenza: 6 megahertz per 20 V pp
* prestazione di CC
Tensione di derivazione introdotta: massimo di 1,5 sistemi MV
Deriva di derivazione introdotta: 14 ΜV/°C
Rumore di tensione in ingresso: 9 nV/√Hz
Guadagno ad anello aperto: 90 V/mV in un carico di 499 Ω
Corrente d'uscita: 100 minimi di mA
Corrente tranquilla del rifornimento: massimo di 14 mA
Applicazioni di AD842KQ
Linea driver
Amplificatori dell'ADC e di DAC
Amplificatori di impulso e del video
MIL-STD-883B parte disponibile, vede la scheda di dati militare
Classificazioni dell'esportazione & ambientali di AD842KQ
| ATTRIBUTO | DESCRIZIONE |
|---|---|
| Livello di sensibilità di umidità (MSL) | 1 (illimitato) |
| ECCN | EAR99 |
| HTSUS | 8542.33.0001 |
