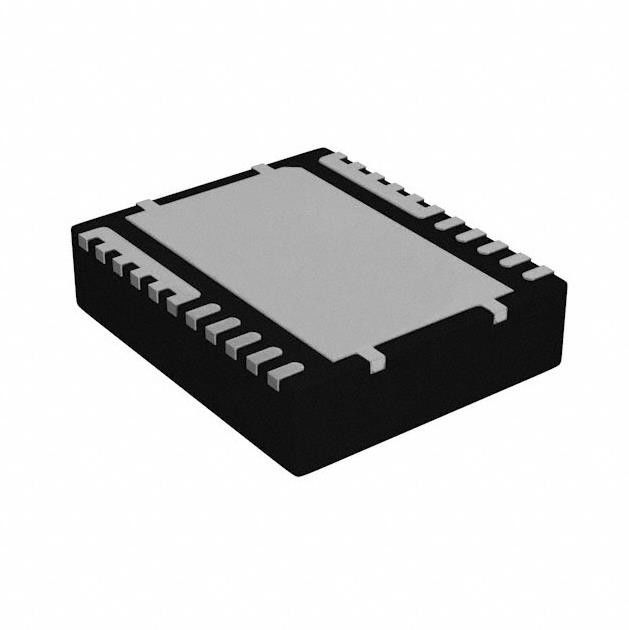

MEZZO DRIVER IC 60A 12LSON del PONTE di CSD95372BQ5M
Dettagli:
| Luogo di origine: | originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | CSD95372BQ5M |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiable |
| Imballaggi particolari: | Contenitore di cartone |
| Tempi di consegna: | giorni 1-3working |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100.000 |
|
Informazioni dettagliate |
|||
| Interfaccia: | PWM | Corrente - uscita/Manica: | 60A |
|---|---|---|---|
| Corrente - uscita di punta: | 90A | Tensione - rifornimento: | 4.5V ~ 5.5V |
| Tensione - carico: | 4.5V ~ 16V | Temperatura di funzionamento: | -55°C ~ 150°C (TJ) |
| Tipo del carico: | Induttivo | Potere di tecnologia: | MOSFET |
| Evidenziare: | CSD95372BQ5M,MEZZO DRIVER IC del PONTE 60A,MEZZO DRIVER DEL PONTE 12LSON |
||
Descrizione di prodotto
MEZZO DRIVER 60A 12LSON del PONTE di CSD95372BQ5M Temperature Sensor Chip IC
Mezzo MOSFET 12-LSON-CLIP (5x6) di Synchronous Buck Converters Power del driver del ponte
Specifiche di CSD95372BQ5M
| TIPO | DESCRIZIONE |
| Categoria | Circuiti integrati (CI) |
| Gestione di potere (PMIC) | |
| Driver pieni del Mezzo ponte | |
| Mfr | Texas Instruments |
| Serie | NexFET™ |
| Pacchetto | Nastro & bobina (TR) |
| Tagli il nastro (CT) | |
| Stato del prodotto | Attivo |
| Configurazione di uscita | Mezzo ponte |
| Applicazioni | Buck Converters sincrono |
| Interfaccia | PWM |
| Tipo del carico | Induttivo |
| Tecnologia | MOSFET di potere |
| RDS su (tipo) | - |
| Corrente - uscita/Manica | 60A |
| Corrente - uscita di punta | 90A |
| Tensione - rifornimento | 4.5V ~ 5.5V |
| Tensione - carico | 4.5V ~ 16V |
| Temperatura di funzionamento | -55°C ~ 150°C (TJ) |
| Caratteristiche | Circuito della linguetta per calzare gli stivali, bandiera di stato |
| Protezione dell'errore | Corrente limitando, sopra la temperatura, Tiro-attraverso, cortocircuito, UVLO |
| Montaggio del tipo | Supporto di superficie |
| Pacchetto/caso | 12-PowerLFDFN |
| Pacchetto del dispositivo del fornitore | 12-LSON-CLIP (5x6) |
| Numero del prodotto di base | CSD95372 |
Caratteristiche di CSD95372BQ5M
• Capacità corrente continua di funzionamento di 60 A
• 93,4% efficienza di sistema a 30 A
• Una perdita di potere basso di 2,8 W a 30 A
• Operazione ad alta frequenza (fino a 1,25 megahertz)
• Modo di emulazione del diodo con FCCM
• Senso corrente bidirezionale a temperatura compensata
• Uscita analogica di temperatura (600 sistemi MV a 0°C)
• Monitoraggio dell'errore
– Breve lato alto, sovracorrente e protezione a temperatura eccessiva
• 3,3 e segnale di 5-V PWM compatibile
• PWM di tre stati ha introdotto
• Diodo integrato della linguetta per calzare gli stivali
• Deadtime ottimizzato per il tiro con protezione
• × ad alta densità del FIGLIO 5 un'orma di 6 millimetri
• Pacchetto ultrabasso di induttanza
• Orma del PWB ottimizzata sistema
• RoHS compiacente – placcatura terminale senza piombo
• Alogeno libero
• 93,4% efficienza di sistema a 30 A
• Una perdita di potere basso di 2,8 W a 30 A
• Operazione ad alta frequenza (fino a 1,25 megahertz)
• Modo di emulazione del diodo con FCCM
• Senso corrente bidirezionale a temperatura compensata
• Uscita analogica di temperatura (600 sistemi MV a 0°C)
• Monitoraggio dell'errore
– Breve lato alto, sovracorrente e protezione a temperatura eccessiva
• 3,3 e segnale di 5-V PWM compatibile
• PWM di tre stati ha introdotto
• Diodo integrato della linguetta per calzare gli stivali
• Deadtime ottimizzato per il tiro con protezione
• × ad alta densità del FIGLIO 5 un'orma di 6 millimetri
• Pacchetto ultrabasso di induttanza
• Orma del PWB ottimizzata sistema
• RoHS compiacente – placcatura terminale senza piombo
• Alogeno libero
Applicazioni di TCSD95372BQ5M
• Buck Converters sincrono multifase
– Applicazioni ad alta frequenza
– A corrente forte, applicazioni del ciclo di Basso dovere
• Convertitori cc-cc del POLITICO
• Memoria e carte grafiche
• Desktop e server VR11.x/convertitori sincroni del V-centro e memoria di VR12.x
Classificazioni dell'esportazione & ambientali di CSD95372BQ5M
| ATTRIBUTO | DESCRIZIONE |
| Stato di RoHS | ROHS3 compiacente |
| Livello di sensibilità di umidità (MSL) | 2 (1 anno) |
| Stato di PORTATA | RAGGIUNGA inalterato |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
