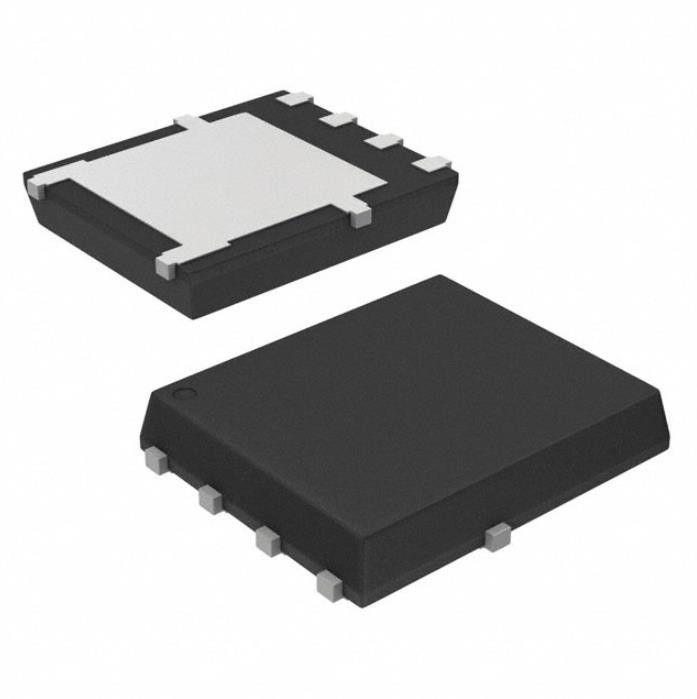

NVMFWS015N10MCLT1G PTNG 100V LL NCH SO-8FL BAGNABILE
Dettagli:
| Luogo di origine: | originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | NVMFWS015N10MCLT1G |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiable |
| Imballaggi particolari: | Contenitore di cartone |
| Tempi di consegna: | giorni 1-3working |
| Termini di pagamento: | T/T, L/C |
| Capacità di alimentazione: | 100.000 |
|
Informazioni dettagliate |
|||
| Stato del prodotto: | Attivo | Tipo del FET: | N-Manica |
|---|---|---|---|
| Tecnologia: | MOSFET (ossido di metallo) | Vuoti a tensione di fonte (Vdss): | 100 V |
| Corrente - scolo continuo (identificazione) @ 25°C: | 10.5A (tum), 54A (TC) | Tensione di controllo (Max Rds On, Min Rds On): | 4.5V, 10V |
| RDS (massimo) @ sull'identificazione, Vgs: | 12.2mOhm @ 14A, 10V | Identificazione di Vgs (Th) (massimo) @: | 3V @ 77µA |
| Evidenziare: | NVMFWS015N10MCLT1G,PTNG 100V LL NCH,100V LL NCH SO-8FL |
||
Descrizione di prodotto
NVMFWS015N10MCLT1G Condensatore chip al tantalio Ptng 100v Ll Nch So-8fl bagnabile
Canale N 100 V 10,5 A (Ta), 54 A (Tc) 3 W (Ta), 79 W (Tc) A montaggio superficiale 5-DFN (5x6) (8-SOFL)
Specifiche diNVMFWS015N10MCLT1G
| TIPO | DESCRIZIONE |
| Categoria | Transistor |
| FET, MOSFET | |
| Mfr | onsemi |
| Serie | Settore automobilistico, AEC-Q101 |
| Stato del prodotto | Attivo |
| Tipo FET | Canale N |
| Tecnologia | MOSFET (ossido di metallo) |
| Tensione drain-source (Vdss) | 100 V |
| Corrente - Scarico continuo (Id) @ 25°C | 10,5 A (Ta), 54 A (Tc) |
| Tensione di pilotaggio (Max Rds On, Min Rds On) | 4,5V, 10V |
| Rds On (Max) @ Id, Vgs | 12,2 mOhm a 14 A, 10 V |
| Vgs(th) (Max) @ Id | 3V a 77µA |
| Carica di Gate (Qg) (Max) @ Vgs | 19 nC @ 10 V |
| Vgs (massimo) | ±20V |
| Capacità di ingresso (Ciss) (Max) @ Vds | 1338 pF a 50 V |
| Funzionalità FET | - |
| Dissipazione di potenza (massima) | 3W (Ta), 79W (Tc) |
| temperatura di esercizio | -55°C ~ 175°C (TJ) |
| Tipo di montaggio | Montaggio superficiale |
| Pacchetto dispositivo fornitore | 5-DFN (5x6) (8-SOFL) |
| Confezione/caso | 8-PowerTDFN, 5 conduttori |
Caratteristiche diNVMFWS015N10MCLT1G
• Ingombro ridotto (5x6 mm) per un design compatto
• Basso RDS(on) per ridurre al minimo le perdite di conduzione
• Basso QG e capacità per ridurre al minimo le perdite del conducente
• NVMFWS015N10MCL − Opzione fianco bagnabile per ispezione ottica potenziata
Applicazioni DiNVMFWS015N10MCLT1G
1. L'intero ambiente di applicazione influisce sui valori di resistenza termica indicati
e non sono costanti e sono valide solo per le condizioni particolari annotate.
2. Montaggio su superficie su scheda FR4 utilizzando un adattatore da 650 mm2, 2 oz.Tampone Cu.
3. La corrente massima per impulsi fino a 1 secondo è superiore ma dipende dalla durata dell'impulso e dal duty cycle.
Classificazioni ambientali e di esportazione diNVMFWS015N10MCLT1G
| ATTRIBUTO | DESCRIZIONE |
| Livello di sensibilità all'umidità (MSL) | 1 (illimitato) |
| Stato REACH | REACH Inalterato |
| ECCN | EAR99 |
