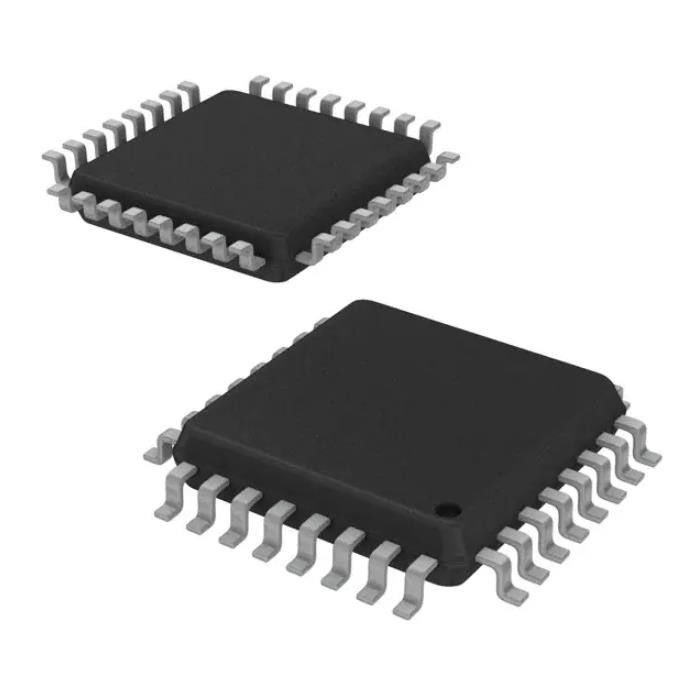

S9S08RN32W1MLCR Microcontrollore IC MCU 8BIT 32KB FLASH 32LQFP
Dettagli:
| Luogo di origine: | originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | S9S08RN32W1MLCR |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Contenitore di cartone |
| Tempi di consegna: | giorni 1-3working |
| Termini di pagamento: | T/T, L/C |
| Capacità di alimentazione: | 100.000 |
|
Informazioni dettagliate |
|||
| Serie: | S08 | Pacchetto: | Nastro & bobina (TR) |
|---|---|---|---|
| Stato del prodotto: | Attivo | Digi-chiave programmabile: | Non verificato |
| Unità di elaborazione del centro: | S08 | Capacità di memoria: | 8 bit |
| Velocità: | 20MHz | Connettività: | ² C, LINbus, SPI, UART/USART di I |
| Evidenziare: | S9S08RN32W1MLCR,microcontrollore IC MCU 8BIT,IC MCU 8BIT 32KB |
||
Descrizione di prodotto
S9S08RN32W1MLCR Resistenze di rilevamento corrente Ic Mcu 8bit 32kb Flash 32lqfp
S08 S08 Microcontrollore CI 8 bit 20 MHz 32 KB (32 K x 8) FLASH 32-LQFP (7x7)
Specifiche diS9S08RN32W1MLCR
| TIPO | DESCRIZIONE |
| Categoria | Circuiti integrati (CI) |
| Incorporato | |
| Microcontrollori | |
| Mfr | NXP USA Inc. |
| Serie | S08 |
| Pacchetto | Nastro e bobina (TR) |
| Stato del prodotto | Attivo |
| Digi-Key programmabile | Non verificato |
| Processore principale | S08 |
| Dimensione del nucleo | 8 bit |
| Velocità | 20MHz |
| Connettività | I²C, LINbus, SPI, UART/USART |
| Periferiche | LVD, POR, PWM, WDT |
| Numero di I/O | 26 |
| Dimensioni della memoria del programma | 32KB (32KB x 8) |
| Tipo di memoria di programma | VELOCE |
| Dimensioni EEPROM | 256 x 8 |
| Dimensioni RAM | 4K x 8 |
| Tensione - Alimentazione (Vcc/Vdd) | 2,7 V ~ 5,5 V |
| Convertitori di dati | A/D 16x12b |
| Tipo di oscillatore | Interno |
| temperatura di esercizio | -40°C ~ 125°C (TA) |
| Tipo di montaggio | Montaggio superficiale |
| Confezione/caso | 32-LQFP |
| Pacchetto dispositivo fornitore | 32-LQFP (7x7) |
| Numero del prodotto di base | S9S08 |
Caratteristiche diS9S08RN32W1MLCR
• Unità di elaborazione centrale (CPU) S08 a 8 bit
– Bus fino a 20 MHz da 2,7 V a 5,5 V nell'intervallo di temperatura da -40 °C a 125 °C
– Supporta fino a 40 sorgenti di interrupt/reset
– Supporto di interrupt nidificati fino a quattro livelli
– Memoria su chip
– Fino a 60 KB di lettura/programmazione/cancellazione flash a piena tensione e temperatura di esercizio
– Fino a 256 byte EEPROM con ECC;settore di cancellazione a 2 byte;Programma EEPROM e cancella durante l'esecuzione del codice da flash
– Fino a 4096 byte di memoria ad accesso casuale (RAM)
– Protezione accesso flash e RAM
• Modalità di risparmio energetico
– Una modalità di arresto a bassa potenza;modalità di attesa a potenza ridotta
– Il registro di abilitazione del clock periferico può disabilitare i clock dei moduli non utilizzati, riducendo le correnti;consente agli orologi di
rimangono abilitati a specifiche periferiche in modalità stop3
• Orologi
– Oscillatore (XOSC) - oscillatore Pierce controllato da loop;risonatore di cristallo o ceramica
– Sorgente di clock interna (ICS) - contenente un circuito ad aggancio di frequenza (FLL) controllato da interno o esterno
riferimento;regolazione di precisione del riferimento interno che consente una deviazione dell'1% nell'intervallo di temperatura da 0 °C a 70 °C e da -40 °C a 85 °C, deviazione dell'1,5% nell'intervallo di temperatura da -40 °C a 105 °C e deviazione del 2% intervallo di temperatura trasversale da -40 °C a 125 °C;fino a 20 Mhz
• Protezione del sistema
– Watchdog con sorgente di clock indipendente
– Rilevamento di bassa tensione con ripristino o interruzione;punti di intervento selezionabili
– Rilevamento codice operativo illegale con ripristino
– Rilevamento indirizzo illegale con ripristino
Applicazioni DiS9S08RN32W1MLCR
I numeri di parte per il chip hanno campi che identificano la parte specifica.Puoi utilizzare i valori di questi campi per determinare la parte specifica che hai ricevuto.
Classificazioni ambientali e di esportazione diS9S08RN32W1MLCR
| ATTRIBUTO | DESCRIZIONE |
| Stato RoHS | Conforme a ROHS3 |
| Livello di sensibilità all'umidità (MSL) | 3 (168 ore) |
| Stato REACH | REACH Inalterato |
| ECCN | EAR99 |
| HTSUS | 8542.31.0001 |
