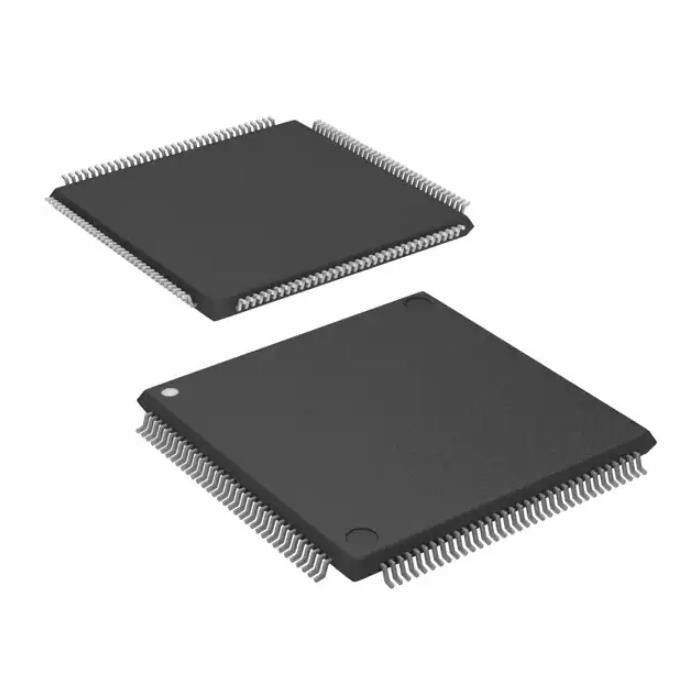

• LCMXO2-7000HC-4TG144C 144TQFP FPGA IC 114 circuiti integrati I/O
LCMXO2-7000HC-4TG144C 144TQFP FPGA IC 114 circuiti integrati I/O

LCMXO2-7000HC-4TG144C 144TQFP FPGA IC 114 circuiti integrati I/O

Dettagli:

Luogo di origine: originale
Marca: original
Certificazione: original
Numero di modello: LCMXO2-7000HC-4TG144C

Termini di pagamento e spedizione:

Quantità di ordine minimo: 1
Prezzo: negotiation
Imballaggi particolari: Contenitore di cartone
Tempi di consegna: giorni 1-3working
Termini di pagamento: T/T, L/C
Capacità di alimentazione: 100.000
Miglior prezzo Contatto

Informazioni dettagliate

Pacchetto: Vassoio Stato del prodotto: Attivo
Digi-chiave programmabile: Non verificato Numero dei laboratori/CLBs: 858
Numero degli elementi di logica/cellule: 6864 RAM Bits totale: 245760
Numero di ingresso/uscita: 114 Tensione - rifornimento: 2.375V ~ 3.465V
Evidenziare:

LCMXO2-7000HC-4TG144C

,

144TQFP FPGA IC

,

144TQFP FPGA circuiti integrati

Descrizione di prodotto

LCMXO2-7000HC-4TG144C Relè per uso generico Ic Fpga 114 I/O 144tqfp


MachXO2 MachXO2 Field Programmable Gate Array (FPGA) IC 114 245760 6864 144-LQFP



Specifiche diLCMXO2-7000HC-4TG144C



TIPO DESCRIZIONE
Categoria Circuiti integrati (CI)
Incorporato
FPGA (Field Programmable Gate Array)
Mfr Lattice Semiconductor Corporation
Serie MachXO2
Pacchetto Vassoio
Stato del prodotto Attivo
Digi-Key programmabile Non verificato
Numero di LAB/CLB 858
Numero di elementi logici/celle 6864
Totale bit RAM 245760
Numero di I/O 114
Tensione - Alimentazione 2,375 V ~ 3,465 V
Tipo di montaggio Montaggio superficiale
temperatura di esercizio 0°C ~ 85°C (TJ)
Confezione/caso 144-LQFP
Pacchetto dispositivo fornitore 144-TQFP (20x20)
Numero del prodotto di base LCMXO2-7000



Caratteristiche diLCMXO2-7000HC-4TG144C



Architettura logica flessibile

• Sei dispositivi con LUT4 da 256 a 6864 e I/O da 18 a 334

Dispositivi a bassissima potenza

• Processo avanzato a bassa potenza da 65 nm

• Potenza in standby fino a 22 µW

• I/O differenziali a bassa oscillazione programmabili

• Modalità stand-by e altre opzioni di risparmio energetico

Memoria incorporata e distribuita

• BlockRAM incorporata sysMEM™ fino a 240 kbit

• RAM distribuita fino a 54 kbit

• Logica di controllo FIFO dedicata

Memoria flash utente su chip

• Fino a 256 kbit di memoria flash utente

• 100.000 cicli di scrittura

• Accessibile tramite interfacce WISHBONE, SPI, I2C e JTAG

• Può essere utilizzato come PROM del processore software o come memoria Flash

I/O sincrono di origine preingegnerizzato

• Registri DDR nelle celle I/O

• Logica di trasmissione dedicata

• Gearing 7:1 per I/O display

• DDR generico, DDRX2, DDRX4

• Memoria DDR/DDR2/LPDDR dedicata con supporto DQS

Buffer I/O flessibile e ad alte prestazioni

• Il buffer sysIO™ programmabile supporta un'ampia gamma di interfacce:

– LVCMOS 3.3/2.5/1.8/1.5/1.2

– LVTTL

– PCI

– LVDS, Bus-LVDS, MLVDS, RSDS, LVPECL

– SSTL 25/18

– HSTL 18

– Ingressi trigger Schmitt, isteresi fino a 0,5 V

• Gli I/O supportano l'hot socketing

• Terminazione differenziale su chip

• Modalità pull-up o pull-down programmabile

Clock su chip flessibile

• Otto orologi primari

• Fino a due edge clock per interfacce I/O ad alta velocità (solo lato superiore e inferiore)

• Fino a due PLL analogici per dispositivo con sintesi di frequenza n-frazionaria

– Ampia gamma di frequenze di ingresso (da 7 MHz a 400 MHz)

Non volatile, infinitamente riconfigurabile

• Instant-on – si accende in microsecondi

• Soluzione sicura a chip singolo

• Programmabile tramite JTAG, SPI o I2C

• Supporta la programmazione in background della memoria non volatile

• Dual boot opzionale con memoria SPI esterna

Riconfigurazione TransFR™

• Aggiornamento della logica sul campo mentre il sistema è in funzione

Supporto avanzato a livello di sistema

• Funzioni temprate su chip: SPI, I2C, timer/counter

• Oscillatore su chip con precisione del 5,5%.

• TraceID univoco per il monitoraggio del sistema

• Modalità One Time Programmable (OTP).

• Alimentazione singola con range operativo esteso

• Scansione di confine standard IEEE 1149.1

• Programmazione interna al sistema conforme a IEEE 1532

Ampia gamma di opzioni di pacchetto

• TQFP, WLCSP, ucBGA, csBGA, caBGA, ftBGA,fpBGA, opzioni del pacchetto QFN

• Opzioni del pacchetto a ingombro ridotto

– Fino a 2,5 mm x 2,5 mm

• Migrazione della densità supportata

• Imballaggio avanzato privo di alogeni



Panoramica dell'architetturaDiLCMXO2-7000HC-4TG144C

L'architettura della famiglia MachXO2 contiene un array di blocchi logici circondati da I/O programmabili (PIO).I dispositivi a maggiore densità logica di questa famiglia dispongono di sysCLOCK™ PLL e blocchi di sysMEM Embedded Block RAM (EBR).La Figura 2-1 e la Figura 2-2 mostrano gli schemi a blocchi dei vari membri della famiglia.


Classificazioni ambientali e di esportazione diLCMXO2-7000HC-4TG144C



ATTRIBUTO DESCRIZIONE
Stato RoHS Conforme a ROHS3
Livello di sensibilità all'umidità (MSL) 3 (168 ore)
Stato REACH REACH Inalterato
ECCN EAR99
HTSUS 8542.39.0001
