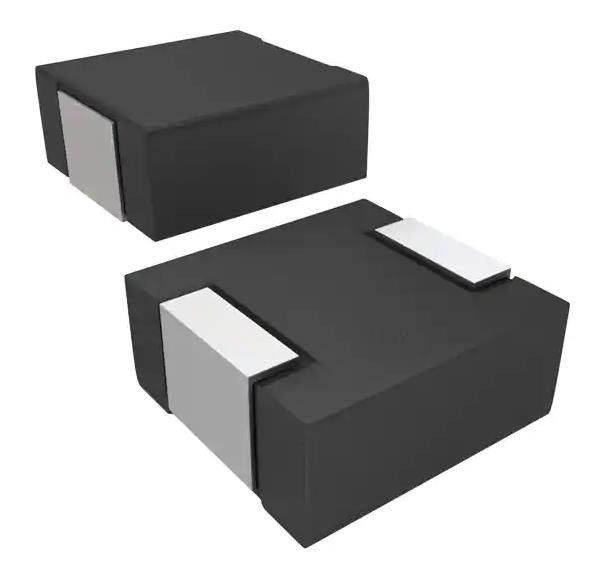

IHLP2525BDER8R2M01 8.2 μH Induttore a scudo stampato 3 A 106mOhm Max Non standard
Dettagli:
| Luogo di origine: | originario |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | IHLP2525BDER8R2M01 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | scatola di cartone |
| Tempi di consegna: | 1-3 giorni lavorativi |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100,000 |
|
Informazioni dettagliate |
|||
| Induttanza: | 8.2 μH | Tolleranza: | ± 20% |
|---|---|---|---|
| Corrente nominale (ampere): | 0,125 | Corrente - saturazione (Isat): | 8A |
| Resistenza a corrente continua (DCR): | 106 mOhm Max | Temperatura di funzionamento: | -55°C ~ 125°C |
| Frequenza di induttanza - prova: | 100 kHz | Altezza - seduta (massimo): | 0,094" (2.40mm) |
Descrizione di prodotto
CHV2512-JW-107ELF 100 MOhms ± 5% 1W resistore a chip 2512 film spessore ad alta tensione
Specificità di IHLP2525BDER8R2M01
| TIPO | Descrizione |
| Categoria | Induttori, bobine, strangoli |
| Induttori fissi | |
| Mfr | Vishay Dale |
| Serie | IHLP-2525BD-01 |
| Pacco | Nastro e bobina (TR) |
| Nastro di taglio (CT) | |
| Tipo | Fabbricazione a partire da |
| Materiale: nucleo | - |
| Induttanza | 8.2 μH |
| Tolleranza | ± 20% |
| Corrente nominale (ampere) | 0.125 |
| Corrente - saturazione (Isat) | 8A |
| Protezione | Protezione |
| Resistenza a corrente continua (DCR) | 106 mOhm Max |
| Q @ Freq | - |
| Frequenza - auto-risonante | - |
| Classificazione | - |
| Temperatura di funzionamento | -55°C ~ 125°C |
| Frequenza di induttanza - prova | 100 kHz |
| Tipo di montaggio | Montaggio superficiale |
| Confezione / Cassa | Non standard |
| Confezione del dispositivo del fornitore | - |
| Dimensione | 0.270" L x 0,255" W (6,86mm x 6,47mm) |
| Altezza - seduta (massimo) | 0.094" (2.40mm) |
Caratteristiche dell'IHLP2525BDER8R2M01
• Altezza più bassa (2,4 mm) in questa impronta del pacchetto
• Costruzioni blindate
• gamma di frequenze fino a 5,0 MHz
• DCR/μH più basso, in questa confezione
• Gestisce i picchi elevati di corrente transitori senza saturazione
• Rumore ultra basso, dovuto alla costruzione composita
• Disegno IHLP. PATENTE: www.vishay.com/patents
• Categorizzazione dei materiali: per le definizioni di conformità
Applicazioni di IHLP2525BDER8R2M01
• Applicazioni PDA / notebook / desktop / server
• convertitori POL ad alta corrente
• Forniture di corrente a basso profilo e elevate
• dispositivi a batteria
• convertitori DC/DC nei sistemi di alimentazione distribuita
• convertitore CC/CC per Field Programmable Gate Array (FPGA)
