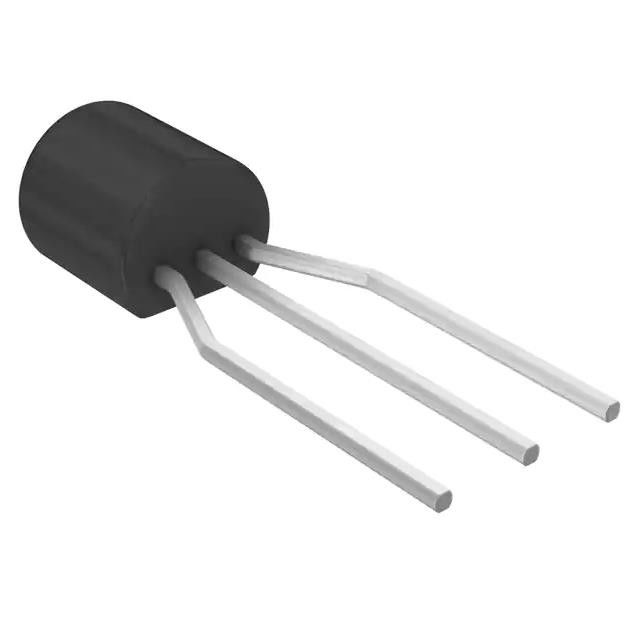

Chip del sensore di temperatura LM335AZT SENSORE ANALOGICO -40C-100C TO92-3
Dettagli:
| Luogo di origine: | originale |
| Marca: | Original |
| Certificazione: | Original |
| Numero di modello: | LM335AZT |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | USD |
| Imballaggi particolari: | Contenitore di cartone |
| Tempi di consegna: | giorni 1-3working |
| Termini di pagamento: | T/T |
|
Informazioni dettagliate |
|||
| Tipo del sensore: | Analogico, Locale | Percependo temperatura - locale: | -40°C ~ 100°C |
|---|---|---|---|
| Risoluzione: | 10mV/°K | Accuratezza - il più su (il più basso): | ±3°C (±5°C) |
| Condizione di prova: | 25°C (- 40°C ~ 100°C) | Temperatura di funzionamento: | -40°C ~ 100°C |
Descrizione di prodotto
Chip del sensore di temperatura LM335AZT SENSORE ANALOGICO -40C-100C TO92-3
Caratteristiche di LM335AZT
■ Calibrazione diretta in °K
■ Precisione iniziale di 1°C
■ Funziona da 450µA a 5mA
■ Impedenza dinamica inferiore a 1Ω
Descrizionedi LM335AZT
LM135, LM235, LM335 sono sensori di temperatura di precisione facilmente calibrabili.Funzionano come Zener a 2 terminali e la tensione di rottura è direttamente proporzionale alla temperatura assoluta a 10 mV/°K.
Il circuito ha un'impedenza dinamica inferiore a 1Ω e opera in un range di corrente da 450µA a 5mA senza alterazione delle sue caratteristiche.
Calibrati a +25°C, LM135, LM235 e LM335 presentano un errore tipico inferiore a 1°C su un intervallo di temperatura di 100°C.A differenza di altri sensori, LM135, LM235, LM335 hanno un'uscita lineare.
Specifiche di LM335AZT
|
Mfr
|
STMicroelectronics
|
|
Serie
|
-
|
|
Stato del prodotto
|
Attivo
|
|
Tipo di sensore
|
Analogico, Locale
|
|
Temperatura rilevata - Locale
|
-40°C ~ 100°C
|
|
Rilevamento della temperatura - Remoto
|
-
|
|
Tipo di uscita
|
Tensione analogica
|
|
Tensione - Alimentazione
|
-
|
|
Risoluzione
|
10mV/°K
|
|
Caratteristiche
|
-
|
|
Precisione - Massima (minima)
|
±3°C (±5°C)
|
|
Condizione di test
|
25°C (-40°C ~ 100°C)
|
|
temperatura di esercizio
|
-40°C ~ 100°C
|
|
Tipo di montaggio
|
Attraverso il foro
|
|
Confezione/caso
|
Conduttori sagomati TO-226-3, TO-92-3 (TO-226AA).
|
|
Pacchetto dispositivo fornitore
|
TO-92-3
|
|
Numero del prodotto di base
|
LM335
|
Informazioni sull'applicazione di LM335AZT
Esiste un metodo semplice per calibrare il dispositivo per una maggiore precisione
La calibrazione a punto singolo funziona perché l'uscita dell'LM135, LM235, LM335 è proporzionale alla temperatura assoluta con l'uscita estrapolata del sensore che va a 0V a 0°K (-273,15°C).Gli errori nella tensione di uscita rispetto alla temperatura sono solo pendenza.Pertanto una calibrazione della pendenza a una temperatura corregge gli errori a tutte le temperature.
L'uscita del circuito (calibrato o meno) è data dall'equazione:
VOT + VOTO x dove T è la temperatura sconosciuta e To è la temperatura di riferimento (in °K).
Nominalmente, l'uscita è calibrata a 10mV/°K.
Devono essere prese precauzioni per garantire una buona precisione di rilevamento.Come nel caso di tutti i sensori di temperatura, l'autoriscaldamento può ridurre la precisione.L'LM135, l'LM235 e l'LM335 dovrebbero funzionare con una corrente bassa ma sufficiente per portare il sensore e il suo circuito di calibrazione alla massima temperatura operativa
Se il sensore viene utilizzato in ambienti dove la resistenza termica è costante, gli errori dovuti all'autoriscaldamento possono essere tarati esternamente.Ciò è possibile se il circuito è polarizzato con una corrente stabile alla temperatura.Il riscaldamento sarà quindi proporzionale alla tensione di Zener e quindi alla temperatura.In questo modo l'errore dovuto all'autoriscaldamento è proporzionale alla temperatura assoluta come errori del fattore di scala.
