isolatori a doppio canale 4Mbps ISO1212DBQR 16-SSOP di 2500Vrms Digital
Dettagli:
| Luogo di origine: | originale |
| Marca: | Original |
| Certificazione: | Original |
| Numero di modello: | ISO1212DBQR |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Contenitore di cartone |
| Tempi di consegna: | giorni 1-3working |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100.000 |
|
Informazioni dettagliate |
|||
| Tensione - isolamento: | 2500Vrms | Tensione - rifornimento: | 2.25V ~ 5.5V |
|---|---|---|---|
| Temperatura di funzionamento: | -40°C ~ 125°C | Montaggio del tipo: | Supporto di superficie |
| Pacchetto/caso: | 16-SSOP (0,154", larghezza di 3.90mm) | Pacchetto del dispositivo del fornitore: | 16-SSOP |
| Evidenziare: | isolatori a doppio canale di 2500Vrms Digital,isolatori a doppio canale di 4Mbps Digital,4Mbps ISO1212DBQR |
||
Descrizione di prodotto

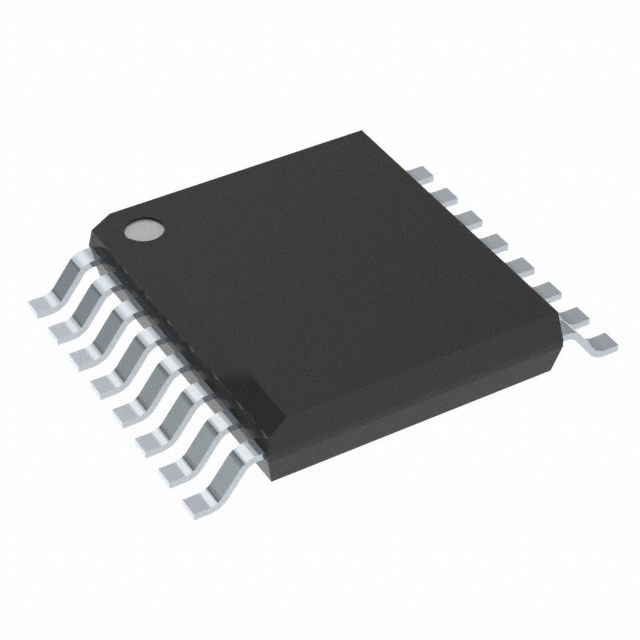

Manica 4Mbps 25kV/µs CMTI 16-SSOP degli isolatori 2500Vrms 2 di ISO1212DBQR Digital
Caratteristiche di ISO1212DBQR
1• Compiacente all'IEC 61131-2; Tipo 1, 2, 3
le caratteristiche per 24-V hanno isolato gli input digitali
• Supporti 9-V all'input digitale di CC 300-V e di CA
progettazioni facendo uso delle resistenze esterne
• Limite corrente accurato per dissipazione a bassa potenza:
– 2,2 mA - 2,47 mA per tipo 3
– Fino a 6,5 mA regolabile
• Elimina l'esigenza dell'alimentazione elettrica lata campo
• Alta gamma di input-tensione con polarità inversa
protezione: ±60 V
• rilevazione della Cavo-rottura (riferisca a TIDA-01509)
• Configurabile come sourcing o input d'affondamento
• Alti tassi di dati: fino a 4 Mbps
• Permetta al perno di multiplexare i segnali in uscita
• Alta immunità transitoria: ±70-kV/µs CMTI
• Ampia gamma del rifornimento (VCC1): 2,25 V - 5,5 V
• Gamma di temperatura ambiente: – 40°C a +125°C
• Opzioni compatte del pacchetto:
– ISO1211 ad un solo canale, SOIC-8
– ISO1212 a doppio canale, SSOP-16
• Certificazioni relative alla sicurezza:
– Isolamento di base per VDE di BACCANO V 0884-11
– Riconoscimento 1577, isolamento 2500-VRMS dell'UL
– IEC 60950-1, IEC 62368-1, IEC 61010-1 e
Certificazioni di GB 4943.1-2011
|
TIPO
|
DESCRIZIONE
|
|---|---|
|
Categoria
|
Isolatori
Isolatori di Digital
|
|
Serie
|
ISO121x
|
|
Stato del prodotto
|
Attivo
|
|
Tecnologia
|
Accoppiamento capacitivo
|
|
Tipo
|
Uso generale
|
|
Potere isolato
|
Nessun
|
|
Numero dei canali
|
2
|
|
Input - lato 1/Side 2
|
0/2
|
|
Tipo di Manica
|
Unidirezionale
|
|
Tensione - isolamento
|
2500Vrms
|
|
Immunità transitoria di modo comune (min)
|
25kV/µs
|
|
Tasso di dati
|
4Mbps
|
|
TpLH/tpHL di ritardo di propagazione (massimo)
|
140ns, 15ns
|
|
Distorsione di larghezza di impulso (massima)
|
-
|
|
Tempo di aumento/caduta (tipo)
|
3ns, 3ns
|
|
Tensione - rifornimento
|
2.25V ~ 5.5V
|
|
Temperatura di funzionamento
|
-40°C ~ 125°C
|
|
Montaggio del tipo
|
Supporto di superficie
|
|
Pacchetto/caso
|
16-SSOP (0,154", larghezza di 3.90mm)
|
|
Pacchetto del dispositivo del fornitore
|
16-SSOP
|
|
Numero del prodotto di base
|
ISO1212
|
| ATTRIBUTO | DESCRIZIONE |
|---|---|
| Stato di RoHS | ROHS3 compiacente |
| Livello di sensibilità di umidità (MSL) | 2 (1 anno) |
| Stato di PORTATA | RAGGIUNGA inalterato |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
