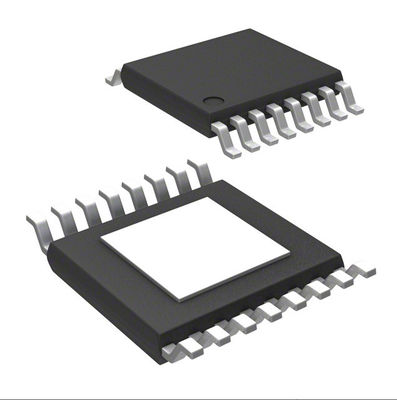

Uscita scendere 2A 16-PowerTSSOP di IC 1V 1 del regolatore di LM43602PWPR
Dettagli:
| Luogo di origine: | originale |
| Marca: | Original |
| Certificazione: | Original |
| Numero di modello: | LM43602PWPR |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Contenitore di cartone |
| Tempi di consegna: | giorni 1-3working |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100.000 |
|
Informazioni dettagliate |
|||
| Funzione: | Scendere | Tipo dell'uscita: | regolabile |
|---|---|---|---|
| Temperatura di funzionamento: | -40°C ~ 125°C | Tensione - introdotta (min): | 3,5 v |
| Tensione - introdotta (massimo): | 36V | Tensione - uscita (massima): | 28V |
| Frequenza - commutazione: | 200kHz ~ 2.2MHz | ||
| Evidenziare: | regolatore scendere IC di 1V 2A,IC 16-PowerTSSOP,Regolatore scendere IC di LM43602PWPR |
||
Descrizione di prodotto
Uscita regolabile 1V 1 2A 16-PowerTSSOP del positivo di IC del regolatore di LM43602PWPR
Caratteristiche di LM43602PWPR
corrente tranquilla 27-µA nel regolamento
• Alta efficienza al carico leggero (DCM e PFM)
• Norme di EMI di raduni EN55022/CISPR 22
• Rettifica sincrona integrata
• Gamma di frequenza regolabile: 200 chilocicli - 2,2 megahertz
(500 chilocicli di difetto)
• Sincronizzazione di frequenza all'orologio esterno
• Compensazione interna
• Stabile con quasi qualsiasi combinazione di ceramico,
Condensatori di alluminio del polimero, del tantalio e
• Elettrico buona bandiera
• Morbido inizio in un carico Pre-polarizzato
• Inizio morbido interno: spettrografia di massa 4,1
• Tempo allungabile di Morbido inizio dal condensatore esterno
• Capacità d'inseguimento di tensione in uscita
• La precisione permette a di programmare il sistema UVLO
• Protezione di cortocircuito dell'uscita con il modo del singhiozzo
• Protezione termica a temperatura eccessiva di arresto
• Crei progettano facendo uso del LM43602 con il progettista di potere di WEBENCH®.
Attributi di prodotto di LM43602PWPR
|
TIPO
|
DESCRIZIONE
|
|---|---|
|
Mfr
|
TI
|
|
Serie
|
SWITCHER® SEMPLICE
|
|
Stato del prodotto
|
Attivo
|
|
Funzione
|
Scendere
|
|
Configurazione di uscita
|
Positivo
|
|
Topologia
|
Dollaro
|
|
Tipo dell'uscita
|
Regolabile
|
|
Numero delle uscite
|
1
|
|
Tensione - introdotta (min)
|
3.5V
|
|
Tensione - introdotta (massimo)
|
36V
|
|
Tensione - uscita (min/riparato)
|
1V
|
|
Tensione - uscita (massima)
|
28V
|
|
Corrente - uscita
|
2A
|
|
Frequenza - commutazione
|
200kHz ~ 2.2MHz
|
|
Raddrizzatore sincrono
|
Sì
|
|
Temperatura di funzionamento
|
-40°C ~ 125°C (TJ)
|
|
Montaggio del tipo
|
Supporto di superficie
|
|
Pacchetto/caso
|
16-PowerTSSOP (0,173", larghezza di 4.40mm)
|
|
Pacchetto del dispositivo del fornitore
|
16-HTSSOP
|
|
Numero del prodotto di base
|
LM43602
|
Applicazioni di LM43602PWPR
• Alimentazioni elettriche industriali
• Sistemi di telecomunicazioni
• Sotto-SONO la banda automobilistica
• Ampio VIN Regulation per tutti gli usi
• Regolamento del Punto-De-carico di alta efficienza
Descrizione di LM43602PWPR
Il regolatore LM43602 è un convertitore cc-cc scendere sincrono di facile impiego capace di azionamento dei fino a 2 A del carico correnti da una tensione in ingresso che varia da 3,5 V a 36 V (massimo assoluto 42-V).
Il LM43602 fornisce l'efficienza, l'accuratezza dell'uscita e la tensione eccezionali di interruzione procedura in una dimensione molto piccola della soluzione.
Una famiglia allargata è disponibile in 0.5-A, 1-A e 3-A caricano le opzioni correnti in pacchetti compatibili del perno--perno.
Il controllo di punta del corrente-modo è impiegato per raggiungere la compensazione semplice del ciclo di controllo e la limitazione corrente del cycleby-ciclo.
Caratteristiche facoltative come frequenza di commutazione programmabile, sincronizzazione, la elettrico buona bandiera, la precisione permettere a, l'inizio morbido interno, l'inizio morbido allungabile ed inseguimento per fornire una piattaforma flessibile e di facile impiego per una vasta gamma di applicazioni.
La conduzione discontinua e la modulazione di frequenza automatica ai carichi leggeri migliorano l'efficienza del luminoso carico.
La famiglia richiede poche componenti esterne e la disposizione terminale permette la disposizione semplice e ottimale del PWB. Le caratteristiche di protezione includono
arresto termico, VCC serrata di undervoltage, limite corrente del cycleby-ciclo e protezione di cortocircuito dell'uscita.
Il dispositivo LM43602 è disponibile nei 16 - pacchetto del pacchetto del cavo HTSSOP (5,1 millimetri di × 6,6 millimetri di × 1,2 millimetri) e 16 del perno VSON con i fianchi bagnabili.
