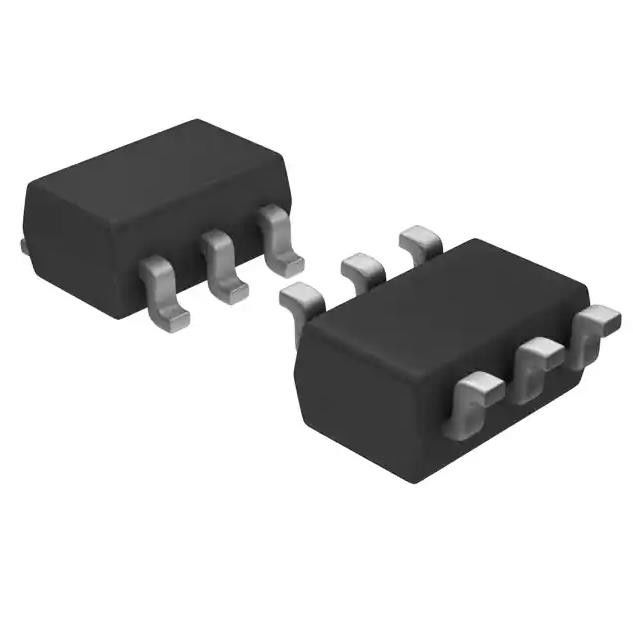

TLV3501AIDBVT Sensore di temperatura Chip CMOS Rail-to-Rail TTL SOT-23-6 10pA
Dettagli:
| Luogo di origine: | originale |
| Marca: | Original |
| Certificazione: | Original |
| Numero di modello: | TLV3501AIDBVT |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | USD |
| Imballaggi particolari: | Contenitore di cartone |
| Tempi di consegna: | giorni 1-3working |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100.000 |
|
Informazioni dettagliate |
|||
| Tensione - rifornimento, singolo/doppio (±): | 2.7V ~ 5.5V, ±1.35V ~ 2.75V | Tensione - contrappeso dell'input (massimo): | 6.5mV @ 5.5V |
|---|---|---|---|
| Corrente - polarizzazione introdotta (massima): | 10pA @ 5.5V | Corrente - tranquillo (massimo): | 5mA |
| Condizione di prova: | -40°C ~ 125°C | Ritardo di propagazione (massimo): | 10ns |
Descrizione di prodotto
TLV3501AIDBVTChip del sensore di temperaturaCMOS Rail-to-Rail TTL SOT-23-6
La famiglia TLV350x di comparatori di uscita push-pull presenta un ritardo di propagazione e un funzionamento rapidi di 4,5 ns
da 2,7 V a 5,5 V. L'intervallo di modalità comune di ingresso oltre le rotaie lo rende la scelta ideale per la bassa tensione
applicazioni.L'uscita rail-to-rail guida direttamente la logica CMOS o TTL.
Caratteristiche di TLV3501AIDBVT
• Alta velocità: 4,5 ns
• I/O Rail-to-Rail
• Tensione di alimentazione: da 2,7 V a 5,5 V
• Stadio di uscita CMOS push-pull
• Spegnimento (solo TLV3501)
• Micro pacchetti: SOT-23 a 6 pin (singolo), SOT-23 a 8 pin (doppio)
• Bassa corrente di alimentazione: 3,2 mA
Specifiche di TLV3501AIDBVT
|
Mfr
|
Strumenti texani
|
|
Serie
|
-
|
| Pacchetto | Nastro e bobina (TR) |
|
Stato del prodotto
|
Attivo
|
|
Tipo
|
Scopo generale
|
|
Numero di elementi
|
1
|
|
Tipo di uscita
|
CMOS, Push-Pull, Rail-to-Rail, TTL
|
|
Tensione - Alimentazione, singola/doppia (±)
|
2,7 V ~ 5,5 V, ± 1,35 V ~ 2,75 V
|
|
Tensione - Offset ingresso (max)
|
6,5 mV a 5,5 V
|
|
Corrente - Bias di ingresso (max)
|
10pA a 5,5V
|
|
Corrente - Uscita (tipico)
|
-
|
|
Corrente - Quiescente (Max)
|
5mA
|
|
CMRR, PSRR (tipico)
|
70dB CMRR, 100dB PSRR
|
|
Ritardo di propagazione (massimo)
|
10ns
|
|
Isteresi
|
6mV
|
|
temperatura di esercizio
|
-40°C ~ 125°C
|
|
Confezione/caso
|
SOT-23-6
|
|
Tipo di montaggio
|
Montaggio superficiale
|
|
Pacchetto dispositivo fornitore
|
SOT-23-6
|
|
Numero del prodotto di base
|
TLV3501
|
Applicazioni di TLV3501AIDBVT
• Attrezzatura di prova automatica
• Stazioni base wireless
• Rilevatori di soglia
• Rivelatori Zero Crossing
• Comparatori di finestre
Classificazioni ambientali e di esportazione
| ATTRIBUTO | DESCRIZIONE |
|---|---|
| Stato RoHS | Conforme a ROHS3 |
| Livello di sensibilità all'umidità (MSL) | 2 (1 anno) |
| Stato REACH | REACH Inalterato |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
