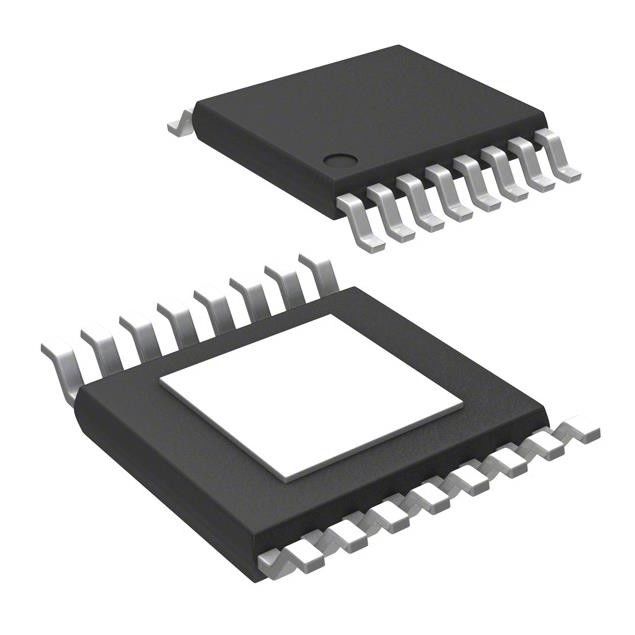

TPS2HB16BQPWPRQ1 Sensore di temperatura chip interruttore di alimentazione/driver 1:1 60A 16-HTSSOP
Dettagli:
| Luogo di origine: | originale |
| Marca: | Original |
| Certificazione: | Original |
| Numero di modello: | TPS2HB16BQPWPRQ1 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | USD |
| Imballaggi particolari: | Contenitore di cartone |
| Tempi di consegna: | giorni 1-3working |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100.000 |
|
Informazioni dettagliate |
|||
| Numero del pezzo: | TPS2HB16BQPWPRQ1 | Numero delle uscite: | 2 |
|---|---|---|---|
| Rapporto - introdotto: Uscita: | 1:1 | Interfaccia: | Inserita/disinserita |
| Tensione - carico: | 3V ~ 28V | Corrente - uscita (massima): | 60A |
| RDS su (tipo): | 16mOhm | Temperatura di funzionamento: | -40°C ~ 125°C |
Descrizione di prodotto
TLV3501AIDBVT IC CMOS Rail-to-Rail TTL SOT-23-6 Chip del sensore di temperatura
Il TPS2HB16-Q1 fornisce anche un rilevamento di corrente analogico ad alta precisione che consente un carico migliore
diagnostica.Segnalando la corrente di carico e la temperatura del dispositivo a un MCU di sistema, il dispositivo si abilita
manutenzione predittiva e diagnostica del carico che migliora la durata del sistema.Il TPS2HB16-Q1 è disponibile in un HTSSOP
pacchetto che consente un ingombro ridotto del PCB.
Caratteristiche diTPS2HB16BQPWPRQ1
• Qualificato per applicazioni automobilistiche
• AEC-Q100 qualificato con i seguenti risultati:
– Grado di temperatura del dispositivo 1: TA = intervallo di temperatura operativa ambiente da –40°C a 125°C
– Classificazione dispositivo HBM ESD livello 2
– Livello di classificazione CDM ESD del dispositivo C4B
– Resiste allo scarico del carico a 40 V
• Interruttore high-side intelligente a doppio canale con 16 mΩ RON (TJ = 25°C)
• Migliora l'affidabilità a livello di sistema grazie alla limitazione di corrente regolabile
– Limite di corrente regolabile da 4,1 A a 48,5 A e fissato internamente a 60 A
• Robusta protezione dell'uscita integrata:
– Protezione termica integrata
– Protezione da cortocircuito verso terra/batteria
– Protezione contro gli eventi di inversione della batteria inclusa l'accensione automatica con tensione inversa
– Spegnimento automatico in caso di perdita di batteria/terra
– Morsetto di uscita integrato per smagnetizzare i carichi induttivi
– Gestione dei guasti configurabile
• L'uscita di rilevamento analogico può essere configurata per misurare con precisione:
– Corrente di carico
– Temperatura del dispositivo
• Fornisce indicazione di guasto tramite il pin SNS
– Rilevamento di carico aperto e cortocircuito verso batteria
Specifiche diTPS2HB16BQPWPRQ1
|
Prodotto
|
TPS2HB16BQPWPRQ1
|
|
Tipo di interruttore
|
Scopo generale
|
|
Numero di uscite
|
2
|
|
Rapporto - Ingresso:Uscita
|
1:1
|
|
Configurazione dell'uscita
|
Il lato superiore
|
|
Tipo di uscita
|
Canale N
|
|
Interfaccia
|
Acceso spento
|
|
Tensione - Carico
|
3V ~ 28V
|
|
Tensione - Alimentazione (Vcc/Vdd)
|
Non richiesto
|
|
Corrente - Uscita (Max)
|
60A
|
|
Rds On (tipico)
|
16mOhm
|
|
Tipo di ingresso
|
-
|
|
Caratteristiche
|
-
|
|
Protezione dai guasti
|
Limitazione di corrente (regolabile), sovratemperatura
|
|
temperatura di esercizio
|
-40°C ~ 125°C (TA)
|
|
Tipo di montaggio
|
Montaggio superficiale
|
|
Pacchetto dispositivo fornitore
|
16-HTSSOP
|
|
Confezione/caso
|
16-PowerTSSOP (0,173", 4,40 mm di larghezza)
|
|
Numero del prodotto di base
|
TPS2HB16
|
Applicazioni diTPS2HB16BQPWPRQ1
• Modulo display automobilistico
• Moduli ADAS
• Modulo comfort sedile
• Centralina trasmissione
• Modulo di controllo HVAC
• Moduli di controllo della carrozzeria
• Illuminazione a LED
• Lampadine 2x27W
Classificazioni ambientali e di esportazione
| ATTRIBUTO | DESCRIZIONE |
|---|---|
| Stato RoHS | Conforme a ROHS3 |
| Livello di sensibilità all'umidità (MSL) | 3 (168 ore) |
| Stato REACH | REACH Interessato |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
