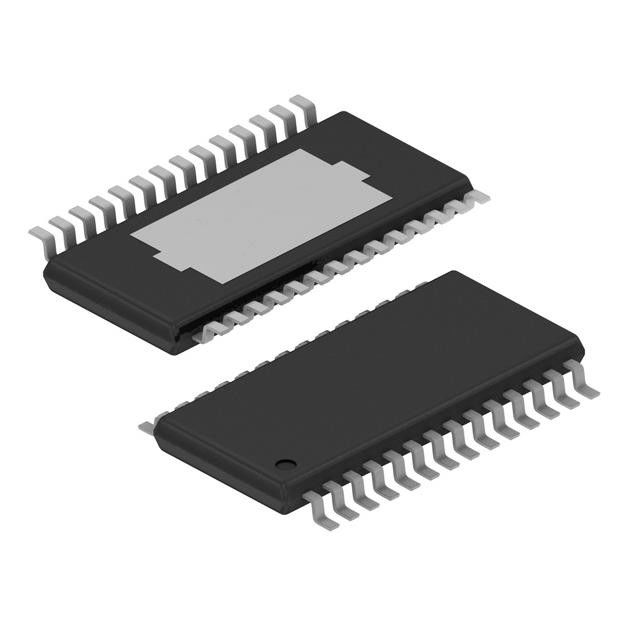

N-Manica 2.5A 28-HTSSOP di 1:1 dell'interruttore di accensione TPS4H160BQPWPRQ1/driver
Dettagli:
| Luogo di origine: | originale |
| Marca: | Original |
| Certificazione: | Original |
| Numero di modello: | TPS4H160BQPWPRQ1 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | USD |
| Imballaggi particolari: | Contenitore di cartone |
| Tempi di consegna: | giorni 1-3working |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100.000 |
|
Informazioni dettagliate |
|||
| Numero del pezzo: | TPS4H160BQPWPRQ1 | Numero delle uscite: | 4 |
|---|---|---|---|
| Rapporto - introdotto: Uscita: | 1:1 | Interfaccia: | Inserita/disinserita |
| Tensione - carico: | 3,4 V ~ 40 V | Corrente - uscita (massima): | 2.5A |
| RDS su (tipo): | 165mOhm | Pacchetto del dispositivo del fornitore: | 28-HTSSOP |
Descrizione di prodotto
Chip del sensore di temperatura di TTL SOT-23-6 della Ferrovia--ferrovia di TLV3501AIDBVT IC CMOS
Il dispositivo TPS4H160-Q1 è commutatore lato alto astuto del quadchannel completamente protetto con quattro integrati
FETs di potere di 160-mΩ NMOS. I sistemi diagnostici completi ed il senso corrente di alta precisione permettono al controllo intelligente del carico.
Un limite corrente regolabile esterno migliora l'affidabilità di intero sistema limitando la corrente di sovraccarico o di afflusso.
Caratteristiche di TPS4H160BQPWPRQ1
• Qualificato per le applicazioni automobilistiche
• AEC-Q100 si è qualificato con i seguenti risultati:
– Grado 1 di temperatura del dispositivo: – 40°C alla gamma di temperatura ambiente di funzionamento del asd 125°C
– Livello H3A di classificazione di HBM ESD del dispositivo
– Livello C4B di classificazione del dispositivo CDM ESD
• Sicurezza funzionale capace
– Documentazione disponibile aiutare progettazione di sistema di sicurezza funzionale
• Commutatore lato alto astuto del mΩ di Quadrato-Manica 160 con i sistemi diagnostici completi
– Versione A: Uscita di Digital dello Aperto scolo
– Versione B: Uscita analogica di Corrente-senso
• Ampia tensione 3,4 V - 40 V di funzionamento
• Corrente standby ultrabassa, < 500="" nA="">
• Senso corrente di alta precisione: ±15% nell'ambito del carico di >25-mA
• Limite corrente regolabile con la resistenza esterna, ±15% nell'ambito del carico di >500 mA
• Protezione
– Protezione Breve terra dal limite corrente (interno o esterno)
– Arresto termico con il fermo fuori da opzione e da oscillazione termica
– Livellatore della tensione negativo del carico induttivo con il tasso di pantano ottimizzato
Specifiche di TPS4H160BQPWPRQ1
|
Mfr
|
Texas Instruments
|
|
Serie
|
Automobilistico, AEC-Q100
|
|
Prodotto
|
TPS4H160BQPWPRQ1
|
|
Tipo del commutatore
|
Uso generale
|
|
Numero delle uscite
|
4
|
|
Rapporto - introdotto: Uscita
|
1:1
|
|
Configurazione di uscita
|
Alto lato
|
|
Tipo dell'uscita
|
N-Manica
|
|
Interfaccia
|
Inserita/disinserita
|
|
Tensione - carico
|
3.4V ~ 40V
|
|
Tensione - rifornimento (Vcc/Vdd)
|
Non richiesto
|
|
Corrente - uscita (massima)
|
2.5A
|
|
RDS su (tipo)
|
165mOhm
|
|
Tipo introdotto
|
Non inversione
|
|
Caratteristiche
|
Bandiera di stato
|
|
Protezione dell'errore
|
Limitazione corrente (riparata), sopra la temperatura
|
|
Temperatura di funzionamento
|
-40°C ~ 125°C (TUM)
|
|
Montaggio del tipo
|
Supporto di superficie
|
|
Pacchetto del dispositivo del fornitore
|
28-HTSSOP
|
|
Pacchetto/caso
|
28-PowerTSSOP (0,173", larghezza di 4.40mm)
|
|
Numero del prodotto di base
|
TPS4H160
|
Applicazioni di TPS4H160BQPWPRQ1
• Driver multicanali del LED, driver della lampadina
• Commutatori lati alto multicanali per i sottomoduli
• Relè lato alto multicanale, driver del solenoide
• Driver dell'uscita dello SpA Digital
Classificazioni dell'esportazione & ambientali
| ATTRIBUTO | DESCRIZIONE |
|---|---|
| Stato di RoHS | ROHS3 compiacente |
| Livello di sensibilità di umidità (MSL) | 3 (168 ore) |
| Stato di PORTATA | RAGGIUNGA inalterato |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
