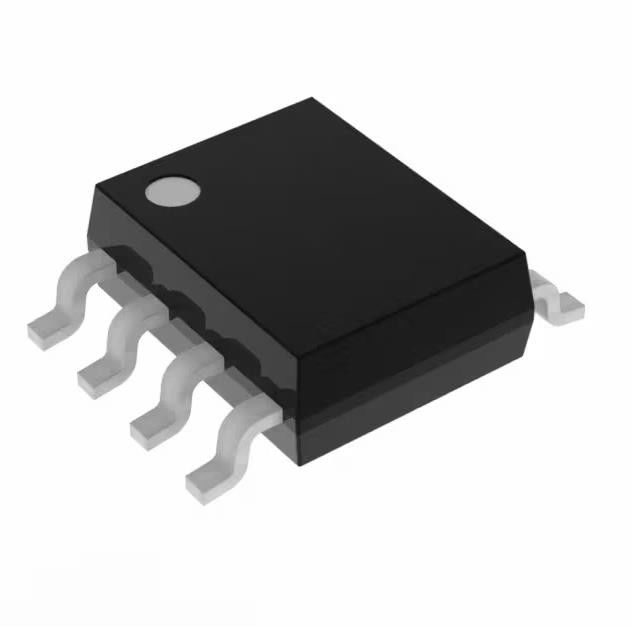

MLX91221KDC-ABR-020-SP Sensore di temperatura Chip Sensore di corrente P&P 8soic
Dettagli:
| Luogo di origine: | originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | MLX91221KDC-ABR-020-SP |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Contenitore di cartone |
| Tempi di consegna: | giorni 1-3working |
| Termini di pagamento: | T/T, L/C |
| Capacità di alimentazione: | 100.000 |
|
Informazioni dettagliate |
|||
| Pacchetto: | massa | Stato del prodotto: | Attivo |
|---|---|---|---|
| Per misurare: | AC/DC | Tipo del sensore: | Hall Effect |
| Corrente - percependo: | 20A | Numero dei canali: | 1 |
| Uscita: | Logometrico, tensione | Sensibilità: | 62.5mV/A |
Descrizione di prodotto
MLX91221KDC-ABR-020-SP Sensore di temperatura Chip Sensore di corrente P&P 8soic
Sensore di corrente 20A 1 canale Effetto Hall Bidirezionale 8-SOIC (0,154", 3,90mm di larghezza)
Specifiche di MLX91221KDC-ABR-020-SP
| TIPO | DESCRIZIONE |
| Categoria | Sensori, Trasduttori |
| Sensori di corrente | |
| Mfr | Melexis Technologies NV |
| Serie | - |
| Pacchetto | Massa |
| Stato del prodotto | Attivo |
| Per Misurare | CA/CC |
| Tipo di sensore | Effetto Hall |
| Corrente - Rilevamento | 20A |
| Numero di canali | 1 |
| Produzione | Raziometrico, Tensione |
| Sensibilità | 62,5 mV/A |
| Frequenza | CC ~ 300 kHz |
| Linearità | ±0,6% |
| Precisione | - |
| Tensione - Alimentazione | 3,135 V ~ 3,465 V |
| Tempo di risposta | 2µs |
| Corrente - Fornitura (Max) | 26mA |
| temperatura di esercizio | -40°C ~ 125°C (TA) |
| Polarizzazione | Bidirezionale |
| Tipo di montaggio | Montaggio superficiale |
| Confezione/caso | 8-SOIC (0,154", 3,90 mm di larghezza) |
| Pacchetto dispositivo fornitore | 8-SOIC |
| Numero del prodotto di base | MLX91221 |
Caratteristiche diMLX91221KDC-ABR-020-SP
▪ Sensore di corrente CA e CC tarato in fabbrica
▪ Tensione di uscita analogica raziometrica o fissa
▪ Combinazione elemento sensibile, segnale
condizionamento e isolamento nel pacchetto SOIC
▪ Nessuna programmazione dell'applicazione richiesta
▪ Rilevamento ad alta velocità
▪ Larghezza di banda da CC a 300kHz
▪ Tempo di risposta 2µs
▪ Robusto contro i campi magnetici esterni
▪ Nessuna isteresi magnetica
▪ Doppio rilevamento di sovracorrente (SOIC-16)
▪ Basse perdite ohmiche del conduttore integrato
▪ 1.09mΩ SOIC-8 / 0.89mΩ SOIC-16
▪ SOIC-8 narrow body e SOIC-16 wide
pacchetto del corpo, conforme a RoHS
▪ Componente senza piombo, adatto al piombo
profilo di saldatura libera fino a 260°C, MSL3
▪ Isolamento della tensione nominale
▪ 2,4 kVRMS per SOIC-8
▪ 4.8kVRMS per SOIC-16
Applicazioni diMLX91221KDC-ABR-020-SP
▪ Caricabatterie CA e CC
▪ Azionamenti Elettrici
▪ Convertitori DCDC
▪ Solare
▪ Alimentatori
▪ Controllo domanda/carico
Classificazioni ambientali e di esportazione diMLX91221KDC-ABR-020-SP
| ATTRIBUTO | DESCRIZIONE |
| Stato RoHS | Conforme a ROHS3 |
| Livello di sensibilità all'umidità (MSL) | 3 (168 ore) |
| Stato REACH | REACH Inalterato |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
