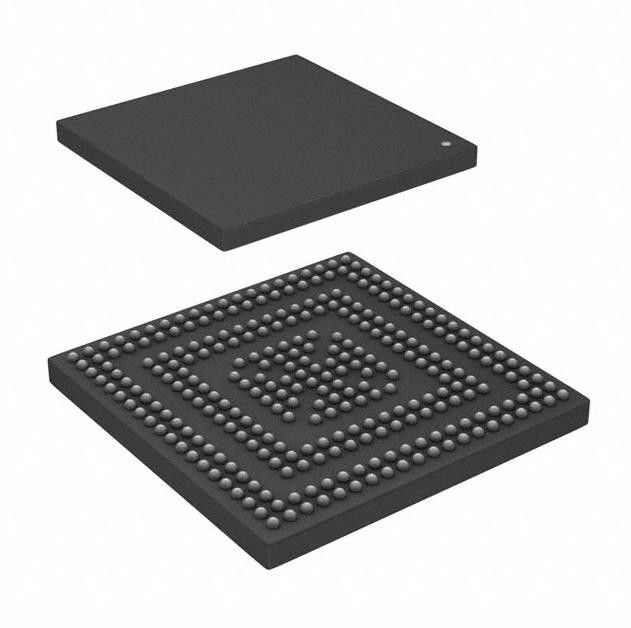

Chip IC MCU 32BIT 4MB 292LFBGA del sensore di temperatura TC277TP64F200NDCKXUMA3
Dettagli:
| Luogo di origine: | originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | TC277TP64F200NDCKXUMA3 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Contenitore di cartone |
| Tempi di consegna: | giorni 1-3working |
| Termini di pagamento: | T/T, L/C |
| Capacità di alimentazione: | 100.000 |
|
Informazioni dettagliate |
|||
| Stato del prodotto: | Attivo | Unità di elaborazione del centro: | TriCore™ |
|---|---|---|---|
| Capacità di memoria: | il Tri centro di 32 bit | Velocità: | 200MHz |
| Tipo di memoria di programma: | FLASH | Unità periferiche: | DMA, POR, WDT |
| Numero di ingresso/uscita: | 169 | Capacità di memoria di programma: | 4MB (4M x 8) |
| Evidenziare: | TC277TP64F200NDCKXUMA3,IC MCU 32BIT 4MB 292LFBGA,Chip IC MCU del sensore di temperatura |
||
Descrizione di prodotto
TC277TP64F200NDCKXUMA3 circuiti integrati IC Mcu 32bit 4mb 292lfbga istantaneo
Il Tri centro di 32 bit di IC del microcontroller di TriCore™ AURIX™ 200MHz 4MB (4M x 8) PG-LFBGA-292-6 ISTANTANEO
Specifiche di MIC5841YWM
| TIPO | DESCRIZIONE |
| Categoria | Circuiti integrati (CI) |
| Incastonato | |
| Microcontroller | |
| Mfr | Infineon Technologies |
| Serie | AURIX™ |
| Pacchetto | Nastro & bobina (TR) |
| Tagli il nastro (CT) | |
| Digi-Reel® | |
| Stato del prodotto | Attivo |
| Unità di elaborazione del centro | TriCore™ |
| Capacità di memoria | il Tri centro di 32 bit |
| Velocità | 200MHz |
| Connettività | Il CSA, CANbus, Ethernet, FlexRay, HSSL, ² C, LINbus, MSC, PSI5, QSPI di I, HA INVIATO |
| Unità periferiche | DMA, POR, WDT |
| Numero di ingresso/uscita | 169 |
| Capacità di memoria di programma | 4MB (4M x 8) |
| Tipo di memoria di programma | FLASH |
| Dimensione di EEPROM | 64K x 8 |
| RAM Size | 472K x 8 |
| Tensione - rifornimento (Vcc/Vdd) | 1.17V ~ 5.5V |
| Convertitori di dati | A/D 60x12b SAR, Sigma-delta |
| Tipo dell'oscillatore | Esterno |
| Temperatura di funzionamento | -40°C ~ 125°C (TUM) |
| Montaggio del tipo | Supporto di superficie |
| Pacchetto/caso | 292-LFBGA |
| Pacchetto del dispositivo del fornitore | PG-LFBGA-292-6 |
| Numero del prodotto di base | TC277TP64 |
Caratteristiche di MIC5841YWM
La famiglia di prodotto di TC27x ha le seguenti caratteristiche:
• Microcontroller di rendimento elevato con i tre centri del CPU
• Due CPU super-scalari di TriCore di 32 bit (TC1.6P), ciascuno che ha le seguenti caratteristiche:
– Prestazione in tempo reale superiore
– Forte trattamento pungente
– Capacità completamente integrate di DSP
– Moltiplicare-accumuli l'unità capace di sostenere le 2 operazioni del MACKINTOSH per ciclo
– Unità in virgola mobile completamente canalizzata (FPU)
– fino a 200 megahertz di operazione in pieno di gamma di temperature
– un blocco note RAM (DSPR) di fino a 120 dati del kbyte
– blocco note RAM (PSPR) di istruzione di fino a 32 kbyte
– Nascondiglio di istruzione di 16 kbyte (ICACHE)
– Un cache di 8 dati del kbyte (DCACHE)
• CPU scalare efficiente di TriCore di potere (TC1.6E), avendo le seguenti caratteristiche:
– Compatibilità di codice binario con TC1.6P
– fino a 200 megahertz di operazione in pieno di gamma di temperature
– un blocco note RAM (DSPR) di fino a 112 dati del kbyte
– fino a 24 blocchi note RAM (PSPR) di istruzione del kbyte
– Nascondiglio di istruzione di 8 kbyte (ICACHE)
– amplificatore colto di dati 0.125Kbyte (DRB)
• I centri dell'ombra di Lockstepped per un TC1.6P e per TC1.6E
• Memorie multiple del su chip
– Tutti i MNV e SRAM inclusi sono CEE protettive
– memoria flash di programma di fino a 4 MBYTE (PFLASH)
– una memoria flash di fino a 384 dati del kbyte (DFLASH) utilizzabile per emulazione di EEPROM
– Una memoria di 32 kbyte (LMU)
– Memoria morta d'initialisation (BROM)
• regolatore di DMA 64-Channel con trasferimento di dati sicuro
• Sistema di interruzione sofisticato (CEE hanno protetto)
• Struttura del bus del su chip di rendimento elevato
– interconnessione di crociera di 64 bit (SRI) che dà velocemente accesso parallelo fra i padroni del bus, i CPU e le memorie
– bus periferico del sistema di 32 bit (SPB) per le unità periferiche e funzionali del su chip
– Un ponte del bus (ponte di SFI)
• Modulo facoltativo di sicurezza dell'hardware (HSM) su alcune varianti
• Unità di gestione di sicurezza (SMU) che tratta gli allarmi del monitor di sicurezza
• Banco di prova di memoria con le CEE, l'inizializzazione di memoria e le funzioni di MBIST (MTU)
• Monitor dell'ingresso/uscita dell'hardware (IOM) per il controllo dell'ingresso/uscita digitale
• Unità periferiche del Su chip versatile
– Quattro asincroni/canali di serie sincroni (ASCLIN) con il supporto di LIN dell'hardware (V1.3, V2.0, V2.1 e J2602) fino a 50 MBaud
APPLICAZIONI di MIC5841YWM
• Cuscinetti dell'uscita di LVDSM, cuscinetto dell'input di LVDSH, modo matrice, CL=25pF
• Prestazione media più i cuscinetti (MP+):
– forte spigolo (MP+ss), CL=25pF
– forte bordo medio (MP+sm), CL=50pF
– bordo medio (MP+m), CL=50pF
– bordo debole (MP+w), CL=50pF
• Cuscinetti medi di prestazione (mp):
– forte spigolo (MPss), CL=25pF
– forte bordo medio (MPsm), CL=50pF
• Cuscinetti medi e di basso rendimento (MP/LP), le regolazioni identiche di forza di uscita:
– bordo medio (LP/MPm), CL=50pF
– bordo debole (MPw), CL=50pF
Classificazioni dell'esportazione & ambientali di MIC5841YWM
| ATTRIBUTO | DESCRIZIONE |
| Stato di RoHS | ROHS3 compiacente |
| Livello di sensibilità di umidità (MSL) | 3 (168 ore) |
| Stato di PORTATA | RAGGIUNGA inalterato |
| ECCN | 3A991A2 |
| HTSUS | 8542.31.0001 |
Vuoi conoscere maggiori dettagli su questo prodotto
