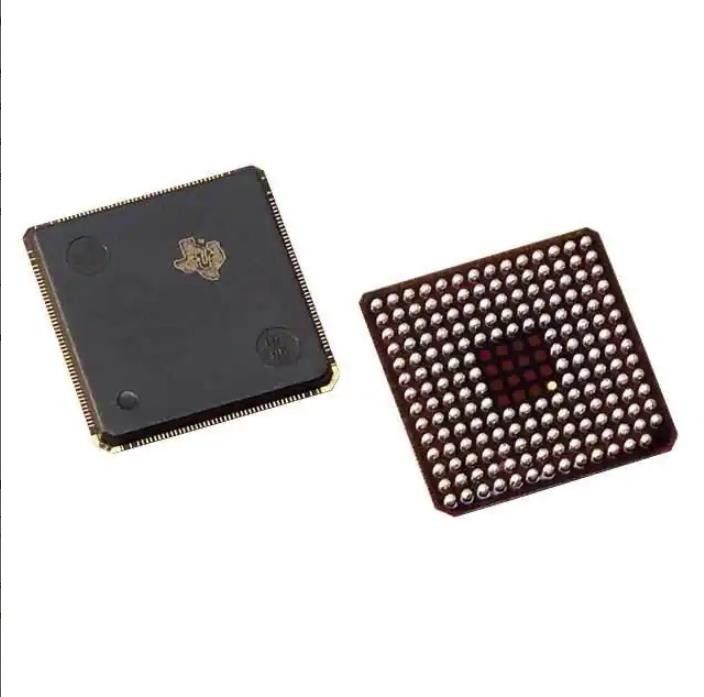

TMS320F2812ZHHS Sensore di temperatura Chip MCU 32bit 256kb Flash 179bga
Dettagli:
| Luogo di origine: | originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | TMS320F2812ZHHS |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Contenitore di cartone |
| Tempi di consegna: | giorni 1-3working |
| Termini di pagamento: | T/T, L/C |
| Capacità di alimentazione: | 100.000 |
|
Informazioni dettagliate |
|||
| Serie: | Automobilistico, AEC-Q100, punto fisso di C2000™ C28x | Pacchetto: | Metropolitana |
|---|---|---|---|
| Stato del prodotto: | Obsoleto | Unità di elaborazione del centro: | C28x |
| Capacità di memoria: | il Unico centro di 32 bit | Velocità: | 150MHz |
| Connettività: | CANbus, EBI/EMI, McBSP, SCI, SPI, UART/USART | Unità periferiche: | DMA, POR, PWM, WDT |
| Evidenziare: | TMS320F2812ZHHS,chip sensore di temperatura MCU,MCU 32bit 256kb Flash 179bga |
||
Descrizione di prodotto
Circuiti integrati TMS320F2812ZHHS IC Mcu 32bit 256kb Flash 179bga
C28x Automotive, AEC-Q100, C2000™ C28x CI microcontroller a virgola fissa 32 bit Single-Core 150 MHz 256 KB (128 K x 16) FLASH 179 BGA MicroStar (12x12)
Specifiche di TMS320F2812ZHHS
| TIPO | DESCRIZIONE |
| Categoria | Circuiti integrati (CI) |
| Incorporato | |
| Microcontrollori | |
| Mfr | Strumenti texani |
| Serie | Automotive, AEC-Q100, C2000™ C28x a punto fisso |
| Pacchetto | Tubo |
| Stato del prodotto | Obsoleto |
| Processore principale | C28x |
| Dimensione del nucleo | Single core a 32 bit |
| Velocità | 150MHz |
| Connettività | CANbus, EBI/EMI, McBSP, SCI, SPI, UART/USART |
| Periferiche | DMA, POR, PWM, WDT |
| Numero di I/O | 56 |
| Dimensioni della memoria del programma | 256 KB (128 K x 16) |
| Tipo di memoria di programma | VELOCE |
| Dimensioni EEPROM | - |
| Dimensioni RAM | 18k x 16 |
| Tensione - Alimentazione (Vcc/Vdd) | 1,81 V ~ 2 V |
| Convertitori di dati | A/D 16x12b |
| Tipo di oscillatore | Interno |
| temperatura di esercizio | -40°C ~ 125°C (TA) |
| Tipo di montaggio | Montaggio superficiale |
| Confezione/caso | 179-LFBGA |
| Pacchetto dispositivo fornitore | 179-BGA MicroStar (12x12) |
| Numero del prodotto di base | TMS320 |
Caratteristiche diTMS320F2812ZHHS
• Tecnologia CMOS statica ad alte prestazioni
– 150 MHz (tempo di ciclo 6,67 ns)
– Design a basso consumo (core da 1,8 V a 135 MHz, core da 1,9 V a 150 MHz, 3,3 VI/O)
• Supporto JTAG Boundary Scan (1)
• CPU a 32 bit ad alte prestazioni (TMS320C28x™)
– Operazioni MAC 16 x 16 e 32 x 32
– Doppio MAC 16x16
– Architettura degli autobus di Harvard
– Operazioni atomiche
– Risposta ed elaborazione rapida degli interrupt
– Modello di programmazione della memoria unificata
– Portata indirizzo programma/dati lineare 4M
– Code-Efficient (in C/C++ e Assembly)
– Codice sorgente del processore TMS320F24x/LF240x compatibile
• Memoria su chip
– Dispositivi flash: fino a 128K x 16 Flash (quattro settori 8K x 16 e sei 16K x 16)
– Dispositivi ROM: fino a 128K x 16 ROM
– ROM 1K x 16 OTP
– L0 e L1: 2 blocchi di 4K x 16 RAM ad accesso singolo (SARAM)
– H0: 1 blocco di 8K x 16 SARAM
– M0 e M1: 2 blocchi di 1K x 16 ciascuno SARAM
• ROM di avvio (4K x 16)
– Con le modalità di avvio del software
– Tabelle matematiche standard
• Interfaccia esterna (2812)
– Oltre 1M x 16 memoria totale
– Stati di attesa programmabili
– Temporizzazione stroboscopica di lettura/scrittura programmabile
– Tre selezioni individuali di chip
• Endianità: Little Endian
• Orologio e controllo del sistema
– Modifiche dinamiche del rapporto PLL supportate
– Oscillatore su chip
– Modulo timer watchdog
• Tre interrupt esterni
• L'espansione dell'interrupt periferico (PIE) blocca questo
Supporta 45 interrupt periferici
• Tre timer CPU a 32 bit
• Chiave/blocco di sicurezza a 128 bit
– Protegge Flash/ROM/OTP e L0/L1 SARAM
– Impedisce il reverse engineering del firmware
• Periferiche di controllo del motore
– Due Event Manager (EVA, EVB)
– Compatibile con dispositivi 240xA
• Periferiche per porta seriale
– Interfaccia periferica seriale (SPI)
– Due interfacce di comunicazione seriale (SCI), UART standard
– Controller Area Network avanzato (eCAN)
– Porta seriale con buffer multicanale (McBSP)
• ADC a 12 bit, 16 canali
– Multiplexer di ingresso 2 x 8 canali
– Due Sample-and-Hold
– Conversioni Singole/Simultanee
– Velocità di conversione rapida: 80 ns/12,5 MSPS
• Fino a 56 pin GPIO (General-Purpose I/O).
• Funzioni di emulazione avanzate
– Funzioni di analisi e breakpoint
– Debug in tempo reale tramite hardware
• Gli strumenti di sviluppo includono
– Compilatore/Assemblatore/Linker ANSI C/C++
– Code Composer Studio™ IDE
– DSP/BIOS®
– Controller di scansione JTAG
• Modalità a basso consumo e risparmio energetico
– Modalità IDLE, STANDBY, HALT supportate
– Disabilita i singoli orologi periferici
APPLICAZIONIDiTMS320F2812ZHHS
TMS320F2810, TMS320F2811, TMS320F2812, TMS320C2810, TMS320C2811 e TMS320C2812 i dispositivi, membri della generazione DSP TMS320C28x™, sono altamente integrati e ad alte prestazioni soluzioni per applicazioni di controllo esigenti.I blocchi funzionali e le mappe di memoria sono descritti in Sezione 3, Panoramica funzionale.In questo documento, TMS320F2810, TMS320F2811 e TMS320F2812 sono abbreviati in F2810, rispettivamente F2811 e F2812.F281x denota tutti e tre i dispositivi Flash.TMS320C2810, TMS320C2811,e TMS320C2812 sono abbreviati rispettivamente come C2810, C2811 e C2812.C281x denota tutti e tre Dispositivi ROM.2810 denota entrambi i dispositivi F2810 e C2810;2811 denota sia F2811 che C2811 dispositivi;e 2812 denota entrambi i dispositivi F2812 e C2812.
Classificazioni ambientali e di esportazione diTMS320F2812ZHHS
| ATTRIBUTO | DESCRIZIONE |
| Stato RoHS | Conforme a ROHS3 |
| Livello di sensibilità all'umidità (MSL) | 3 (168 ore) |
| Stato REACH | REACH Inalterato |
| ECCN | 3A991A2 |
| HTSUS | 8542.31.0001 |
