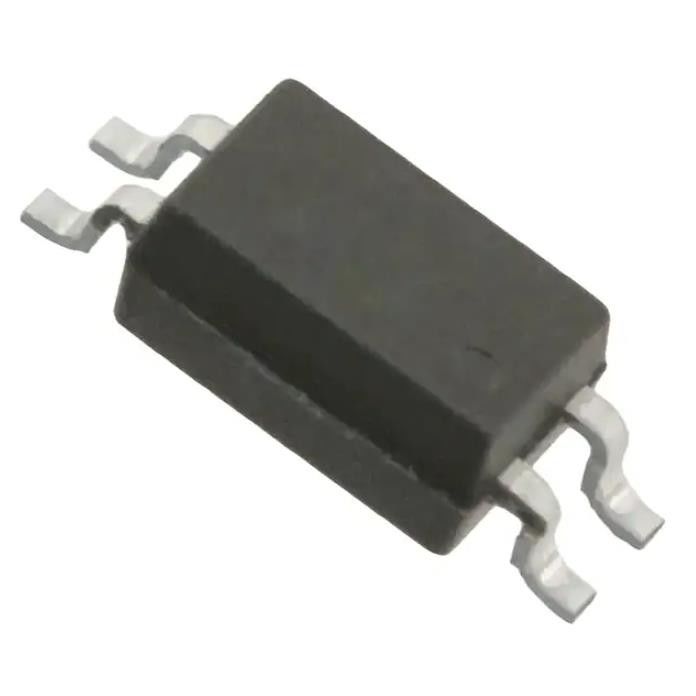

Trasporto 4so di Chip Optoisolator IC 3.75kv del sensore di temperatura di ACPL-217-56BE
Dettagli:
| Luogo di origine: | originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | ACPL-217-56BE |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Contenitore di cartone |
| Tempi di consegna: | giorni 1-3working |
| Termini di pagamento: | T/T, L/C |
| Capacità di alimentazione: | 100.000 |
|
Informazioni dettagliate |
|||
| Stato del prodotto: | Attivo | Numero dei canali: | 1 |
|---|---|---|---|
| Tensione - isolamento: | 3750Vrms | Rapporto di trasferimento corrente (min): | 130% @ 5mA |
| Rapporto di trasferimento corrente (massimo): | 260% @ 5mA | Giri su/spenga il tempo (tipo): | 3µs, 3µs |
| Tempo di aumento/caduta (tipo): | 2µs, 3µs | Tipo introdotto: | CC |
| Evidenziare: | ACPL-217-56BE,Sensore di temperatura Chip Optoisolator,Optoisolator IC 3.75kv |
||
Descrizione di prodotto
Trasporto 4so di IC Chip Optoisolator 3.75kv dei circuiti integrati di ACPL-217-56BE
Il transistor del Optoisolator ha prodotto 3750Vrms 1 il Manica 4-SO
Specifiche di ACPL-217-56BE
| TIPO | DESCRIZIONE |
| Categoria | Isolatori |
| Optoisolators | |
| Il transistor, fotovoltaico ha prodotto i Optoisolators | |
| Mfr | Broadcom limitato |
| Serie | - |
| Pacchetto | Nastro & bobina (TR) |
| Tagli il nastro (CT) | |
| Digi-Reel® | |
| Stato del prodotto | Attivo |
| Numero dei canali | 1 |
| Tensione - isolamento | 3750Vrms |
| Rapporto di trasferimento corrente (min) | 130% @ 5mA |
| Rapporto di trasferimento corrente (massimo) | 260% @ 5mA |
| Giri su/spenga il tempo (tipo) | 3µs, 3µs |
| Tempo di aumento/caduta (tipo) | 2µs, 3µs |
| Tipo introdotto | CC |
| Tipo dell'uscita | Transistor |
| Tensione - uscita (massima) | 80V |
| Corrente - uscita/Manica | 50mA |
| Tensione - di andata (Vf) (tipo) | 1.2V |
| Corrente - CC di andata (se) (massimo) | 50 mA |
| Saturazione di Vce (massima) | 400mV |
| Temperatura di funzionamento | -55°C ~ 110°C |
| Montaggio del tipo | Supporto di superficie |
| Pacchetto/caso | 4-SOIC (0,173", larghezza di 4.40mm) |
| Pacchetto del dispositivo del fornitore | 4-SO |
| Numero del prodotto di base | ACPL-217 |
Caratteristiche di ACPL-217-56BE
• Rapporto di trasferimento corrente (CTR): 50% (minimo) a SE = 5 mA, VCC = 5V
• Alta tensione di isolamento dell'ingresso/uscita (VISO): 3750VRMS
• Tempo di reazione non saturato (TR): 2 μs (tipici) a VCC = 10V, IC = 2 mA, RL= 100Ω
• COSÌ pacchetto
• CMR: 10 kV/μs (tipici)
• Sicurezza ed approvazioni regolarici
– cUL
– EN 60747-5-2 DI IEC/EN/DIN
• Opzioni disponibili
– Truppe 0, A, B, C e D del CTR
Applicazioni di ACPL-217-56BE
• Interfaccia dell'ingresso/uscita per i regolatori programmabili, computer
• Regolatori di sequenza
• Apparecchi del sistema, strumenti di misura
• Trasmissione del segnale fra i circuiti dei potenziali differenti e le impedenze
Classificazioni dell'esportazione & ambientali di ACPL-217-56BE
| ATTRIBUTO | DESCRIZIONE |
| Stato di RoHS | ROHS3 compiacente |
| Livello di sensibilità di umidità (MSL) | 1 (illimitato) |
| Stato di PORTATA | RAGGIUNGA inalterato |
| ECCN | EAR99 |
| HTSUS | 8541.49.8000 |
