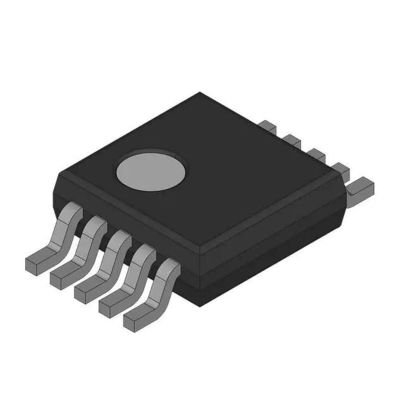

LM5022MME/NOPB Regolatore Controller IC Uscita positiva DC-DC 10-VSSOP
Dettagli:
| Luogo di origine: | originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | LM5022MME/NOPB |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Contenitore di cartone |
| Tempi di consegna: | giorni 1-3working |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100.000 |
|
Informazioni dettagliate |
|||
| Numero delle uscite: | 1 | Fasi di uscita: | 1 |
|---|---|---|---|
| Tensione - rifornimento (Vcc/Vdd): | 6V ~ 60V | Frequenza - commutazione: | 200kHz ~ 990kHz |
| Duty cycle: | 95% (massimo) | Raddrizzatore sincrono: | Nessun |
| Sincronizzazione orologio: | Sì | Temperatura di funzionamento: | -40°C ~ 125°C (TJ) |
Descrizione di prodotto
LM5022MME/NOPB Regolatore Controller IC Uscita positiva DC-DC 10-VSSOP
Boost, regolatore SEPIC Uscita positiva Step-Up, Step-Up/Step-Down Controllore CC-CC IC 10-VSSOP
Specifiche di LM5022MME/NOPB
| TIPO | DESCRIZIONE |
| Categoria | Circuiti integrati (CI) |
| Gestione energetica (PMIC) | |
| Controllori a commutazione CC CC | |
| Mfr | Semiconduttore nazionale |
| Serie | - |
| Pacchetto | Massa |
| Stato del prodotto | Attivo |
| Tipo di uscita | Driver a transistor |
| Funzione | Step-Up, Step-Up/Step-Down |
| Configurazione dell'uscita | Positivo |
| Topologia | Potenzia, SEPIC |
| Numero di uscite | 1 |
| Fasi di uscita | 1 |
| Tensione - Alimentazione (Vcc/Vdd) | 6 V ~ 60 V |
| Frequenza - Commutazione | 200kHz ~ 990kHz |
| Ciclo di lavoro (massimo) | 95% |
| Raddrizzatore sincrono | NO |
| Sincronizzazione orologio | SÌ |
| Interfacce seriali | - |
| Funzionalità di controllo | Controllo della frequenza, Soft Start |
| temperatura di esercizio | -40°C ~ 125°C (TJ) |
| Tipo di montaggio | Montaggio superficiale |
| Confezione/caso | 10-TFSOP, 10-MSOP (0,118", 3,00 mm di larghezza) |
| Pacchetto dispositivo fornitore | 10-VSSOP |
| Numero del prodotto di base | LM5022 |
CaratteristicheDiLM5022MME/NOPB
■ Regolatore interno di avvio a 60 V
■ Gate Driver MOSFET di picco 1A
■ Intervallo VIN da 6 V a 60 V
■ Limite ciclo di lavoro del 90%
■ UVLO programmabile con isteresi
■ Limite di corrente ciclo per ciclo
■ Sincronizzabile dall'esterno (accoppiato in CA)
■ Set di frequenza dell'oscillatore a singolo resistore
■ Compensazione della pendenza
■ Soft-start regolabile
■ Pacchetto MSOP-10
ApplicazioniDiLM5022MME/NOPB
■ Aumenta il convertitore
■ Convertitore SEPIC
Classificazioni ambientali e di esportazioneDiLM5022MME/NOPB
| ATTRIBUTO | DESCRIZIONE |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
