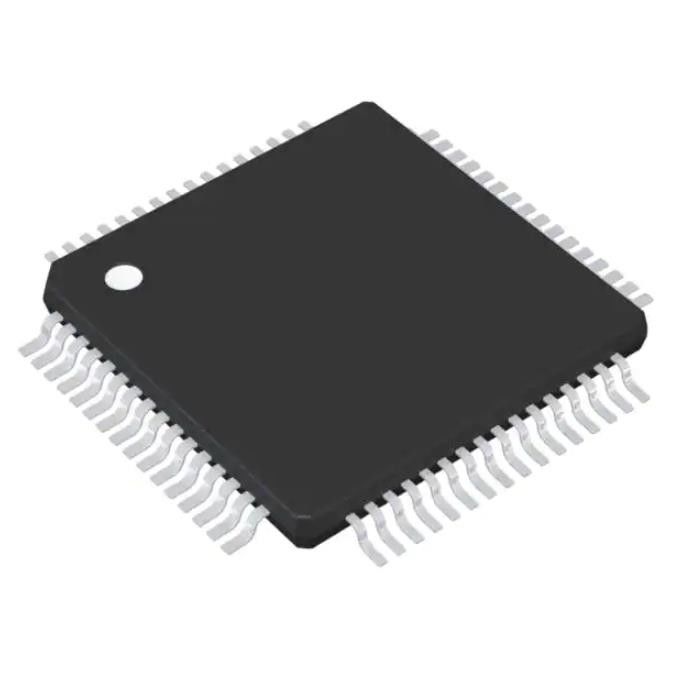

Chip IC ADC 16BIT SAR 64LQFP del sensore di temperatura di ADS8556IPMR
Dettagli:
| Luogo di origine: | originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | ADS8556IPMR |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Contenitore di cartone |
| Tempi di consegna: | giorni 1-3working |
| Termini di pagamento: | T/T, L/C |
| Capacità di alimentazione: | 100.000 |
|
Informazioni dettagliate |
|||
| Stato del prodotto: | Attivo | Numero dei pezzi: | 16 |
|---|---|---|---|
| Frequenza di campionamento (al secondo): | 630k | Numero degli input: | 6 |
| Tipo introdotto: | Singolo concluso | Interfaccia di dati: | SPI, parallelo |
| Configurazione: | SPEDIZIONE E TRATTARE - ADC | Rapporto - SPEDENDO E TRATTANDO: ADC: | 1:01 |
Descrizione di prodotto
Chip IC ADC 16BIT SAR 64LQFP del sensore di temperatura di ADS8556IPMR
Un convertitore analogico-digitale 6 di 16 bit ha introdotto 1 SAR 64-LQFP (10x10)
Specifiche di ADS8556IPMR
| TIPO | DESCRIZIONE |
| Categoria | Circuiti integrati (CI) |
| Dell'acquisizione dei dati | |
| Convertitori analogico-digitale (ADC) | |
| Mfr | Texas Instruments |
| Serie | - |
| Pacchetto | Nastro & bobina (TR) |
| Tagli il nastro (CT) | |
| Digi-Reel® | |
| Stato del prodotto | Attivo |
| Numero dei pezzi | 16 |
| Frequenza di campionamento (al secondo) | 630k |
| Numero degli input | 6 |
| Tipo introdotto | Singolo concluso |
| Interfaccia di dati | SPI, parallelo |
| Configurazione | SPEDIZIONE E TRATTARE - ADC |
| Rapporto - SPEDENDO E TRATTANDO: ADC | 1:01 |
| Numero dei convertitori di A/D | 1 |
| Architettura | SAR |
| Tipo di riferimento | Esterno, interno |
| Tensione - rifornimento, analogo | 5V |
| Tensione - rifornimento, Digital | 2.7V ~ 3.6V, 5V |
| Caratteristiche | Campionamento simultaneo |
| Temperatura di funzionamento | -40°C ~ 125°C |
| Pacchetto/caso | 64-LQFP |
| Pacchetto del dispositivo del fornitore | 64-LQFP (10x10) |
| Montaggio del tipo | Supporto di superficie |
| Numero del prodotto di base | ADS8556 |
Caratteristiche di ADS8556IPMR
• Una famiglia di 16-, di 14-, del 12 bit, del Pin e degli ADC Software-compatibili
• Sei SAR ADC raggruppati in tre paia
• Dati massimi Rate Per Channel con l'orologio ed il riferimento di conversione interna: ADS8556: 630 kSPS (PARITÀ) o 450 kSPS (SER) ADS8557: 670 kSPS (PARITÀ) o 470 kSPS (SER) ADS8558: 730 kSPS (PARITÀ) o 500 kSPS (SER)
• Tasso di dati massimo con l'orologio esterno ed il riferimento di conversione: 800 kSPS (PARITÀ) o 530 kSPS (SER)
• Gamme Pin-selezionabili o programmabili di InputVoltage: Fino a 12 V
• Prestazione segnale-rumore eccellente: ADS8556: 91,5 dB, ADS8667: 85 dB, ADS8668: dB 73,9
• Riferimento interno programmabile ed attenuato: 0,5 V - 2,5 V e 0,5 V - 3,0 V
• Completo spenga i modi:
– In profondità spenga (modalità standby)
– Parziale spenga
– Il Automatico-pelo spegne
• Parallelo o interfaccia seriale selezionabile
• Gamma di temperatura di funzionamento: – 40°Cto 125°
Applicazioni di ADS8556IPMR
• Misurazione della qualità di potere
• Relè di protezione
• Controllo motorio multiasse
• Controllori logici programmabili
• Dell'acquisizione dei dati industriale
Classificazioni dell'esportazione & ambientali di ADS8556IPMR
| ATTRIBUTO | DESCRIZIONE |
| Stato di RoHS | ROHS3 compiacente |
| Livello di sensibilità di umidità (MSL) | 3 (168 ore) |
| Stato di PORTATA | RAGGIUNGA inalterato |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
