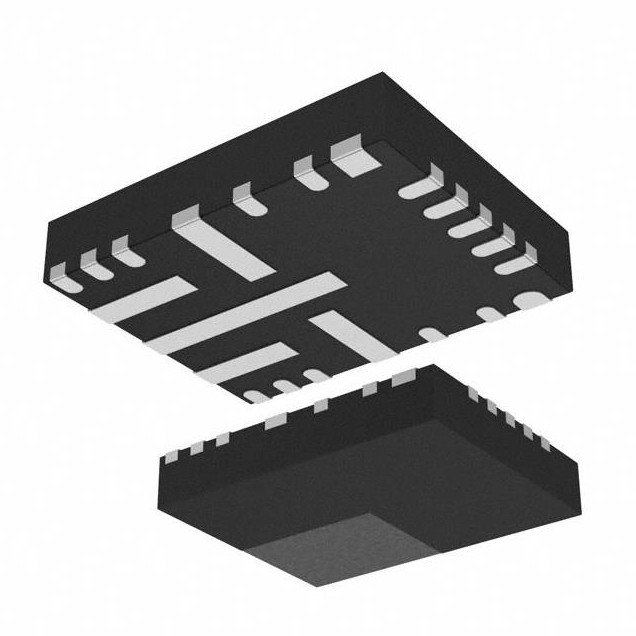

22 VFQFN LMS3655LQRNLRQ1 Regolatore a commutazione IC fisso 5 V 1 uscita 5,5 A
Dettagli:
| Luogo di origine: | originale |
| Marca: | Original |
| Certificazione: | Original |
| Numero di modello: | LMS3655LQRNLRQ1 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Contenitore di cartone |
| Tempi di consegna: | giorni 1-3working |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100.000 |
|
Informazioni dettagliate |
|||
| Numero del pezzo: | LMS3655LQRNLRQ1 | Topologia: | Dollaro |
|---|---|---|---|
| Tipo dell'uscita: | Riparato | Numero delle uscite: | 1 |
| Tensione - introdotta (min): | 3.9V | Tensione - introdotta (massimo): | 36V |
| Tensione - uscita (min/riparato): | 5V | Corrente - uscita: | 5.5A |
| Evidenziare: | LMS3655LQRNLRQ1 Regolatore a commutazione IC,22 VFQFN LMS3655LQRNLRQ1,22 VFQFN Regolatore a commutazione IC |
||
Descrizione di prodotto
LMS3655LQRNLRQ1 Regolatore a commutazione buck IC fisso 5 V 1 uscita 5,5 A 22-VFQFN
Regolatore a commutazione buck IC positivo fisso 5 V 1 uscita 5,5 A 22-VFQFN
I regolatori buck sincroni LMS3635-Q1 e LMS3655-Q1 sono ottimizzati per applicazioni ad alte prestazioni, fornendo una tensione di uscita di 3,3 V, 5 V o un'uscita regolabile da 1 V a 20 V. Transizione senza soluzione di continuità tra le modalità PWM e PFM, insieme a un bassa corrente di riposo, assicura alta efficienza e risposte ai transitori superiori a tutti i carichi.
Caratteristiche diLMS3655LQRNLRQ1
Qualificazione AEC-Q100 per applicazioni automobilistiche
– Grado di temperatura del dispositivo 1: da –40°C a +125°C
temperatura ambiente di esercizio
– Livello di classificazione HBM del dispositivo 2
– Livello di classificazione CDM del dispositivo C6
• 96% di efficienza di picco durante la conversione da 12 V a 5 V
• Bassa EMI e ringing del nodo di commutazione ridotto al minimo
• Frequenza di commutazione fissa di 400 kHz (±10%).
• Intervallo di temperatura di giunzione da –40°C a +150°C
• Sincronizzazione della frequenza esterna
• Uscita RESET con filtro interno e rilascio 3 ms
Timer
• Modalità automatica di carico leggero per una migliore efficienza
• Modalità PWM forzata selezionabile tramite pin
• Compensazione incorporata, soft start, limite di corrente,
spegnimento termico e UVLO
• Dropout da 0,35 V con carico da 3,5 A a 25 °C (tipico)
• 18 µA IQ_VIN: corrente di riposo a 3,3 VOUT e n
carico (tipico)
• Tensione di uscita: 5 V, 3,3 V e ADJ (da 1 V a 20 V)
• Tolleranza della tensione di riferimento ±1,5%.
Specifiche diLMS3655LQRNLRQ1
|
Mfr
|
Strumenti texani
|
|
Serie
|
Settore automobilistico, AEC-Q100
|
| Pacchetto | Nastro e bobina (TR) |
|
Prodotto
|
LMS3655LQRNLRQ1
|
|
Funzione
|
Step-Down
|
|
Configurazione dell'uscita
|
Positivo
|
|
Topologia
|
secchio
|
|
Tipo di uscita
|
Fisso
|
|
Numero di uscite
|
1
|
|
Tensione - Ingresso (Min)
|
3,9 V
|
|
Tensione - Ingresso (max)
|
36V
|
|
Tensione - Uscita (Min/Fisso)
|
5V
|
|
Tensione - Uscita (max)
|
-
|
|
Corrente - Uscita
|
5,5 A
|
|
Frequenza - Commutazione
|
250kHz ~ 500kHz
|
|
Raddrizzatore sincrono
|
NO
|
|
temperatura di esercizio
|
-40°C ~ 125°C (TA)
|
|
Tipo di montaggio
|
Montaggio superficiale, fianco bagnabile
|
|
Confezione/caso
|
22-VFQFN
|
|
Pacchetto dispositivo fornitore
|
22-VQFN-HR (5x4)
|
|
Numero del prodotto di base
|
LMS3655
|
intervallo (−10 ̊
Classificazioni ambientali e di esportazione
con avck-
| ATTRIBUTO | DESCRIZIONE |
|---|---|
| Stato RoHS | Conforme a ROHS3 |
| Livello di sensibilità all'umidità (MSL) | 2 (1 anno) |
| Stato REACH | REACH Inalterato |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
APPLICAZIONI diLMS3655LQRNLRQ1
• Ricarica USB per autoveicoli
• Monitoraggio del conducente
• ECU del sistema di visualizzazione surround
• Scansione meccanica LIDAR
• Da veicolo a veicolo
