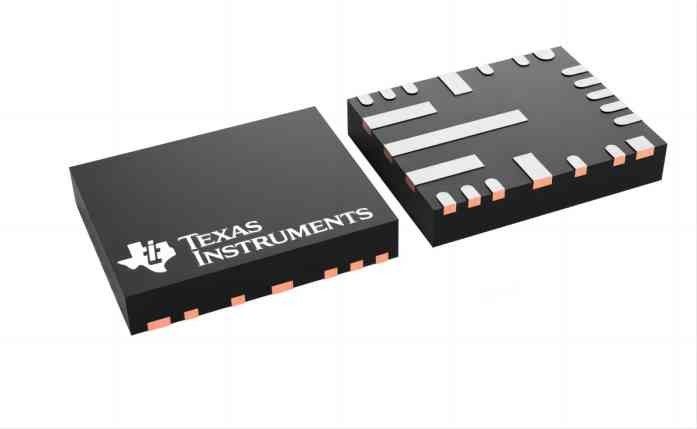

22VFQFN LM536353QRNLRQ1 Regolatore a commutazione IC Positivo 1 Uscita 3,5A
Dettagli:
| Luogo di origine: | originale |
| Marca: | Original |
| Certificazione: | Original |
| Numero di modello: | LM536353QRNLRQ1 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Contenitore di cartone |
| Tempi di consegna: | giorni 1-3working |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100.000 |
|
Informazioni dettagliate |
|||
| Tensione - introdotta (min): | 3.9V | Tensione - introdotta (massimo): | 36V |
|---|---|---|---|
| Temperatura di funzionamento: | -40°C ~ 150°C (TJ) | Frequenza - commutazione: | 2.1MHz |
| Raddrizzatore sincrono: | Sì | Pacchetto/caso: | 22-VFQFN |
| Pacchetto del dispositivo del fornitore: | 22-VQFN-HR (5x4) | Montaggio del tipo: | Supporto di superficie, fianco bagnabile |
| Evidenziare: | 22VFQFN LM536353QRNLRQ1,22VFQFN Regolatore a commutazione IC,Regolatore IC Positivo 1 Uscita 3.5A |
||
Descrizione di prodotto
LM536353QRNLRQ1 Regolatore a commutazione IC Positivo 1 uscita 3,5 A 22-VFQFN
Caratteristiche diLM536353QRNLRQ1
• Qualificazione automobilistica AEC-Q100:
– Grado di temperatura del dispositivo 1: intervallo di temperatura ambiente di funzionamento da –40°C a +125°C
– Livello di classificazione HBM del dispositivo 2
– Livello di classificazione CDM del dispositivo C6
• Intervallo di temperatura di giunzione da –40°C a +150°C
• Corrente di riposo di 15 µA senza carico (tipica) con uscita a 3,3 V
• Pacchetto VQFN da 5,0 mm × 4,0 mm con o senza fianchi bagnabili e spaziatura VIN di 0,6 mm
• Bassa EMI e rumore di commutazione
• Opzione di diffusione dello spettro
• Sincronizzazione della frequenza esterna
• Uscita RESET con filtro interno e timer di rilascio 3 ms
• Modalità PWM forzata selezionabile tramite pin
• Compensazione integrata, soft start, limite di corrente, spegnimento termico e UVLO
• Dropout da 0,6 V a 3,5 A a 105 °C TA
• ±1% di tolleranza della tensione di uscita (da –40°C a 125°C TJ)
• Disponibile con uscita fissa a 5 V, 3,3 V o regolabile
Attributi del prodotto diLM536353QRNLRQ1
|
TIPO
|
DESCRIZIONE
|
|---|---|
|
Categoria
|
Circuiti integrati (CI)
Gestione energetica (PMIC)
Regolatori di tensione - Regolatori a commutazione DC DC
|
|
Mfr
|
TI
|
|
Serie
|
Settore automobilistico, AEC-Q100
|
|
Stato del prodotto
|
Attivo
|
|
Funzione
|
Step-Down
|
|
Configurazione dell'uscita
|
Positivo
|
|
Topologia
|
secchio
|
|
Numero di uscite
|
1
|
|
Tensione - Ingresso (Min)
|
3,9 V
|
|
Tensione - Ingresso (max)
|
36V
|
|
Corrente - Uscita
|
3,5 A
|
|
Frequenza - Commutazione
|
2,1MHz
|
|
Raddrizzatore sincrono
|
SÌ
|
|
temperatura di esercizio
|
-40°C ~ 150°C (TJ)
|
|
Tipo di montaggio
|
Montaggio superficiale, fianco bagnabile
|
|
Confezione/caso
|
22-VFQFN
|
|
Pacchetto dispositivo fornitore
|
22-VQFN-HR (5x4)
|
|
Numero del prodotto di base
|
LM536353
|
Descrizione
Il regolatore buck sincrono LM53625-Q1/LM53635-Q1 è ottimizzato per le applicazioni automobilistiche, fornendo una tensione di uscita di 5 V, 3,3 V o un'uscita regolabile.I circuiti avanzati ad alta velocità consentono a LM53625-Q1/LM53635-Q1 di regolare da un ingresso di 18 V a un'uscita di 3,3 V a una frequenza fissa di 2,1 MHz.L'architettura innovativa consente a questo dispositivo di regolare un'uscita di 3,3 V da una tensione di ingresso di soli 3,55 V. Tutti gli aspetti dell'LM53625-Q1/LM53635-Q1 sono ottimizzati per i clienti industriali automobilistici e orientati alle prestazioni.Un intervallo di tensione di ingresso fino a 36 V, con tolleranza ai transitori fino a 42 V, semplifica la progettazione della protezione da sovratensione in ingresso.Il pacchetto Hotrod QFN qualificato per il settore automobilistico con fianchi bagnabili riduce l'induttanza parassita e la resistenza aumentando l'efficienza, riducendo al minimo il ronzio del nodo di commutazione e riducendo drasticamente l'interferenza elettromagnetica (EMI).Un'uscita di ripristino open-drain, con filtro e ritardo integrati, fornisce un'indicazione fedele dello stato del sistema.Questa caratteristica annulla la necessità di un componente di supervisione aggiuntivo, risparmiando costi e spazio sulla scheda.La transizione senza soluzione di continuità tra le modalità PWM e PFM e la bassa corrente di riposo (solo 15 µA per l'opzione 3,3 V) assicurano un'elevata efficienza e risposte transitorie superiori a tutti i carichi.
