circuiti integrati lineari LD1117AS33TR IC Reg Linear di 3.3V 1A SOT223
Dettagli:
| Luogo di origine: | originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | LD1117AS33TR |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Contenitore di cartone |
| Tempi di consegna: | giorni 1-3working |
| Termini di pagamento: | T/T, L/C |
| Capacità di alimentazione: | 100.000 |
|
Informazioni dettagliate |
|||
| Stato del prodotto: | Attivo | Configurazione di uscita: | Positivo |
|---|---|---|---|
| Tipo dell'uscita: | Riparato | Numero dei regolatori: | 1 |
| Tensione - introdotta (massimo): | 15V | Tensione - uscita (min/riparato): | 3.3V |
| Interruzione procedura di tensione (massima): | 1.3V @ 1A | Corrente - uscita: | 1A |
| Evidenziare: | Circuiti integrati lineari SOT223,circuiti integrati lineari di 3.3V 1A,LD1117AS33TR IC Reg Linear |
||
Descrizione di prodotto

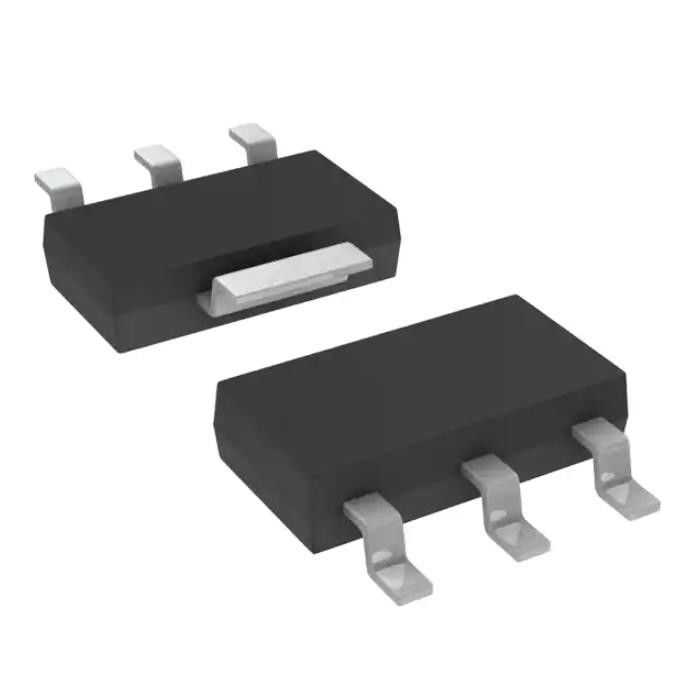

L'uso generale di LD1117AS33TR trasmette il CI Reg Linear 3.3v 1a Sot223
Il positivo lineare di IC del regolatore di tensione ha riparato 1 uscita 1A SOT-223
Specifiche di LD1117AS33TR
| TIPO | DESCRIZIONE |
| Categoria | Circuiti integrati (CI) |
| Gestione di potere (PMIC) | |
| Regolatori di tensione - lineari | |
| Mfr | STMicroelectronics |
| Serie | - |
| Pacchetto | Nastro & bobina (TR) |
| Tagli il nastro (CT) | |
| Digi-Reel® | |
| Stato del prodotto | Attivo |
| Configurazione di uscita | Positivo |
| Tipo dell'uscita | Riparato |
| Numero dei regolatori | 1 |
| Tensione - introdotta (massimo) | 15V |
| Tensione - uscita (min/riparato) | 3.3V |
| Tensione - uscita (massima) | - |
| Interruzione procedura di tensione (massima) | 1.3V @ 1A |
| Corrente - uscita | 1A |
| Corrente - tranquillo (quoziente d'intelligenza) | 10 mA |
| PSRR | 75dB (120Hz) |
| Caratteristiche di controllo | - |
| Caratteristiche di protezione | Sopra la corrente, sopra la temperatura |
| Temperatura di funzionamento | 0°C ~ 125°C |
| Montaggio del tipo | Supporto di superficie |
| Pacchetto/caso | TO-261-4, TO-261AA |
| Pacchetto del dispositivo del fornitore | SOT-223 |
| Numero del prodotto di base | LD1117 |
Caratteristiche di LD1117AS33TR
• Tensione bassa di interruzione procedura:
– Un tipo di 1,15 V. @ IOUT = 1 A, °C 25
• Corrente tranquilla molto bassa:
– tipo di 5 mA. @ °C 25
• Corrente d'uscita fino a 1 A
• Tensione in uscita fissa di:
– 1,2 V, 1,8 V, 3,3 V
• Disponibilità regolabile di versione (VREF = V) 1,25
• Limite corrente e termico interno
• ΜF soltanto 10 per stabilità
applicazione di LD1117AS33TR
Il LD1117A regolabile ha una tensione stabilizzata termica 1,25 di riferimento del ± 0,012 V fra perni di registrazione e FUORI. IADJ è un tipo di 60 µA. (un massimo di 120 µA) e ΔIADJ è 1 tipo del µA. (un massimo di 5 µA). R1 è normalmente fisso a 120 Ω. Da figura 6 ciò che segue è ottenuto: VOUT = VREF + R2 (IADJ + IR1) = VREF + R2 (IADJ +VREF /R1) = VREF (1 + R2/R1) + R2 x IADJ. Nelle applicazioni normali il valore R2 è nell'ordine degli alcuni kΩ, in modo dal prodotto di R2 x IADJ non può essere considerato nel calcolo di VOUT; l'espressione di cui sopra poi diventa: VOUT = VREF (1 + R2/R1). Per avere un migliore regolamento del carico è importante realizzare un buon collegamento di Kelvin delle resistenze R1 e R2. In particolare, il collegamento R1 deve essere realizzato molto vicino al perni di registrazione e FUORI, mentre il collegamento di terra R2 deve essere disposto così vicino a possibile al perno negativo del carico. Il rifiuto dell'ondulazione può essere migliorato presentando un condensatore elettrolitico di 10 µF disposto parallelamente alla resistenza R2 (si veda figura 8).
Classificazioni dell'esportazione & ambientali di LD1117AS33TR
| ATTRIBUTO | DESCRIZIONE |
| Stato di RoHS | ROHS3 compiacente |
| Livello di sensibilità di umidità (MSL) | 1 (illimitato) |
| Stato di PORTATA | RAGGIUNGA inalterato |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
