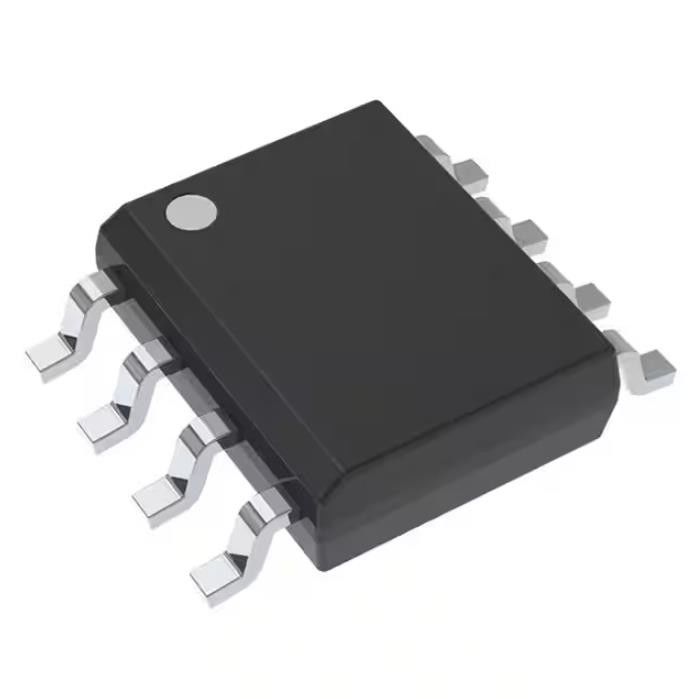

circuiti integrati 5V 50MA 8SOIC IC Reg Chip lineare LM2936MX-5.0 NOPB
Dettagli:
| Luogo di origine: | originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | LM2936MX-5.0/NOPB |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Contenitore di cartone |
| Tempi di consegna: | giorni 1-3working |
| Termini di pagamento: | T/T, L/C |
| Capacità di alimentazione: | 100.000 |
|
Informazioni dettagliate |
|||
| Interruzione procedura di tensione (massima): | 0.4V @ 50mA | Corrente - uscita: | 50mA |
|---|---|---|---|
| Corrente - tranquillo (quoziente d'intelligenza): | µA 9 | Corrente - rifornimento (massimo): | 2,5 mA |
| PSRR: | 60dB (120Hz) | Montaggio del tipo: | Supporto di superficie |
| Caratteristiche di protezione: | Sopra la temperatura, polarità inversa, cortocircuito | Temperatura di funzionamento: | -40°C ~ 125°C (TJ) |
| Evidenziare: | LM2936MX-5.0 NOPB,5V 50MA 8SOIC IC Reg lineare,5V 50MA 8SOIC chip lineare |
||
Descrizione di prodotto
LM2936MX-5.0/NOPB Relè per uso generico Ic Reg lineare 5v 50ma 8soic
Regolatore di tensione lineare IC positivo fisso 1 uscita 50mA 8-SOIC
Specifiche diLM2936MX-5.0/NOPB
| TIPO | DESCRIZIONE |
| Categoria | Circuiti integrati (CI) |
| Gestione energetica (PMIC) | |
| Regolatori di tensione - Lineari | |
| Mfr | Strumenti texani |
| Serie | - |
| Pacchetto | Nastro e bobina (TR) |
| Nastro tagliato (CT) | |
| Digi-Reel® | |
| Stato del prodotto | Attivo |
| Configurazione dell'uscita | Positivo |
| Tipo di uscita | Fisso |
| Numero di regolatori | 1 |
| Tensione - Ingresso (max) | 40 V |
| Tensione - Uscita (Min/Fisso) | 5V |
| Tensione - Uscita (max) | - |
| Caduta di tensione (max) | 0,4 V a 50 mA |
| Corrente - Uscita | 50mA |
| Corrente - A riposo (Iq) | 9µA |
| Corrente - Fornitura (Max) | 2,5 mA |
| PSRR | 60dB (120Hz) |
| Funzionalità di controllo | - |
| Funzioni di protezione | Surriscaldamento, inversione di polarità, cortocircuito |
| temperatura di esercizio | -40°C ~ 125°C (TJ) |
| Tipo di montaggio | Montaggio superficiale |
| Confezione/caso | 8-SOIC (0,154", 3,90 mm di larghezza) |
| Pacchetto dispositivo fornitore | 8-SOIC |
| Numero del prodotto di base | LM2936 |
Caratteristiche diLM2936MX-5.0/NOPB
• LM2936 Intervallo VIN operativo da 5,5 V a 40 V
• LM2936HV Intervallo VIN operativo da 5,5 V a 60 V
• Corrente di riposo ultra bassa (IQ ≤ 15 μA per IOUT = 100 μA)
• Fisso 3 V, 3,3 V o 5 V con uscita 50 mA
• Tolleranza dell'uscita iniziale ±2%.
• Tolleranza di uscita ±3% su linea, carico e temperatura
• Tensione di caduta Tipicamente 200 mV a IOUT = 50 mA
• Protezione tensione di ingresso –24 V
• Protezione dai transitori di ingresso –50 V
• Limite di corrente di cortocircuito interno
• Protezione interna da spegnimento termico
• Pin di arresto disponibile con pacchetto LM2936BM
Applicazioni DiLM2936MX-5.0/NOPB
• Settore automobilistico
• Controlli Industriali
• Punto di carico
Classificazioni ambientali e di esportazione diLM2936MX-5.0/NOPB
| ATTRIBUTO | DESCRIZIONE |
| Stato RoHS | Conforme a ROHS3 |
| Livello di sensibilità all'umidità (MSL) | 1 (illimitato) |
| Stato REACH | REACH Inalterato |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
