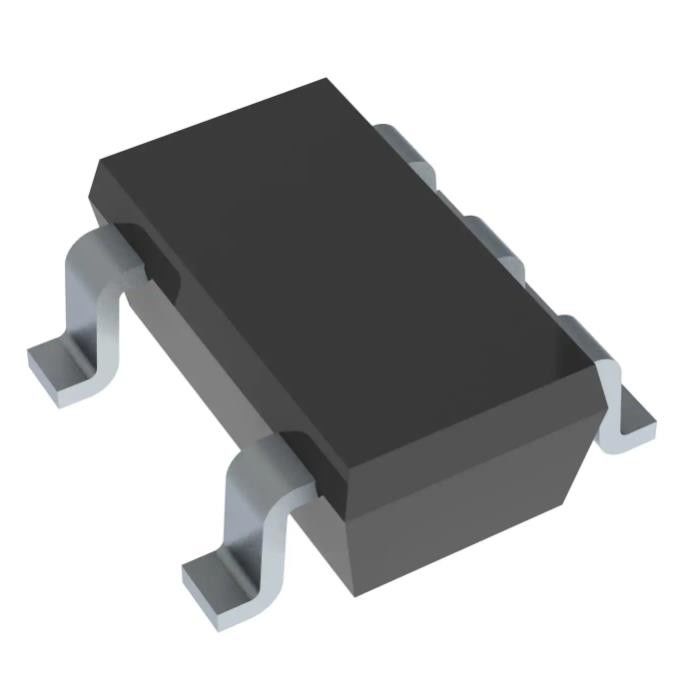

TLVH431AQDBVRQ1 SOT23-5 IC riferimento tensione shunt VREF SHUNT
Dettagli:
| Luogo di origine: | originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | TLVH431AQDBVRQ1 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Contenitore di cartone |
| Tempi di consegna: | giorni 1-3working |
| Termini di pagamento: | T/T, L/C |
| Capacità di alimentazione: | 100.000 |
|
Informazioni dettagliate |
|||
| Stato del prodotto: | Attivo | Tipo di riferimento: | Scambio |
|---|---|---|---|
| Tipo dell'uscita: | regolabile | Tensione - uscita (min/riparato): | 1.24V |
| Tensione - uscita (massima): | 18 V | Corrente - uscita: | 70 mA |
| Tolleranza: | ±1% | Corrente - catodo: | 100 µA |
| Evidenziare: | TLVH431AQDBVRQ1,SOT23-5 CI di riferimento tensione shunt,CI di riferimento tensione shunt |
||
Descrizione di prodotto
TLVH431AQDBVRQ1 Emmc Memory Chip Ic Vref Shunt Adj 1% Sot23-5
Circuito integrato di riferimento tensione shunt Regolabile 1,24 V 18 V V ±1% 70 mA SOT-23-5
Specifiche diTLVH431AQDBVRQ1
| TIPO | DESCRIZIONE |
| Categoria | Circuiti integrati (CI) |
| Gestione energetica (PMIC) | |
| Riferimento di tensione | |
| Mfr | Strumenti texani |
| Serie | Settore automobilistico, AEC-Q100 |
| Pacchetto | Nastro e bobina (TR) |
| Nastro tagliato (CT) | |
| Digi-Reel® | |
| Stato del prodotto | Attivo |
| Tipo di riferimento | Shunt |
| Tipo di uscita | Regolabile |
| Tensione - Uscita (Min/Fisso) | 1,24 V |
| Tensione - Uscita (max) | 18 v |
| Corrente - Uscita | 70 mA |
| Tolleranza | ±1% |
| Corrente - Catodo | 100µA |
| temperatura di esercizio | -40°C ~ 125°C (TA) |
| Tipo di montaggio | Montaggio superficiale |
| Confezione/caso | SC-74A, SOT-753 |
| Pacchetto dispositivo fornitore | SOT-23-5 |
| Numero del prodotto di base | TLVH431 |
Caratteristiche diTLVH431AQDBVRQ1
• Qualificato per applicazioni automobilistiche
• Funzionamento a bassa tensione: fino a 1,24 V
• Tolleranze della tensione di riferimento a 25°C
– 0,5% per Grado B
– 1% per il Grado A
• Tensione di uscita regolabile, VO = VREF a 18 V
• Ampio intervallo di corrente catodica operativa:
Da 100 μA a 70 mA
• Impedenza di uscita tipica di 0,25 Ω
• Specifiche da –40°C a 125°C
Applicazioni DiTLVH431AQDBVRQ1
I dispositivi TLVH431 sono riferimenti di tensione regolabili a 3 terminali a bassa tensione, con stabilità termica specificata nell'intervallo di temperatura automobilistico.La tensione di uscita può essere impostata su qualsiasi valore compreso tra V REF (1,24 V) e 18 V con due resistori esterni (vedere Figura 2).Questi dispositivi funzionano con una tensione inferiore (1,24 V) rispetto ai ampiamente utilizzati riferimenti di regolatori shunt TL431 e TL1431.
Classificazioni ambientali e di esportazione diTLVH431AQDBVRQ1
| ATTRIBUTO | DESCRIZIONE |
| Stato RoHS | Conforme a ROHS3 |
| Livello di sensibilità all'umidità (MSL) | 1 (illimitato) |
| Stato REACH | REACH Inalterato |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
