17mA AEC-Q100 Circuiti integrati di alimentazione PMIC per autoveicoli TPS65941111RWERQ1
Dettagli:
| Luogo di origine: | originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | TPS65941111RWERQ1 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Contenitore di cartone |
| Tempi di consegna: | giorni 1-3working |
| Termini di pagamento: | T/T, L/C |
| Capacità di alimentazione: | 100.000 |
|
Informazioni dettagliate |
|||
| Serie: | Automobilistico, AEC-Q100 | Pacchetto: | Nastro & bobina (TR) |
|---|---|---|---|
| Stato del prodotto: | Attivo | Applicazioni: | Automobilistico |
| Corrente - rifornimento: | 17mA | Tensione - rifornimento: | 2.8V ~ 5.5V |
| Temperatura di funzionamento: | -40°C ~ 125°C (TUM) | Montaggio del tipo: | Supporto di superficie, fianco bagnabile |
| Evidenziare: | TPS65941111RWERQ1,PMIC automobilistico AEC Q100,PMIC automobilistico 17mA |
||
Descrizione di prodotto
TPS65941111RWERQ1 Interruttore di alimentazione Ics 296-Tps65941111rwerq1tr-Nd

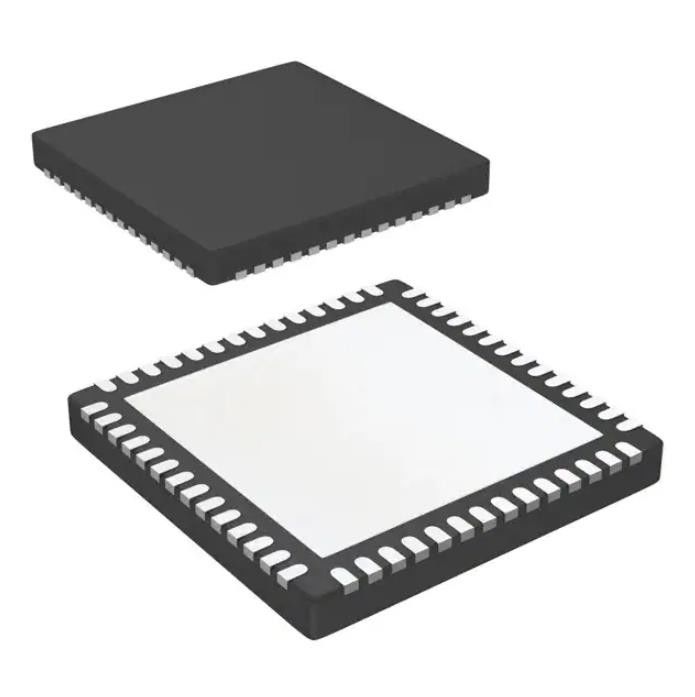

Automotive PMIC 56-VQFNP (8x8)
Specifiche di TPS65941111RWERQ1
| TIPO | DESCRIZIONE |
| Categoria | Circuiti integrati (CI) |
| Gestione energetica (PMIC) | |
| Gestione energetica - Specializzata | |
| Mfr | Strumenti texani |
| Serie | Settore automobilistico, AEC-Q100 |
| Pacchetto | Nastro e bobina (TR) |
| Stato del prodotto | Attivo |
| Applicazioni | Settore automobilistico |
| Corrente - Fornitura | 17mA |
| Tensione - Alimentazione | 2,8 V ~ 5,5 V |
| temperatura di esercizio | -40°C ~ 125°C (TA) |
| Tipo di montaggio | Montaggio superficiale, fianco bagnabile |
| Confezione/caso | 56-VFQFN Piazzola esposta |
| Pacchetto dispositivo fornitore | 56-VQFNP (8x8) |
| Numero del prodotto di base | TPS65941111 |
Caratteristiche diTPS65941111RWERQ1
• Qualificato per applicazioni automobilistiche
• AEC-Q100 qualificato con i seguenti risultati:
– Il dispositivo funziona con alimentazione in ingresso da 3 V a 5,5 V
– Grado di temperatura del dispositivo 1: intervallo di temperatura ambiente di funzionamento da –40°C a +125°C
– Livello di classificazione HBM del dispositivo 2
– Livello di classificazione CDM del dispositivo C4A
• Conforme alla sicurezza funzionale
– Sviluppato per applicazioni di sicurezza funzionale
– Documentazione disponibile per aiutare la progettazione del sistema ISO 26262 fino ad ASIL-D
– Documentazione disponibile per aiutare la progettazione del sistema IEC 61508 fino a SIL-3
– Capacità sistematica fino ad ASIL-D
– Integrità hardware fino a ASIL-D
– Monitoraggio della tensione di alimentazione in ingresso e protezione da sovratensione
– Monitoraggio sotto/sovratensione e sovracorrente
monitor su tutte le linee di alimentazione in uscita
– Watchdog con trigger selezionabile / modalità Q&A
– Due monitor del segnale di errore (ESM) con
livello selezionabile / modalità PWM
– Monitoraggio termico con avviso di alta temperatura e spegnimento termico
– Rilevamento degli errori di bit-integrity (CRC) sui registri di configurazione interni e sulla memoria non volatile (NVM)
• Basso consumo energetico
– Corrente di arresto tipica di 2 μA
– 7 μA tipico in modalità solo alimentazione di riserva
– 20 μA tipici in modalità standby a basso consumo
• Cinque regolatori di alimentazione in modalità commutata step-down (BUCK):
– Intervallo della tensione di uscita da 0,3 V a 3,34 V con incrementi di 5, 10 o 20 mV
– Uno con 4 A, tre con 3,5 A e uno con capacità di corrente di uscita di 2 A
– Capacità multifase flessibile per quattro BUCK: fino a 14 A di corrente in uscita da un singolo binario
– Protezione da cortocircuito e sovracorrente
– Soft-start interno per la limitazione della corrente di spunto
– Frequenza di commutazione 2,2 MHz / 4,4 MHz
– Possibilità di sincronizzarsi con l'ingresso del clock esterno
• Tre regolatori lineari a bassa caduta di tensione (LDO) con modalità di bypass configurabile
– Intervallo di tensione di uscita da 0,6 V a 3,3 V con incrementi di 50 mV in modalità di regolazione lineare
ApplicazioniDiTPS65941111RWERQ1
• Infotainment automobilistico e cluster digitale, sistemi di navigazione, telematica, elettronica della carrozzeria e illuminazione
• Sistema avanzato di assistenza alla guida (ADAS)
• Controllo e automazione industriale
Classificazioni ambientali e di esportazione diTPS65941111RWERQ1
| ATTRIBUTO | DESCRIZIONE |
| Stato RoHS | Non applicabile |
| Livello di sensibilità all'umidità (MSL) | 3 (168 ore) |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
