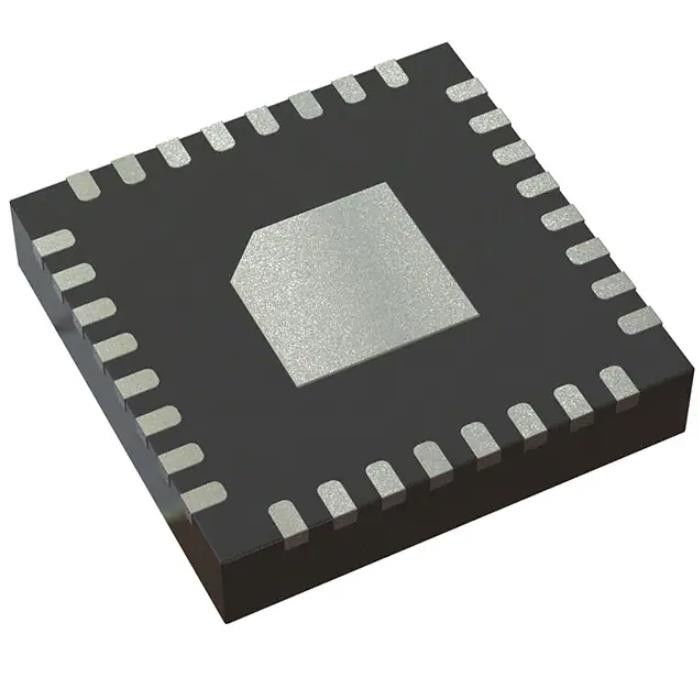

32VQFN Transceiver IC Circuiti integrati di alimentazione TUSB1210BRHBR
Dettagli:
| Luogo di origine: | originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | TUSB1210BRHBR |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Contenitore di cartone |
| Tempi di consegna: | giorni 1-3working |
| Termini di pagamento: | T/T, L/C |
| Capacità di alimentazione: | 100.000 |
|
Informazioni dettagliate |
|||
| Tipo di stato del prodotto: | Attivo | Tipo: | Ricetrasmettitore |
|---|---|---|---|
| Protocollo: | USB 2.0 | Numero dei driver/ricevitori: | 1/1 |
| Duplex: | Metà | Isteresi del ricevitore: | 50 mV |
| Tasso di dati: | 480Mbps | Tensione - rifornimento: | 2.7V ~ 4.8V |
| Evidenziare: | CI ricetrasmettitore 32VQFN,CI di commutazione alimentazione 32VQFN,TUSB1210BRHBR |
||
Descrizione di prodotto
TUSB1210BRHBR Interruttore di alimentazione Ic Ic Transceiver Half 1/1 32vqfn
Ricetrasmettitore 1/1 Half USB 2.0 32-VQFN (5x5)
Specifiche di TUSB1210BRHBR
| TIPO | DESCRIZIONE |
| Categoria | Circuiti integrati (CI) |
| Interfaccia | |
| Driver, ricevitori, ricetrasmettitori | |
| Mfr | Strumenti texani |
| Serie | - |
| Pacchetto | Nastro e bobina (TR) |
| Nastro tagliato (CT) | |
| Digi-Reel® | |
| Stato del prodotto | Attivo |
| Tipo | Ricetrasmettitore |
| Protocollo | USB 2.0 |
| Numero di driver/ricevitori | 1/1 |
| Duplex | Metà |
| Isteresi del ricevitore | 50 mV |
| Velocità dati | 480Mbps |
| Tensione - Alimentazione | 2,7 V ~ 4,8 V |
| temperatura di esercizio | -40°C ~ 85°C |
| Tipo di montaggio | Montaggio superficiale |
| Confezione/caso | 32-VFQFN Piazzola esposta |
| Pacchetto dispositivo fornitore | 32-VQFN (5x5) |
| Numero del prodotto di base | TUSB1210 |
Caratteristiche diTUSB1210BRHBR
• Chip transceiver USB 2.0 PHY, progettato per interfacciarsi con un controller USB tramite un'interfaccia ULPI, pienamente compatibile con:
– Specifica bus seriale universale Rev. 2.0
– Supplemento in movimento alla specifica USB 2.0 Rev. 1.3
– Specifiche UTMI+ low pin interface (ULPI) Rev. 1.1
– Interfaccia SDR ULPI a 12 pin
• Compensazione dei componenti esterni della linea DP/DM (brevetto #US7965100 B1)
• Interfacce per i core dei dispositivi host, periferici e OTG;ottimizzato per dispositivi portatili o ASIC di sistema con core del dispositivo USB OTG integrato
• Front-end fisico USB OTG completo che supporta il protocollo di negoziazione host (HNP) e il protocollo di richiesta di sessione (SRP)
• Il circuito di protezione da sovratensione VBUS protegge il pin VBUS nell'intervallo da –2 V a 20 V
• Protezione da cortocircuito interna a 5 V dei pin DP, DM e ID per il cortocircuito del cavo al pin VBUS
• Interfaccia ULPI:
– Interfaccia I/O (1,8 V) ottimizzata per impedenza di linea non terminata di 50 Ω
– Il pin ULPI CLOCK (60 MHz) supporta configurazioni di clock di input e output
– Set di registri conforme a ULPI completamente programmabile
• Intervallo completo di temperature di esercizio di livello industriale da –40°C a 85°C
• Disponibile in un package quad flat a 32 pin senza piombo [QFN (RHB)].
ApplicazioniDiTUSB1210BRHBR
• Cellulari
• Computer portatili
• Dispositivi tablet
• Console per videogiochi
• Computer desktop
• Lettori musicali portatili
Classificazioni ambientali e di esportazione diTUSB1210BRHBR
| ATTRIBUTO | DESCRIZIONE |
| Stato RoHS | Conforme a ROHS3 |
| Livello di sensibilità all'umidità (MSL) | 2 (1 anno) |
| Stato REACH | REACH Inalterato |
| ECCN | 5A991G |
| HTSUS | 8542.39.0001 |
