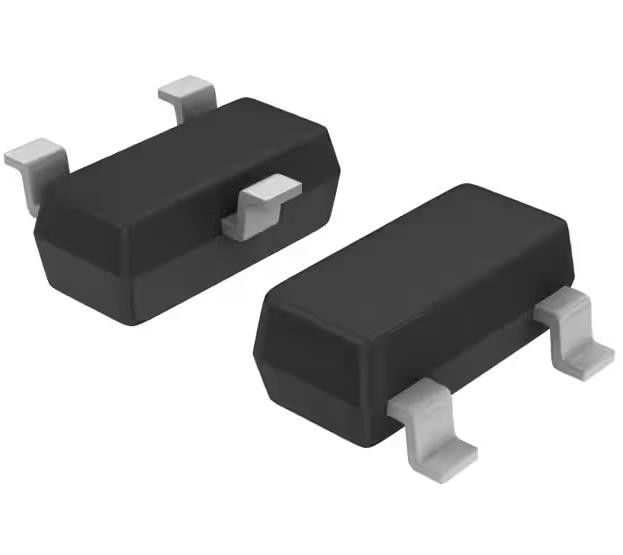

IRLML5103TRPBF Componenti elettronici MOSFET P-Channel 30 V 760mA 540mW
Dettagli:
| Luogo di origine: | Originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | IRLML5103TRPBF |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Cartone |
| Tempi di consegna: | 3-5 giorni |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 1000 |
|
Informazioni dettagliate |
|||
| Tipo del FET: | P-Manica | Vuoti a tensione di fonte (Vdss): | 30 V |
|---|---|---|---|
| Corrente - Scarico continuo (Id) @ 25°C: | 760mA (tum) | Tensione di controllo (Max Rds On, Min Rds On): | 4.5V, 10V |
| RDS (massimo) @ sull'identificazione, Vgs: | 600mOhm @ 600mA, 10V | Identificazione di Vgs (Th) (massimo) @: | 1V @ 250µA |
| Tassa del portone (Qg) (massimo) @ Vgs: | 5,1 nC @ 10 V | Vgs (massimo): | ±20V |
| Capacità introdotta (Ciss) (massimo) @ Vds: | 75 pF @ 25 V | Dissipazione di potere (massima): | 540mW (tum) |
Descrizione di prodotto
IRLML5103TRPBF Componenti elettronici MOSFET P-Channel 30 V 760mA 540mW
MOSFET P-CH 30V 760MA SOT23
Specificità diIRLML5103TRPBF
| TIPO | Descrizione |
| Categoria | FET singoli, MOSFET |
| Mfr | Infineon Technologies |
| Serie | HEXFET® |
| Pacco | Nastro e bobina (TR) |
| Status del prodotto | Attivo |
| Tipo di FET | Canale P |
| Tecnologia | MOSFET (ossido metallico) |
| Voltaggio di scarico alla fonte (Vdss) | 30 V |
| Corrente - scarico continuo (Id) @ 25°C | 760 mA (Ta) |
| Tensione di azionamento (max Rds On, min Rds On) | 4.5V, 10V |
| Rds On (Max) @ Id, Vgs | 600mOhm @ 600mA, 10V |
| Vgs(th) (Max) @ Id | 1V @ 250μA |
| Carica della porta (Qg) (Max) @ Vgs | 5.1 nC @ 10 V |
| Vgs (Max) | ± 20V |
| Capacità di ingresso (Ciss) (Max) @ Vds | 75 pF @ 25 V |
| Caratteristica FET | - |
| Dissipazione di potenza (Max) | 540 mW (Ta) |
| Temperatura di funzionamento | -55°C ~ 150°C (TJ) |
| Tipo di montaggio | Montaggio superficiale |
| Confezione del dispositivo del fornitore | Micro3TM/SOT-23 |
| Confezione / Cassa | TO-236-3, SC-59, SOT-23-3 |
| Numero del prodotto di base | IRLML5103 |
Caratteristiche delIRLML5103TRPBF
* Tecnologia di generazione V
* Ultra-bassa resistenza
* P-ChannelMOSFET
* SOT-23 Footprint
* Profilo basso (< 1,1 mm)
* Disponibile su nastro e rulli
* Cambiamento veloce
* Senza piombo
* Compatibile con la RoHS, privo di alogeni
Descrizioni diIRLML5103TRPBF
Gli HEXFET di quinta generazione di International Rectifier utilizzano tecniche di elaborazione avanzate per ottenere una resistenza di carico estremamente bassa per area di silicio.combinato con la velocità di commutazione veloce e il design robusto del dispositivo per cui i MOSFET HEXFET Power sono ben noti, fornisce al progettista un dispositivo estremamente efficiente e affidabile da utilizzare in una vasta gamma di applicazioni.
Classificazioni ambientali e di esportazioneIRLML5103TRPBF
| Attributo | Descrizione |
| Status RoHS | Compatibilità ROHS3 |
| livello di sensibilità all'umidità (MSL) | 1 (illimitato) |
| Status REACH | REACH non interessato |
| ECCN | EAR99 |
| HTSUS | 8541.21.0095 |
