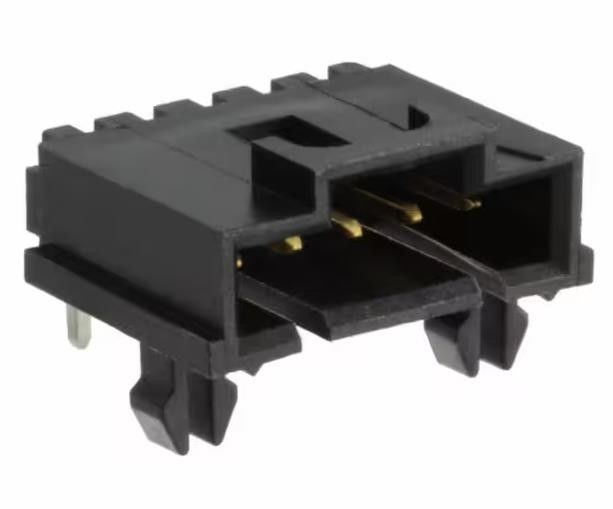

705510074 Intestazione del connettore attraverso l'angolo destro dell'apertura 5 Posizione 0,100" 2,54 mm
Dettagli:
| Luogo di origine: | Originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | 705510074 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Cartone |
| Tempi di consegna: | 3-5 giorni |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 1000 |
|
Informazioni dettagliate |
|||
| Tipo di fissaggio: | Supporto del fermo | Lunghezza di contatto - accoppiandosi: | 0,240" (6.10mm) |
|---|---|---|---|
| Lunghezza di contatto - posta: | 0,130" (3.30mm) | Altezza dell'isolamento: | 0.215" (5.45mm) |
| Forma del contatto: | quadrato | Rivestimento del contatto - accoppiandosi: | D'oro |
| Spessore di rivestimento del contatto - accoppiandosi: | 300,0 μm (0,76 μm) | ||
| Evidenziare: | 705510074,Attraverso l' intestazione del connettore,5P Intestazione del connettore |
||
Descrizione di prodotto
705510074 Intestazione del connettore attraverso il foro angolo destro 5 posizione 0,100 " (2,54 mm)
Connessione di comando R/A 5POS 2.54MM
Specificità di705510074
| TIPO | Descrizione |
| Categoria | Connettori, interconnettori |
| Capi, spilli maschili | |
| Mfr | Molex |
| Serie | SL 70551 |
| Pacco | Altri prodotti |
| Tipo di connettore | Titolo |
| Tipo di contatto | Pin maschio |
| Pitch - Accoppiamento | 0.100" (2.54mm) |
| Numero di posizioni | 5 |
| Numero di righe | 1 |
| Distanza tra le righe - accoppiamento | - |
| Numero di posizioni caricate | Tutti |
| Stile | Fabbricazione di apparecchiature per la trasmissione |
| Capote | Involto - 4 Pareti |
| Tipo di montaggio | Attraverso il buco, ad angolo retto |
| Terminare | Saldatura |
| Tipo di fissaggio | Tenitore di serratura |
| Lungozza di contatto - accoppiamento | 0.240" (6.10mm) |
| Lungozza di contatto - posta | 0.130" (3,30 mm) |
| Lunghezza totale del contatto | - |
| Altezza dell'isolamento | 0.215" (5.45mm) |
| Forma del contatto | Quadrato |
| Finitura di contatto - accoppiamento | D'oro |
| Spessore della finitura - accoppiamento | 30.0μmin (0,76μm) |
| Contatto finale - Posta | Altri prodotti |
| Materiale di contatto | Fosforo bronzo |
| Materiale isolante | Poliestere, riempito di vetro |
| Caratteristiche | Blocco a bordo |
| Temperatura di funzionamento | -40°C ~ 105°C |
| Protezione contro l'ingresso | - |
| Indice di infiammabilità del materiale | UL94 V-0 |
| Colore isolante | Nero |
| Corrente nominale (ampere) | - |
| Valore nominale della tensione | 250 V |
| Altezze di impilazione accoppiate | - |
| Spessore della finitura di contatto | 740,8 μm (1,90 μm) |
| Applicazioni | Automotive, di uso generale, industria, medicina |
| Numero del prodotto di base | 70551 |
Caratteristichedi705510074
* Funzionamento: da -40 °C a +105 °C
* Non funzionante da -40 °C a +105 °C
Applicazionidi705510074
* 70021, maschio, terminale di crimping
* 70058, scatola femminile, terminale di crimping
* 71851, scatola femminile, terminale di frenatura ad alta forza
* 70066 e 70107, singola fila, alloggiamento a crimp
* 70450 e 74130, doppia fila, alloggiamento a crimp
* 70400, femmina, singola fila, dislocazione di isolamento, gruppo di connettori
* 70475 & 71178,maschio, singola fila, dislocazione di isolamento, gruppo di connettori
Classificazioni ambientali ed esportazionidi705510074
| Attributo | Descrizione |
| Status RoHS | Compatibilità ROHS3 |
| livello di sensibilità all'umidità (MSL) | 1 (illimitato) |
| Status REACH | REACH non interessato |
| ECCN | EAR99 |
| HTSUS | 8536.69.4040 |
