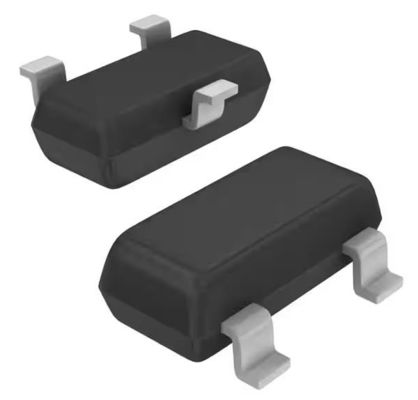

SZBZX84C15ET1G Diodo Zener 15 V 225 mW ± 6% Montatura superficiale SOT-23-3 (TO-236)
Dettagli:
| Luogo di origine: | originario |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | SZBZX84C15ET1G |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Cartone |
| Tempi di consegna: | 3-5 giorni |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 1000 |
|
Informazioni dettagliate |
|||
| Tensione - Zener (Nom) (Vz): | 15 V | Tolleranza: | ±6% |
|---|---|---|---|
| Impedenza (massima) (Zzt): | 30 ohm | Potere (watt): | 225 mW |
| Corrente - perdita inversa @ Vr: | 50 nA @ 10,5 V | Tensione - di andata (Vf) (massimo) @ se: | 900 mV a 10 mA |
Descrizione di prodotto
SZBZX84C15ET1G Diodo Zener 15 V 225 mW ± 6% Montatura superficiale SOT-23-3 (TO-236)
Specificità diSZBZX84C15ET1G
| TIPO | Descrizione |
| Categoria | Prodotti di semiconduttori discreti |
| Diodi | |
| Zener | |
| Diodi Zener singoli | |
| Mfr | semi |
| Serie | Automotive, AEC-Q101 |
| Pacco | Nastro e bobina (TR) |
| Nastro di taglio (CT) | |
| Status del prodotto | Attivo |
| Voltaggio - Zener (Nom) (Vz) | 15 V |
| Tolleranza | ± 6% |
| Potenza - Max | 225 mW |
| Impedenza (Max) (Zzt) | 30 Ohm |
| Corrente - perdite inverse @ Vr | 50 nA @ 10,5 V |
| Voltaggio - avanti (Vf) (max) @ Se | 900 mV @ 10 mA |
| Temperatura di funzionamento | -65°C ~ 150°C (TJ) |
| Tipo di montaggio | Montaggio superficiale |
| Confezione / Cassa | TO-236-3, SC-59, SOT-23-3 |
| Confezione del dispositivo del fornitore | SOT-23-3 (TO-236) |
| Numero del prodotto di base | SZBZX84 |
Caratteristiche delSZBZX84C15ET1G
• 250 mW di potenza su scheda FR−4 o FR−5
• Intervallo di tensione di rottura di Zener − 2,4 V a 75 V
• pacchetto progettato per l'assemblaggio ottimale automatizzato dei pannelli
• Piccole dimensioni di pacchetto per applicazioni ad alta densità
• Classificazione ESD di classe 3 (> 16 kV) per modello di corpo umano
• Potenza massima − 225 W (8 x 20 s)
• Prefisso SZ per applicazioni automobilistiche e altre applicazioni che richiedono requisiti unici di modifica del sito e del controllo; AEC-Q101 qualificato e in grado di effettuare PPAP
• Questi dispositivi sono privi di Pb− e sono conformi alla RoHS
Applicazioni di SZBZX84C15ET1G
Questa serie di diodi Zener è offerta nel comodo pacchetto in plastica SOT-23 da montare in superficie.Sono adatti ad applicazioni come i telefoni cellulari, portatili a mano, e schede PC ad alta densità.
Classificazioni ambientali e di esportazioneSZBZX84C15ET1G
| Attributo | Descrizione |
| Status RoHS | Compatibilità ROHS3 |
| livello di sensibilità all'umidità (MSL) | 1 (illimitato) |
| Status REACH | REACH non interessato |
| ECCN | EAR99 |
| HTSUS | 8541.10.0050 |
