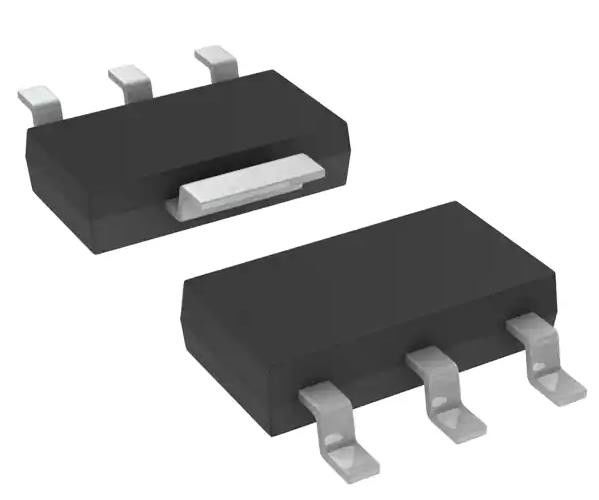

NCP1117STAT3G Regulatore di tensione lineare IC regolabile positivamente 1 uscita 1A SOT-223
Dettagli:
| Luogo di origine: | originario |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | NCP1117STAT3G |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Cartone |
| Tempi di consegna: | 3-5 giorni |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 1000 |
|
Informazioni dettagliate |
|||
| Configurazione di uscita: | Risultato positivo | Tipo di uscita: | Regolabile |
|---|---|---|---|
| Numero di regolatori: | 1 | Voltaggio - Input (Max): | 20V |
| Voltaggio - uscita (min/fisso): | 1.25V | Voltaggio - uscita (massimo): | 18.8V |
Descrizione di prodotto
NCP1117STAT3G Regulatore di tensione lineare IC regolabile positivamente 1 uscita 1A SOT-223
Specificità diNCP1117STAT3G
| TIPO | Descrizione |
| Categoria | Circuiti integrati (CI) |
| Gestione dell'energia (PMIC) | |
| Regulatori di tensione - lineari | |
| Mfr | semi |
| Serie | - |
| Pacco | Nastro e bobina (TR) |
| Nastro di taglio (CT) | |
| Status del prodotto | Attivo |
| Configurazione di uscita | Risultato positivo |
| Tipo di uscita | Regolabile |
| Numero di regolatori | 1 |
| Voltaggio - Input (Max) | 20V |
| Voltaggio - uscita (min/fisso) | 1.25V |
| Voltaggio - uscita (massimo) | 18.8V |
| Dispendio di tensione (massimo) | 1.2V @ 800mA |
| Corrente - Output | 1A |
| Corrente - Quiescent (Iq) | 10 mA |
| PSRR | 73 dB (120 Hz) |
| Caratteristiche di controllo | - |
| Caratteristiche di protezione | Sopra corrente, sopra temperatura |
| Temperatura di funzionamento | 0°C ~ 125°C |
| Tipo di montaggio | Montaggio superficiale |
| Confezione / Cassa | TO-261-4, TO-261AA |
| Confezione del dispositivo del fornitore | SOT-223 |
| Numero del prodotto di base | NCP1117 |
Caratteristiche delNCP1117STAT3G
• Corrente di uscita superiore a 1,0 A
• 1,2 V tensione massima di abbandono a 800 mA sopra la temperatura
• tensioni di uscita fisse di 1,5 V, 1,8 V, 1,9 V, 2,0 V, 2,5 V, 2,85 V,3.3 V, 5.0 V e 12 V
• Opzione di tensione di uscita regolabile
• Nessun requisito di carico minimo per i dispositivi di uscita a tensione fissa
• Tensione di riferimento/uscita ridotta a ±1,0%
• Limite di corrente, sicurezza di funzionamento e protezione contro lo spegnimento termico
• Funzionamento a ingresso 20 V
• Prefisso NCV per applicazioni automobilistiche e altre applicazioni che richiedono requisiti unici di modifica del sito e del controllo; AEC-Q100 Qualificato e PPAP Capace
• Sono dispositivi privi di Pb
Applicazioni di NCP1117STAT3G
• Punto di regolamentazione per le attrezzature di consumo e industriali
• Terminazione SCSI attiva per la versione 2.85 V
• Regolamento relativo alla sostituzione dei posti di alimentazione elettrica
• Controller del disco rigido
• Caricabatterie
Classificazioni ambientali e di esportazioneNCP1117STAT3G
| Attributo | Descrizione |
| Status RoHS | Compatibilità ROHS3 |
| livello di sensibilità all'umidità (MSL) | 1 (illimitato) |
| Status REACH | REACH non interessato |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
