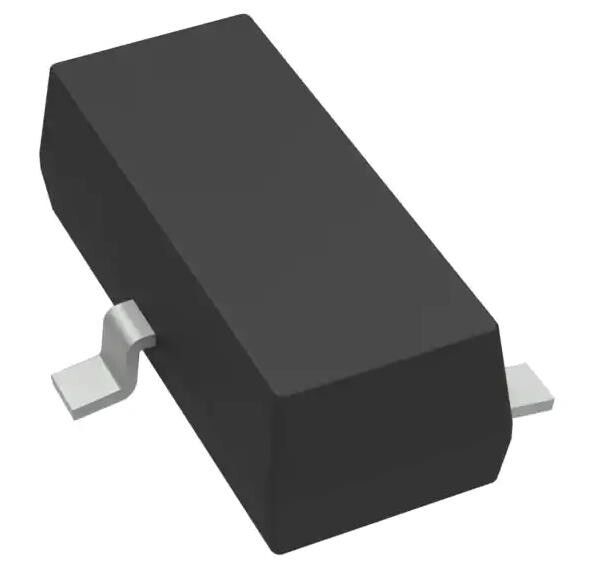

TPD2E009DBZR 8V Clamp 1A (8/20μs) Ipp Tvs Diode Surface Mount SOT-23-3
Dettagli:
| Luogo di origine: | Originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | TLV70233DBVR |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Cartone |
| Tempi di consegna: | 3-5 giorni |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 1000 |
|
Informazioni dettagliate |
|||
| Canali unidirezionali: | 2 | Tensione - Standoff inverso (tipico): | 5.5V (massimo) |
|---|---|---|---|
| 5.5V (massimo): | 7 V | Tensione - premere (massima) @ Ipp: | 8V |
| Corrente - Impulso di picco (10/1000µs): | 1A (8/20µs) | Potenza - Impulso di picco: | 45w |
| Linea elettrica protezione: | - Sì, sì. | Applicazioni: | Ethernet, HDMI |
Descrizione di prodotto
TPD2E009DBZR 8V Clamp 1A (8/20μs) Ipp Tvs Diode Surface Mount SOT-23-3
Specificità diTPD2E009DBZR
| TIPO | Descrizione |
| Categoria | Protezione del circuito |
| Suppressori di tensione transitori (TVS) | |
| Diodi TVS | |
| Mfr | Texas Instruments |
| Serie | - |
| Pacco | Nastro e bobina (TR) |
| Nastro di taglio (CT) | |
| Status del prodotto | Attivo |
| Tipo | Guida (rail-rail) |
| Canali unidirezionali | 2 |
| Voltaggio - blocco inverso (tipo) | 5.5V (massimo) |
| Voltaggio - rottura (min) | 7V |
| Voltaggio - Chiusura (Max) @ Ipp | 8V |
| Corrente - Impulso di picco (10/1000μs) | 1A (8/20μs) |
| Potenza - Pulso di picco | 45 W |
| Protezione delle linee elettriche | - Sì, sì. |
| Applicazioni | Ethernet, HDMI |
| Capacità @ Frequenza | - |
| Temperatura di funzionamento | -40°C ~ 85°C (TA) |
| Tipo di montaggio | Montaggio superficiale |
| Confezione / Cassa | TO-236-3, SC-59, SOT-23-3 |
| Confezione del dispositivo del fornitore | SOT-23-3 |
| Numero del prodotto di base | TPD2E009 |
Caratteristiche delTPD2E009DBZR
* Supporta dati fino a 6 Gbps
* IEC 61000-4-2 Protezione ESD
- Scarica di contatto da +8 kV
- +8 kV Scarica a intervalli d'aria
* Protezione contro le sovratensioni IEC 61000-4-5
- 5 A (8/20 s)
* Capacità ridotta
- DRT: 0,7-pF (tipo)
- DBZ: 0,9-pF (tipo)
* 0,05-pF Capacità di corrispondenza tra la coppia di segnali differenziale
* Diodi TVS a doppia corrispondenza per proteggere i dati differenziali e le linee di clock di interfacce HDMl, LVDSSATA, Ethernet o USB
* Opzioni di pacchetto DRT e DBZ a risparmio di spazio
* La mappatura del pin attraverso il flusso per le linee ad alta velocità garantisce zero distorsione aggiuntiva a causa della disposizione della scheda durante il posizionamento del chip di protezione ESD vicino al connettore
Applicazioni del TPD2E009DBZR
* Equipaggiamento terminale:
- Quaderni.
- Set-Top Box
- Computer portatili
- lettori DVD
- lettori multimediali
* Interfacce:
- HDMI 2.0
- USB 3.0
- eSATA
- Ethernet
Classificazioni ambientali e di esportazioneTPD2E009DBZR
| Attributo | Descrizione |
| Status RoHS | Compatibilità ROHS3 |
| livello di sensibilità all'umidità (MSL) | 1 (illimitato) |
| Status REACH | REACH non interessato |
| ECCN | EAR99 |
| HTSUS | 8541.10.0080 |
