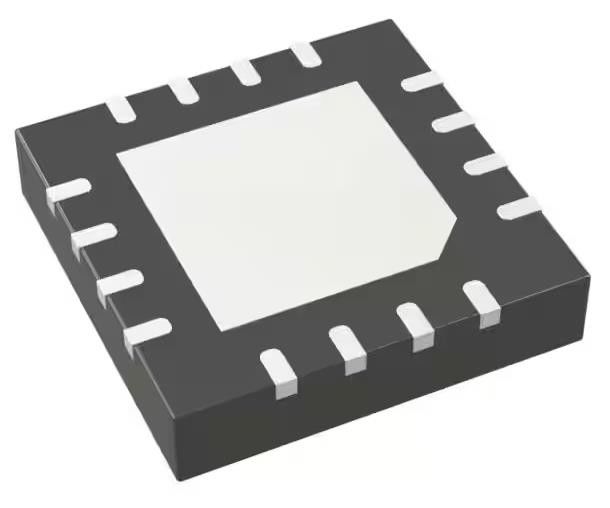

AD8363ACPZ-R7 RF Detector IC Cellulare 50Hz ~ 6GHz -50dBm ~ 0dBm ± 0,5dB 16-WQFN
Dettagli:
| Luogo di origine: | originario |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | AD8363ACPZ-R7 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | scatola di cartone |
| Tempi di consegna: | 3-5 giorni |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 1000 |
|
Informazioni dettagliate |
|||
| Frequenza: | 50 Hz ~ 6 GHz | Tipo di rf: | Cellulare, GSM, CDMA, W-CDMA |
|---|---|---|---|
| Gamma introdotta: | -50 dBm ~ 0 dBm | Accuratezza: | ±0.5dB |
| Voltaggio - Fornitura: | 4.5V ~ 5.5V | Corrente - Fornitura: | 60 mA |
| Tipo di montaggio: | Montaggio superficiale | Confezione / Cassa: | 16-WQFN ha esposto il cuscinetto, CSP |
Descrizione di prodotto
AD8363ACPZ-R7 RF Detector IC Cellulare 50Hz ~ 6GHz -50dBm ~ 0dBm ± 0,5dB 16-WQFN
Specificità diAD8363ACPZ-R7
| TIPO | Descrizione |
| Categoria | RF e wireless |
| Detettori RF | |
| Mfr | Analog Devices Inc. |
| Serie | - |
| Pacco | Nastro e bobina (TR) |
| Nastro di taglio (CT) | |
| Status del prodotto | Attivo |
| Frequenza | 50 Hz ~ 6 GHz |
| Tipo RF | Cellulare, GSM, CDMA, W-CDMA |
| Intervallo di input | -50 dBm ~ 0 dBm |
| Accuratezza | ± 0,5 dB |
| Voltaggio - Fornitura | 4.5V ~ 5.5V |
| Corrente - Fornitura | 60 mA |
| Tipo di montaggio | Montaggio superficiale |
| Confezione / Cassa | 16-WQFN Pad esposto, CSP |
| Confezione del dispositivo del fornitore | 16-LFCSP (4x4) |
| Numero del prodotto di base | AD8363 |
Caratteristiche delAD8363ACPZ-R7
*Conversione rms-dc accurata da 50 Hz a 6 GHz
*Intervallo dinamico di ingresso a singola estremità > 50 dB
*Non è richiesta alcuna regolazione di balun o di input esterno
*Detezione della potenza RF indipendente dalla forma d'onda e dalla modulazione
*Uscita lineare in decibel, a scala: 52 mV/dB
*Errore di conformità del log: < ± 0,15 dB
*Stabilità a temperatura: < ± 0,5 dB
*Varietà di alimentazione di tensione: da 4,5 a 5,5 V
*Temperatura di funzionamento: da -40°C a +125°C
*Capacità di spegnimento a 1,5 mW
*Piccola impronta, 4 mm × 4 mm, LFCSP
Applicazioni diAD8363ACPZ-R7
* Linearizzazione dell'amplificatore di potenza / circuiti di controllo
*Infrastrutture wireless multi-standard e multi-carrier (MCGSM, CDMA, WCDMA, TD-SCDMA, WiMAX, LTE)
*Controllo della potenza del trasmettitore
*Indicazione della forza del segnale del trasmettitore (TSSI)
* strumentazione RF
Classificazioni ambientali e di esportazioneAD8363ACPZ-R7
| Attributo | Descrizione |
| Status RoHS | Compatibilità ROHS3 |
| livello di sensibilità all'umidità (MSL) | 3 (168 ore) |
| Status REACH | REACH non interessato |
| ECCN | 5A991B1 |
| HTSUS | 8542.39.0001 |
