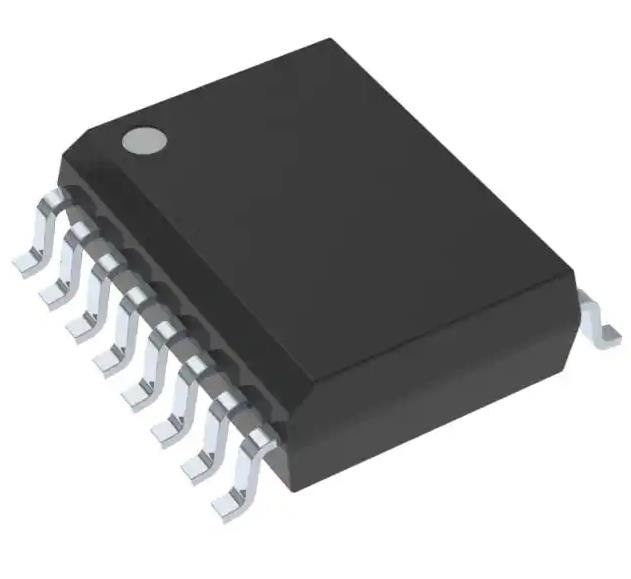

ISO1050DWR 1/1 Trasmettitore, semi CANbus isolato 16-SOIC
Dettagli:
| Luogo di origine: | Originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | ISO1050DWR |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Cartone |
| Tempi di consegna: | 3-5 giorni |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 1000 |
|
Informazioni dettagliate |
|||
| Tipo: | Ricetrasmettitore, isolato | Protocollo: | CANbus |
|---|---|---|---|
| Numero dei driver/ricevitori: | 1:1 | Duplex: | Metà |
| Isteresi del ricevitore: | 150 mV | Tasso di dati: | 1Mbps |
| Voltaggio - Fornitura: | 3V ~ 5.5V | Temperatura di funzionamento: | -55°C ~ 105°C |
Descrizione di prodotto
ISO1050DWR 1/1 Trasmettitore, semi CANbus isolato 16-SOIC
Specificità diISO1050DWR
| TIPO | Descrizione |
| Categoria | Circuiti integrati (CI) |
| Interfaccia | |
| Guida, ricevitore, trasmettitore | |
| Mfr | Texas Instruments |
| Serie | - |
| Pacco | Nastro e bobina (TR) |
| Nastro di taglio (CT) | |
| Status del prodotto | Attivo |
| Tipo | Trasmettitore, isolato |
| Protocollo | CANbus |
| Numero di conducenti/ricevitori | 1:1 |
| Doppia struttura | La metà. |
| Isteresi del ricevitore | 150 mV |
| Tasso di dati | 1 Mbps |
| Voltaggio - Fornitura | 3V ~ 5,5V |
| Temperatura di funzionamento | -55°C ~ 105°C |
| Tipo di montaggio | Montaggio superficiale |
| Confezione / Cassa | 16-SOIC (0,295", 7,50 mm di larghezza) |
| Confezione del dispositivo del fornitore | 16-SOIC |
| Numero del prodotto di base | ISO1050 |
Caratteristiche delISO1050DWR
• Risponde ai requisiti di ISO11898-2
• Isolamento 5000-VRMS (ISO1050DW)
• Isolamento 2500-VRMS (ISO1050DUB)
• Sistemi di produzione a prova di errore
• Ritardo del ciclo basso: 150 ns (tipico), 210 ns (massimo)
• Immunità tipica transitorio di 50 kV/μs
• Protezione contro i guasti del bus da ¥27 V a 40 V
• Funzione di time-out dominante del driver (TXD)
• Intervallo di tensione I/O Supporta microprocessori da 3,3 e 5 V
• VDE approvazione secondo DIN VDE V 0884-11:2017-01 e DIN EN 61010-1
• UL 1577 approvato
• CSA approvato per IEC 60950-1, IEC 61010-1, IEC 60601-1 3a edizione (medico)
• Omologazione TUV 5-KVRMS di isolamento rinforzato per EN/UL/CSA 60950-1 (ISO1050DW-solo)
• Isolamento rinforzato CQC secondo GB4843.1-2011 (ISO1050DW-only)
• durata tipica di 25 anni a tensione nominale di lavoro (vedi Relazione di applicazione SLLA197 e Espectativa di vita contro tensione di lavoro)
Applicazioni diISO1050DWR
• Automazione industriale, sistemi di controllo, sensori e motori
• Automazione degli edifici e del controllo climatico (HVAC)
• Sistemi di sicurezza
• Trasporti
• Medicina
• Telecomunicazioni
• CAN bus standard quali CANopen, DeviceNet, NMEA2000, ARINC825, ISO11783, CAN Regno, CANaerospace
Classificazioni ambientali e di esportazioneISO1050DWR
| Attributo | Descrizione |
| Status RoHS | Compatibilità ROHS3 |
| livello di sensibilità all'umidità (MSL) | 2 (1 anno) |
| Status REACH | REACH non interessato |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
