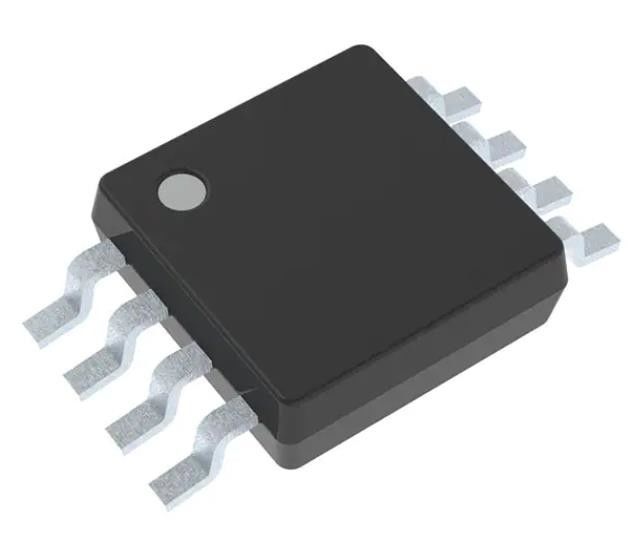

LSF0102DCUR Traduttore di livello di tensione bidirezionale 1 circuito 2 canale 8-VSSOP
Dettagli:
| Luogo di origine: | Originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | LSF0102DCUR |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Cartone |
| Tempi di consegna: | 3-5 giorni |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 1000 |
|
Informazioni dettagliate |
|||
| Traduttore Type: | Livello di tensione | Tipo di Manica: | Bi-direzionale |
|---|---|---|---|
| Numero di circuiti: | 1 | Canali per circuito: | 2 |
| Tensione - VCCA: | 0 V ~ 5 V | Tipo di uscita: | Scolo aperto, in opposizione |
| Temperatura di funzionamento: | -40°C ~ 125°C (TA) | Caratteristiche: | Percezione di Automatico-direzione |
| Evidenziare: | LSF0102DCUR,LSF0102DCUR Trasformatore di livello di tensione |
||
Descrizione di prodotto
LSF0102DCUR Traduttore di livello di tensione bidirezionale 1 circuito 2 canale 8-VSSOP
Specificità diLSF0102DCUR
| TIPO | Descrizione |
| Categoria | Circuiti integrati (CI) |
| Logica | |
| Traduttori, mutatori di livello | |
| Mfr | Texas Instruments |
| Serie | - |
| Pacco | Nastro e bobina (TR) |
| Nastro di taglio (CT) | |
| Status del prodotto | Attivo |
| Tipo di traduttore | Livello di tensione |
| Tipo di canale | Bi-direzionale |
| Numero di circuiti | 1 |
| Canali per circuito | 2 |
| Tensione - VCCA | 0 V ~ 5 V |
| Voltaggio - VCCB | 0 V ~ 5 V |
| Segnale di ingresso | - |
| Segnale di uscita | - |
| Tipo di uscita | Apri scarico, spingere-tirare |
| Tasso di dati | - |
| Temperatura di funzionamento | -40°C ~ 125°C (TA) |
| Caratteristiche | Sensore di direzione automatica |
| Tipo di montaggio | Montaggio superficiale |
| Confezione / Cassa | 8-VFSOP (0,091", 2,30 mm di larghezza) |
| Confezione del dispositivo del fornitore | 8-VSSOP |
| Numero del prodotto di base | LSF0102 |
Caratteristiche delLSF0102DCUR
• Fornisce una trasformazione bidirezionale della tensione senza pin di direzione
• Supporta fino a 100 MHz di traslazione verso l'alto e più di 100 MHz di traslazione verso il basso a carico capacitivo ≤ 30 pF e fino a 40 MHz di traslazione verso l'alto o verso il basso a carico capacitivo di 50 pF
• Consente la trasformazione bidirezionale del livello di tensione tra
¥ 0,95 V ¥ 1,8/2,5/3,3/5 V
¥ 1,2 V ¥ 1,8/2,5/3,3/5 V
¥ 1,8 V ¥ 2,5/3,3/5 V
¥ 2,5 V ¥ 3,3/5 V
¥ 3,3 V ¥ 5 V
• bassa corrente in standby
• Porta I/O a tolleranza di 5 V per supportare il TTL
• Un basso RON riduce la distorsione del segnale
• Pini di I/O ad alta impedenza per EN = Basso
• Flow-through pin-out per un facile routing delle tracce di PCB
• Performance di chiusura > 100 mA per JESD 17
• ¥40°C a 125°C
Applicazioni diLSF0102DCUR
• GPIO, MDIO, PMBus, SMBus, SDIO, UART, I2C e altre interfacce nelle infrastrutture di telecomunicazione
• Sistemi aziendali
• attrezzature di comunicazione
• elettronica personale
• Applicazioni industriali
Classificazioni ambientali e di esportazioneLSF0102DCUR
| Attributo | Descrizione |
| Status RoHS | Compatibilità ROHS3 |
| livello di sensibilità all'umidità (MSL) | 1 (illimitato) |
| Status REACH | REACH non interessato |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
