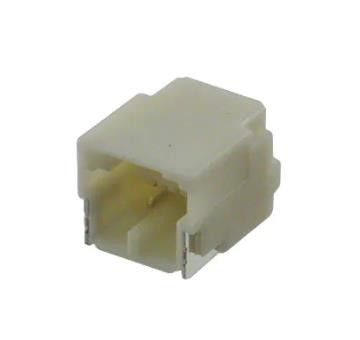

SM02B-NSHSS-TB ((LF) ((SN) Superficie dell'intestazione del connettore, montaggio angolo destro posizione 2
Dettagli:
| Luogo di origine: | Originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | SM02B-NSHSS-TB ((LF) ((SN) |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Cartone |
| Tempi di consegna: | 3-5 giorni |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 1000 |
|
Informazioni dettagliate |
|||
| Tipo di connettore: | Intestazione | Tipo di contatto: | Pin del maschio |
|---|---|---|---|
| Passo - accoppiandosi: | 0,039" (1,00 mm) | Numero delle posizioni: | 2 |
| Numero delle file: | 1 | Stile: | Cablare/cavo del bordo |
| Avvolgimento: | Protetto - parete 4 | Termine: | Lega per saldatura |
Descrizione di prodotto
SM02B-NSHSS-TB ((LF) ((SN) Superficie dell'intestazione del connettore, montaggio angolo destro posizione 2
Specificità diSM02B-NSHSS-TB ((LF) ((SN)
| TIPO | Descrizione |
| Categoria | Connettori, interconnettori |
| Connettori rettangolari | |
| Capi, spilli maschili | |
| Mfr | JST Sales America Inc. |
| Serie | NSH |
| Pacco | Nastro e bobina (TR) |
| Nastro di taglio (CT) | |
| Status del prodotto | Attivo |
| Tipo di connettore | Titolo |
| Tipo di contatto | Pin maschio |
| Pitch - Accoppiamento | 0.039" (1.00mm) |
| Numero di posizioni | 2 |
| Numero di righe | 1 |
| Distanza tra le righe - accoppiamento | - |
| Numero di posizioni caricate | Tutti |
| Stile | Fabbricazione di apparecchiature per la trasmissione |
| Capote | Involto - 4 Pareti |
| Tipo di montaggio | Montaggio di superficie, angolo retto |
| Terminare | Saldatura |
| Tipo di fissaggio | Tenitore di serratura |
| Lungozza di contatto - accoppiamento | - |
| Lungozza di contatto - posta | - |
| Lunghezza totale del contatto | - |
| Altezza dell'isolamento | 0.173" (4,40 mm) |
| Forma del contatto | - |
| Finitura di contatto - accoppiamento | Altri prodotti |
| Spessore della finitura - accoppiamento | - |
| Contatto finale - Posta | Altri prodotti |
| Materiale di contatto | Leghe di rame |
| Materiale isolante | Poliammide (PA), nylon |
| Caratteristiche | Ritenzione della saldatura |
| Temperatura di funzionamento | -25°C ~ 85°C |
| Protezione contro l'ingresso | - |
| Indice di infiammabilità del materiale | UL94 V-0 |
| Colore isolante | Naturale |
| Corrente nominale (ampere) | 1A |
| Valore nominale della tensione | 50 V |
| Altezze di impilazione accoppiate | - |
| Spessore della finitura di contatto | - |
| Applicazioni | - |
| Numero del prodotto di base | SM02B-NS |
Caratteristiche delSM02B-NSHSS-TB ((LF) ((SN)
● Struttura di chiusura sicura
● Struttura della serratura a contatto
● Prevenzione delle deformazioni da contatto
● Chiari suoni di clic
Applicazioni diSM02B-NSHSS-TB ((LF) ((SN)
1Questo connettore a bassa forza di inserimento consente un'operazione di accoppiamento più facile.Il concetto di base della parte di contatto di questo connettore è equivalente al connettore SHL provato prestazioni.
Classificazioni ambientali e di esportazioneSM02B-NSHSS-TB ((LF) ((SN)
| Attributo | Descrizione |
| Status RoHS | Compatibilità RoHS |
| livello di sensibilità all'umidità (MSL) | 1 (illimitato) |
| ECCN | EAR99 |
| HTSUS | 8536.69.4040 |
