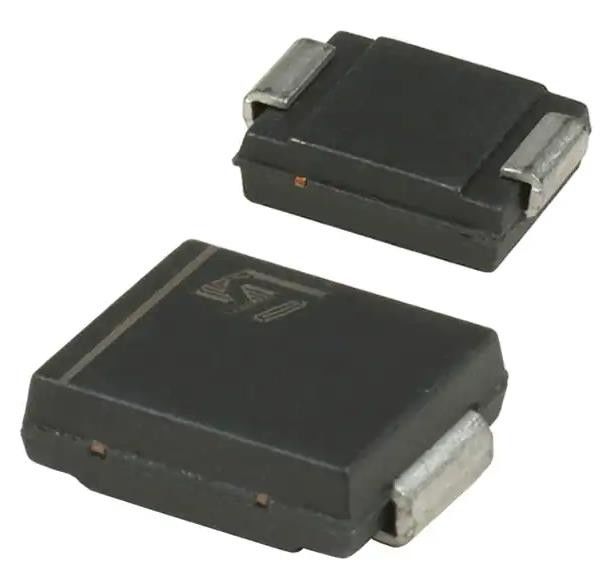

SM15T22AY 39.3V Clamp 254A (8/20μs) Ipp Tvs Diode Surface Mount SMC
Dettagli:
| Luogo di origine: | Originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | SM15T22AY |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Cartone |
| Tempi di consegna: | 3-5 giorni |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 1000 |
|
Informazioni dettagliate |
|||
| Tipo: | Zener | Canali unidirezionali: | 1 |
|---|---|---|---|
| Tensione - Standoff inverso (tipico): | 18.8V | Tensione - Guasto (Min): | 20.9V |
| Tensione - premere (massima) @ Ipp: | 39.3V | Corrente - Impulso di picco (10/1000µs): | 254A (8/20μs) |
| Potenza - Impulso di picco: | 1500W (1,5kW) | Linea elettrica protezione: | - No, no. |
| Applicazioni: | Autoveicoli | Temperatura di funzionamento: | -40°C ~ 150°C (TJ) |
Descrizione di prodotto
SM15T22AY 39.3V Clamp 254A (8/20μs) Ipp Tvs Diode Surface Mount SMC
Specificità diSM15T22AY
| TIPO | Descrizione |
| Categoria | Protezione del circuito |
| Suppressori di tensione transitori (TVS) | |
| Diodi TVS | |
| Mfr | STMicroelettronica |
| Serie | Automotive, AEC-Q101, SM15TY, TRANSILTM |
| Pacco | Nastro e bobina (TR) |
| Nastro di taglio (CT) | |
| Status del prodotto | Attivo |
| Tipo | Zener |
| Canali unidirezionali | 1 |
| Voltaggio - blocco inverso (tipo) | 18.8V |
| Voltaggio - rottura (min) | 20.9V |
| Voltaggio - Chiusura (Max) @ Ipp | 39.3V |
| Corrente - Impulso di picco (10/1000μs) | 254A (8/20μs) |
| Potenza - Pulso di picco | 1500W (1,5kW) |
| Protezione delle linee elettriche | - No, no. |
| Applicazioni | Autoveicoli |
| Capacità @ Frequenza | - |
| Temperatura di funzionamento | -40°C ~ 150°C (TJ) |
| Tipo di montaggio | Montaggio superficiale |
| Confezione / Cassa | DO-214AB, SMC |
| Confezione del dispositivo del fornitore | SMC |
| Numero del prodotto di base | SM15T22 |
Caratteristiche delSM15T22AY
• AEC-Q101 qualificato
• Potenza massima dell'impulso: 1500 W (10/1000 μs) e 10 kW (8/20 μs)
• gamma di tensione di arresto da 5,8 V a 70 V
• Tipo unidirezionale e bidirezionale
• Corrente a bassa perdita: 0,2 μA a 25 °C e 1 μA a 85 °C
• Tj max di funzionamento: 150 °C
• Potenza elevata a Tj max.: fino a 1250 W (10/1000 μs)
• Finitura del piombo: rivestimento in stagno opaco
Applicazioni diSM15T22AY
La serie SM15TY è progettata per proteggere i circuiti automobilistici sensibili dalle sovratensioni definite nella norma ISO 7637-2 e dalle scariche elettrostatiche secondo la norma ISO 10605.
Classificazioni ambientali e di esportazioneSM15T22AY
| Attributo | Descrizione |
| Status RoHS | Compatibilità ROHS3 |
| livello di sensibilità all'umidità (MSL) | 1 (illimitato) |
| Status REACH | REACH non interessato |
| ECCN | EAR99 |
| HTSUS | 8541.10.0080 |
