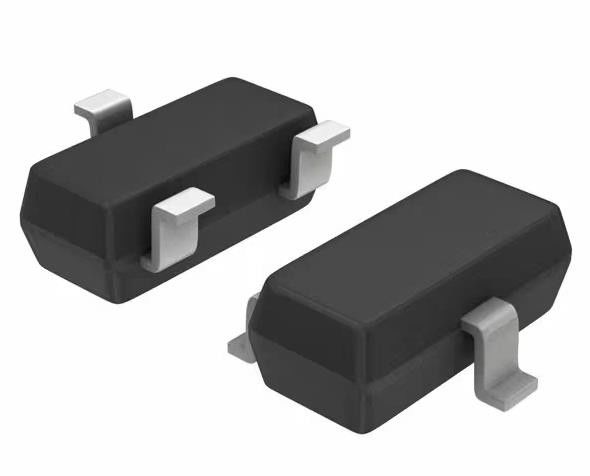

SM712-02HTG 31V 19V Clamp 19A (8/20μs) Ipp Tvs Diode Surface Mount SOT-23-3
Dettagli:
| Luogo di origine: | Originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | SM712-02HTG |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Cartone |
| Tempi di consegna: | 3-5 giorni |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 1000 |
|
Informazioni dettagliate |
|||
| Tipo: | Zener | Canali unidirezionali: | 2 |
|---|---|---|---|
| Tensione - Standoff inverso (tipico): | 12V (massimo), 7V (massimo) | Tensione - Guasto (Min): | 13.3V, 7.5V |
| Tensione - premere (massima) @ Ipp: | 31V, 19V | Corrente - Impulso di picco (10/1000µs): | 19A (8/20μs) |
| Potenza - Impulso di picco: | 600W | Linea elettrica protezione: | - No, no. |
| Applicazioni: | Autoveicoli | Temperatura di funzionamento: | -40°C ~ 125°C (TJ) |
Descrizione di prodotto
SM712-02HTG 31V 19V Clamp 19A (8/20μs) Ipp Tvs Diode Surface Mount SOT-23-3
Specificità diSM712-02HTG
| TIPO | Descrizione |
| Categoria | Protezione del circuito |
| Suppressori di tensione transitori (TVS) | |
| Diodi TVS | |
| Mfr | Littelfuse Inc. |
| Serie | Automotive, AEC-Q101, SM712, SPA® |
| Pacco | Nastro e bobina (TR) |
| Nastro di taglio (CT) | |
| Status del prodotto | Attivo |
| Tipo | Zener |
| Canali bidirezionali | 2 |
| Voltaggio - blocco inverso (tipo) | 12V (massimo), 7V (massimo) |
| Voltaggio - rottura (min) | 13.3V, 7.5V |
| Voltaggio - Chiusura (Max) @ Ipp | 31V, 19V |
| Corrente - Impulso di picco (10/1000μs) | 19A (8/20μs) |
| Potenza - Pulso di picco | 600 W |
| Protezione delle linee elettriche | - No, no. |
| Applicazioni | Autoveicoli |
| Capacità @ Frequenza | 75 pF @ 1MHz |
| Temperatura di funzionamento | -40°C ~ 125°C (TJ) |
| Tipo di montaggio | Montaggio superficiale |
| Confezione / Cassa | TO-236-3, SC-59, SOT-23-3 |
| Confezione del dispositivo del fornitore | SOT-23-3 |
Caratteristiche delSM712-02HTG
• Conformi alla normativa RoHS e privi di piombo
• ESD, IEC 61000-4-2, ±30 kV di contatto, ±30 kV di aria
• EFT, IEC 61000-4-4, 50A (5/50ns)
• Lightning, IEC 61000- 4-5 2a edizione, 19A (tP=8/20μs)
• Voltaggi di funzionamento:
-7V a 12V
• bassa tensione di chiusura
• Corrente di perdita bassa
• AEC-Q101 Qualificato
• Livello di sensibilità all'umidità (MSL-1)
Applicazioni diSM712-02HTG
• RS-485
• Autobus da campo
• Modbus
• Profibus
• DMX512
• Sistemi di sicurezza
• Macchine automatizzate (ATM)
• Controllo illuminazione - DALI
• attrezzature di comunicazione
Classificazioni ambientali e di esportazioneSM712-02HTG
| Attributo | Descrizione |
| Status RoHS | Compatibilità ROHS3 |
| livello di sensibilità all'umidità (MSL) | 1 (illimitato) |
| Status REACH | REACH non interessato |
| ECCN | EAR99 |
| HTSUS | 8541.10.0080 |
