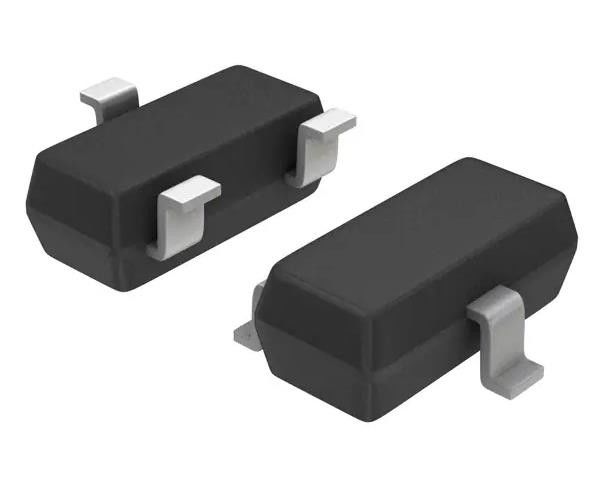

• SZMMBZ27VCLT1G 38V Morsetto 1A Ipp TV Diodo Montaggio superficiale SOT-23-3 (TO-236)
SZMMBZ27VCLT1G 38V Morsetto 1A Ipp TV Diodo Montaggio superficiale SOT-23-3 (TO-236)

SZMMBZ27VCLT1G 38V Morsetto 1A Ipp TV Diodo Montaggio superficiale SOT-23-3 (TO-236)

Dettagli:

Luogo di origine: Originale
Marca: original
Certificazione: original
Numero di modello: SZMMBZ27VCLT1G

Termini di pagamento e spedizione:

Quantità di ordine minimo: 1
Prezzo: negotiation
Imballaggi particolari: Cartone
Tempi di consegna: 3-5 giorni
Termini di pagamento: T/T
Capacità di alimentazione: 1000
Miglior prezzo Contatto

Informazioni dettagliate

Tipo: Zener Canali unidirezionali: 2
Tensione - Standoff inverso (tipico): 22 V Tensione - Guasto (Min): 25.65V
Tensione - premere (massima) @ Ipp: 38V Corrente - Impulso di picco (10/1000µs): 1A
Potenza - Impulso di picco: 40W Applicazioni: Autoveicoli

Descrizione di prodotto

SZMMBZ27VCLT1G 38V Clamp 1A Ipp Tvs Diode Surface Mount SOT-23-3 (TO-236)

Specificità diSZMMBZ27VCLT1G


TIPO Descrizione
Categoria Protezione del circuito
  Suppressori di tensione transitori (TVS)
  Diodi TVS
Mfr semi
Serie Automotive, AEC-Q101
Pacco Nastro e bobina (TR)
  Nastro di taglio (CT)
Status del prodotto Attivo
Tipo Zener
Canali unidirezionali 2
Voltaggio - blocco inverso (tipo) 22V
Voltaggio - rottura (min) 25.65V
Voltaggio - Chiusura (Max) @ Ipp 38V
Corrente - Impulso di picco (10/1000μs) 1A
Potenza - Pulso di picco 40 W
Protezione delle linee elettriche - No, no.
Applicazioni Autoveicoli
Capacità @ Frequenza -
Temperatura di funzionamento -55°C ~ 150°C (TJ)
Tipo di montaggio Montaggio superficiale
Confezione / Cassa TO-236-3, SC-59, SOT-23-3
Confezione del dispositivo del fornitore SOT-23-3 (TO-236)
Numero del prodotto di base SZMMBZ27



Caratteristiche del
SZMMBZ27VCLT1G


• Il pacchetto SOT-23 consente due configurazioni unidirezionali separate o una configurazione bidirezionale singola
• Intervallo di tensione di rottura standard di Zener − 15 V, 27 V, 39 V
• Potenza di picco − 40 W @ 1,0 ms (Bidirezionale), per Figura 5
• Classificazione ESD di classe 3B (superiore a 16 kV) per modello del corpo umano
• Classificazione ESD di IEC61000-4-2 Livello 4, ±30 kV Scarica di contatto
• Basse perdite < 100 nA
• Indice di infiammabilità: UL 94 V−O
• Prefisso SZ per applicazioni automobilistiche e altre applicazioni che richiedono requisiti unici di modifica del sito e del controllo; AEC-Q101 qualificato e in grado di effettuare PPAP
• Sono dispositivi privi di Pb



Applicazioni di
SZMMBZ27VCLT1G




Questi due diodi monolitici di silicio sono progettati per applicazioni che richiedono una capacità di protezione e sono destinati ad essere utilizzati in apparecchiature sensibili alla tensione ed ESD come computer, stampanti,macchine da lavoroIl loro progetto di catodo comune a doppia giunzione protegge due linee separate utilizzando un solo pacchetto.Questi dispositivi sono ideali per le situazioni in cui lo spazio della tavola è in primo piano.






Classificazioni ambientali e di esportazioneSZMMBZ27VCLT1G



Attributo Descrizione
Status RoHS Compatibilità ROHS3
livello di sensibilità all'umidità (MSL) 1 (illimitato)
Status REACH REACH non interessato
ECCN EAR99
HTSUS 8541.10.0080
