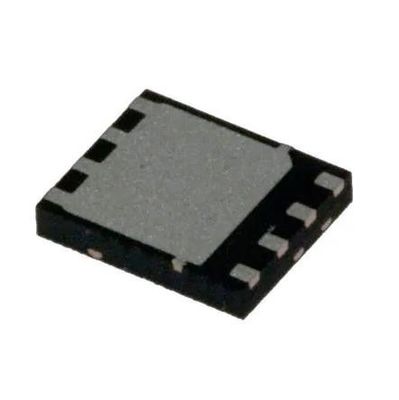

CSD17308Q3 N-Channel 30 V 14A 44A 2.7W Surface Mount 8-VSON-CLIP
Dettagli:
| Luogo di origine: | Originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | CSD17308Q3 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Cartone |
| Tempi di consegna: | 3-5 giorni |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 1000 |
|
Informazioni dettagliate |
|||
| Tipo di FET: | Canale N | Tecnologia: | MOSFET (ossido di metallo) |
|---|---|---|---|
| Voltaggio di scarico alla fonte (Vdss): | 30 V | 25 V: | 14A (Ta), 44A (Tc) |
| Tensione di azionamento (max Rds On, min Rds On): | 3V, 8V | Rds On (Max) @ Id, Vgs: | 10.3mOhm @ 10A, 8V |
| Vgs(th) (Max) @ Id: | 1.8V @ 250µA | Tassa del portone (Qg) (massimo) @ Vgs: | 5.1 nC @ 4,5 V |
| Vgs (Max): | +10V, -8V | ||
Descrizione di prodotto
CSD17308Q3 N-Channel 30 V 14A 44A 2.7W Surface Mount 8-VSON-CLIP
Specificità di CSD17308Q3
| TIPO | Descrizione |
| Categoria | Prodotti di semiconduttori discreti |
| Transistori | |
| FET, MOSFET | |
| FET singoli, MOSFET | |
| Mfr | Texas Instruments |
| Serie | NexFETTM |
| Pacco | Nastro e bobina (TR) |
| Nastro di taglio (CT) | |
| Status del prodotto | Attivo |
| Tipo di FET | Canale N |
| Tecnologia | MOSFET (ossido metallico) |
| Voltaggio di scarico alla fonte (Vdss) | 30 V |
| Corrente - scarico continuo (Id) @ 25°C | 14A (Ta), 44A (Tc) |
| Tensione di azionamento (max Rds On, min Rds On) | 3V, 8V |
| Rds On (Max) @ Id, Vgs | 10.3mOhm @ 10A, 8V |
| Vgs(th) (Max) @ Id | 1.8V @ 250μA |
| Carica della porta (Qg) (Max) @ Vgs | 5.1 nC @ 4,5 V |
| Vgs (Max) | +10V, -8V |
| Capacità di ingresso (Ciss) (Max) @ Vds | 700 pF @ 15 V |
| Caratteristica FET | - |
| Dissipazione di potenza (Max) | 2.7W (Ta) |
| Temperatura di funzionamento | -55°C ~ 150°C (TJ) |
| Tipo di montaggio | Montaggio superficiale |
| Confezione del dispositivo del fornitore | 8-VSON-CLIP (3.3x3.3) |
| Confezione / Cassa | 8-PowerTDFN |
| Numero del prodotto di base | Dati di riferimento |
Caratteristiche delFDV301N
• Ottimizzato per l'azionamento a 5 V
• Qg e Qgd molto bassi
• Bassa resistenza termica
• Avalanche
• Verniciatura dei terminali senza piombo
• conformità RoHS
• privo di alogene
• VSON confezione in plastica da 3,3 mm × 3,3 mm
Applicazioni diFDV301N
• Punto di carico del notebook
• Buck sincrono al punto di carico nei sistemi di rete, telecomunicazione e informatica
Classificazioni ambientali e di esportazioneFDV301N
| Attributo | Descrizione |
| Status RoHS | Compatibilità ROHS3 |
| livello di sensibilità all'umidità (MSL) | 1 (illimitato) |
| Status REACH | REACH non interessato |
| ECCN | EAR99 |
| HTSUS | 8541.29.0095 |
