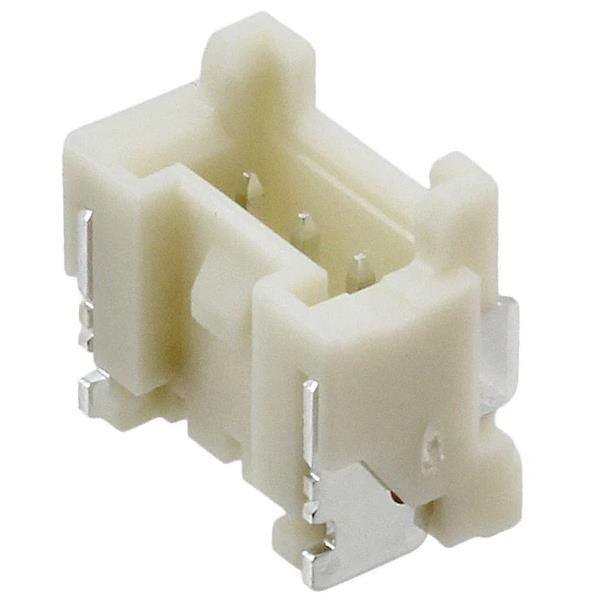

BM03B-PASS-1-TFT ((LF) ((SN) Intestazione del connettore 3 posizione 0,079" (2,00 mm)
Dettagli:
| Luogo di origine: | Originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | BM03B-PASS-1-TFT ((LF) ((SN)) |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Cartone |
| Tempi di consegna: | 3-5 giorni |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 1000 |
|
Informazioni dettagliate |
|||
| Tipo di connettore: | Intestazione | Tipo di contatto: | Pin del maschio |
|---|---|---|---|
| Passo - accoppiandosi: | 0.079" (2.00mm) | Numero delle posizioni: | 3 |
| Numero di righe: | 1 | Avvolgimento: | Protetto - parete 4 |
| Tipo di montaggio: | Montaggio superficiale | Termine: | Saldatura |
Descrizione di prodotto
BM03B-PASS-1-TFT ((LF) ((SN) Intestazione del connettore 3 posizione 0,079" (2,00 mm)
Specificità di BM03B-PASS-1-TFT ((LF) ((SN))
| TIPO | Descrizione |
| Categoria | Connettori, interconnettori |
| Connettori rettangolari | |
| Capi, spilli maschili | |
| Mfr | JST Sales America Inc. |
| Serie | PA |
| Pacco | Nastro e bobina (TR) |
| Nastro di taglio (CT) | |
| Status del prodotto | Attivo |
| Tipo di connettore | Titolo |
| Tipo di contatto | Pin maschio |
| Pitch - Accoppiamento | 0.079" (2.00mm) |
| Numero di posizioni | 3 |
| Numero di righe | 1 |
| Distanza tra le righe - accoppiamento | - |
| Numero di posizioni caricate | Tutti |
| Stile | Fabbricazione di apparecchiature per la trasmissione |
| Capote | Involto - 4 Pareti |
| Tipo di montaggio | Montaggio superficiale |
| Terminare | Saldatura |
| Tipo di fissaggio | Rampa di blocco |
| Lungozza di contatto - accoppiamento | - |
| Lungozza di contatto - posta | - |
| Lunghezza totale del contatto | - |
| Altezza dell'isolamento | 0.350" (8,89mm) |
| Forma del contatto | Quadrato |
| Finitura di contatto - accoppiamento | Altri prodotti |
| Spessore della finitura - accoppiamento | - |
| Contatto finale - Posta | Altri prodotti |
| Materiale di contatto | Leghe di rame |
| Materiale isolante | Poliammide (PA), nylon |
| Caratteristiche | Guida al quadro, selezione e collocazione, ritenzione della saldatura |
| Temperatura di funzionamento | -25°C ~ 85°C |
| Protezione contro l'ingresso | - |
| Indice di infiammabilità del materiale | UL94 V-0 |
| Colore isolante | Naturale |
| Corrente nominale (ampere) | 3A |
| Valore nominale della tensione | 250 V |
| Altezze di impilazione accoppiate | 11.1mm, 16mm, 16.2mm |
| Spessore della finitura di contatto | - |
| Applicazioni | - |
| Numero del prodotto di base | BM03B-PA |
Caratteristiche delBM03B-PASS-1-TFT ((LF) ((SN))
• Intervallo di temperatura: da -25°C a +85°C
• Resistenza di contatto: valore iniziale/ 10 mΩ max.
• Resistenza di isolamento: iniziale/ 1.000 MΩ min.
• Tensione resistente: 800 VAC/minuto
Applicazioni diBM03B-PASS-1-TFT ((LF) ((SN))
La famiglia di PA a passo di 2,0 mm è composta dai seguenti connettori:
・connettore PA (Wire-to-board crimp style)
・Connettore PAF (stile di connessione di isolamento a bordo (IDC))
・Connettore PAL (stile crimp Wire-to-wire)
Queste caratteristiche hanno consentito per la prima volta una cintura con forma complicata come connettore con passo di 2,0 mm con meccanismo di blocco sicuro.
Classificazioni ambientali e di esportazioneBM03B-PASS-1-TFT ((LF) ((SN))
| Attributo | Descrizione |
| Status RoHS | Compatibilità RoHS |
| livello di sensibilità all'umidità (MSL) | 1 (illimitato) |
| Status REACH | REACH non interessato |
| ECCN | EAR99 |
| HTSUS | 8536.69.4040 |
