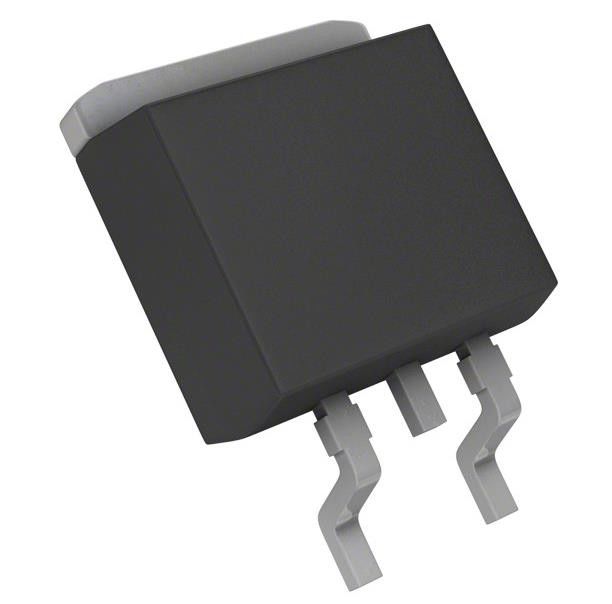

2SD2143TL Transistor bipolare NPN - Darlington 60 V 2 A 10 W Supposizione di superficie CPT3
Dettagli:
| Luogo di origine: | originario |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | 2SD2143TL |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Cartone |
| Tempi di consegna: | 3-5 giorni |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 1000 |
|
Informazioni dettagliate |
|||
| Tipo di transistor: | NPN - Darlington | Corrente - collettore (CI) (massimo): | 2 A |
|---|---|---|---|
| Tensione - ripartizione dell'emettitore del collettore (massima): | 60 V | Saturazione di Vce (massima) @ Ib, CI: | 1.5V @ 1mA, 1A |
| Corrente - taglio del collettore (massimo): | 1μA (ICBO) | Guadagno corrente di CC (hFE) (min) @ CI, Vce: | 1000 @ 1A, 2V |
| Potenza - Max: | 10 W | Temperatura di funzionamento: | 150°C (TJ) |
Descrizione di prodotto
2SD2143TL Transistor bipolare NPN - Darlington 60 V 2 A 10 W Supposizione di superficie CPT3
Specificità di 2SD2143TL
| TIPO | Descrizione |
| Categoria | Prodotti di semiconduttori discreti |
| Transistori | |
| Bipolare (BJT) | |
| Transistori bipolari singoli | |
| Mfr | Semiconduttore Rohm |
| Serie | - |
| Pacco | Nastro e bobina (TR) |
| Nastro di taglio (CT) | |
| Status del prodotto | Non per nuovi disegni |
| Tipo di transistor | NPN - Darlington |
| Corrente - Collettore (Ic) (Max) | 2 A |
| Voltaggio - ripartizione dell'emittente del collettore (max) | 60 V |
| Vce saturazione (max) @ Ib, Ic | 1.5V @ 1mA, 1A |
| Corrente - limite del collettore (massimo) | 1μA (ICBO) |
| Cfr. la sezione 5.2. | 1000 @ 1A, 2V |
| Potenza - Max | 10 W |
| Frequenza - Transizione | - |
| Temperatura di funzionamento | 150°C (TJ) |
| Tipo di montaggio | Montaggio superficiale |
| Confezione / Cassa | TO-252-3, DPak (2 Lead + Tab), SC-63 |
| Confezione del dispositivo del fornitore | CPT3 |
| Numero del prodotto di base | 2SD2143 |
Caratteristiche del 2SD2143TL
1) Diodo zener integrato tra collettore e base.
2) Forte protezione contro le correnti inverse dovute ai carichi "L".
3) Resistenza integrata tra base ed emittente.
4) Diodo ammortizzatore incorporato.
Classificazioni ambientali e di esportazione2SD2143TL
| Status RoHS | Compatibilità ROHS3 |
| livello di sensibilità all'umidità (MSL) | 1 (illimitato) |
| Status REACH | REACH non interessato |
| ECCN | EAR99 |
| HTSUS | 8541.29.0095 |
