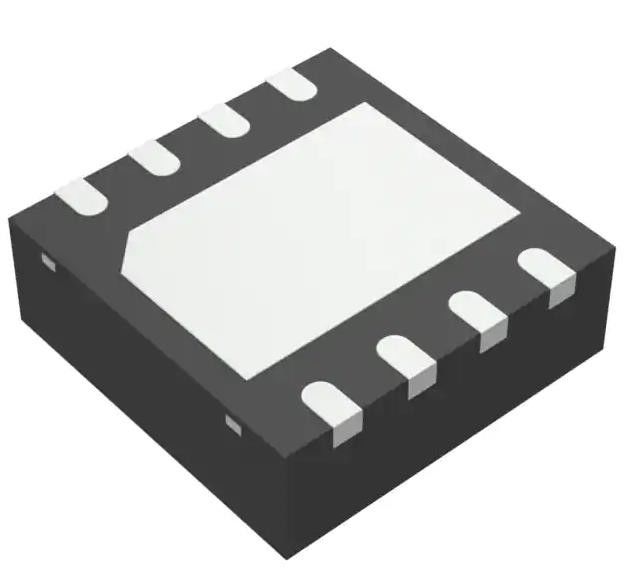

UCC27201ADRMR Conducente di porta a mezzo ponte IC non invertente 8-VSON (4x4)
Dettagli:
| Luogo di origine: | Originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | UCC27201ADRMR |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Cartone |
| Tempi di consegna: | 3-5 giorni |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 1000 |
|
Informazioni dettagliate |
|||
| Configurazione determinata: | Mezzo ponte | Tipo di Manica: | Indipendente |
|---|---|---|---|
| Numero dei driver: | 2 | Tipo del portone: | MOSFET di N-Manica |
| Voltaggio - Fornitura: | 8V ~ 17V | Tensione di logica - VIL, VIH: | 0.8V, 2.5V |
| Corrente - uscita di punta (fonte, lavandino): | 3A, 3A | Alta tensione laterale - massima (linguetta per calzare gli stivali): | 120 V |
Descrizione di prodotto
UCC27201ADRMR Direttore di mezzo ponte IC non invertente 8-VSON (4x4)
Specificità di UCC27201ADRMR
| TIPO | Descrizione |
| Categoria | Circuiti integrati (CI) |
| Gestione dell'energia (PMIC) | |
| Dirigenti di cancello | |
| Mfr | Texas Instruments |
| Serie | - |
| Pacco | Nastro e bobina (TR) |
| Nastro di taglio (CT) | |
| Configurazione guidata | Mezzo-ponte |
| Tipo di canale | Indipendente |
| Numero di autisti | 2 |
| Tipo di porta | MOSFET a canale N |
| Voltaggio - Fornitura | 8V ~ 17V |
| Voltaggio logico - VIL, VIH | 0.8V, 2.5V |
| Corrente - Pico di uscita (Sorgente, Affondamento) | 3A, 3A |
| Tipo di input | Non invertevole |
| Voltaggio laterale elevato - Max (Bootstrap) | 120 V |
| Tempo di crescita / caduta (tipo) | 8n, 7n |
| Temperatura di funzionamento | -40°C ~ 140°C (TJ) |
| Tipo di montaggio | Montaggio superficiale |
| Confezione / Cassa | 8-VDFN Pad esposto |
| Confezione del dispositivo del fornitore | 8-VSON (4x4) |
| Numero del prodotto di base | UCC27201 |
Caratteristiche del UCC27201ADRMR
* Alimenta due MOSFET di canale N in configurazione alta e bassa
* Gestione della tensione negativa su HS (-18V)
* Voltaggio di avvio massimo 120 V
* tensione massima VDD 20 V
* Diodo a botstrap a 0,65-V VF, 0,6-Q RD
* Più di 1 MHz di funzionamento
* 20-ns Tempo di ritardo della propagazione
* Correnti di uscita di affondamento 3-A, sorgente 3-A
* 8-ns Rise/7-ns Fall Time con carico 1000-pF
* 1-ns Delay Matching
* Lock-out sotto tensione per il driver di alta e bassa tensione
* Offerto nei pacchetti 8-Pin SOIC (D), PowerPADTw SOIC-8 ((DDA), SON-8 ((DRM),SON-9 (DRC) e SON-10 ((DPR)
* Indicato da -40°C a 140°C
Applicazioni di UCC27201ADRMR
* Forniture di energia per i mercati delle telecomunicazioni, dei dati e dei commercianti
* Applicazioni half-bridge e convertitori full-bridge
* Architettura isolata degli autobus
* Convertitori a due interruttori
* Convertitori di accoppiatura attiva
* Convertitori sincroni di alta tensione
* Amplificatori audio di classe D
Classificazioni ambientali e di esportazioneUCC27201ADRMR
| Attributo | Descrizione |
| Status RoHS | Compatibilità ROHS3 |
| livello di sensibilità all'umidità (MSL) | 1 (illimitato) |
| Status REACH | REACH non interessato |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
