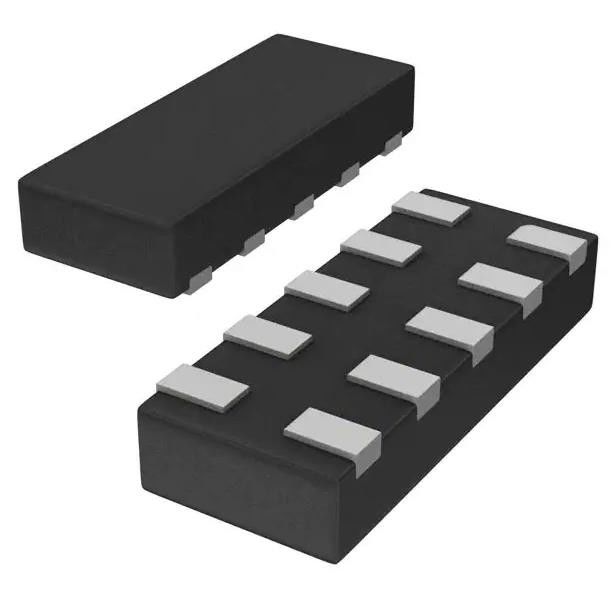

IP4294CZ10-TBR,115 4.1V Clamp 4A (8/20μs) Ipp Tvs Diode Surface Mount DFN2510A-10
Dettagli:
| Luogo di origine: | Originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | IP4294CZ10-TBR,115 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Cartone |
| Tempi di consegna: | 3-5 giorni |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 1000 |
|
Informazioni dettagliate |
|||
| Canali unidirezionali: | 4 | Tensione - Standoff inverso (tipico): | 5.5V |
|---|---|---|---|
| Tensione - Guasto (Min): | 6V | Tensione - premere (massima) @ Ipp: | 4.1V |
| Corrente - Impulso di picco (10/1000µs): | 4A (8/20μs) | Linea elettrica protezione: | - Sì. |
| Applicazioni: | Scopo generale | Temperatura di funzionamento: | -40°C ~ 85°C (TA) |
Descrizione di prodotto
IP4294CZ10-TBR,115 4.1V Clamp 4A (8/20μs) Ipp Tvs Diode Surface Mount DFN2510A-10
Specificità di IP4294CZ10-TBR,115
| TIPO | Descrizione |
| Categoria | Protezione del circuito |
| Suppressori di tensione transitori (TVS) | |
| Diodi TVS | |
| Mfr | Nexperia USA Inc. |
| Serie | - |
| Pacco | Nastro e bobina (TR) |
| Nastro di taglio (CT) | |
| Status del prodotto | Non per nuovi disegni |
| Tipo | Guida (rail-rail) |
| Canali unidirezionali | 4 |
| Voltaggio - blocco inverso (tipo) | 5.5V |
| Voltaggio - rottura (min) | 6V |
| Voltaggio - Chiusura (Max) @ Ipp | 4.1V |
| Corrente - Impulso di picco (10/1000μs) | 4A (8/20μs) |
| Potenza - Pulso di picco | - |
| Protezione delle linee elettriche | - Sì, sì. |
| Applicazioni | Scopo generale |
| Capacità @ Frequenza | - |
| Temperatura di funzionamento | -40°C ~ 85°C (TA) |
| Tipo di montaggio | Montaggio superficiale |
| Confezione / Cassa | 10-XFDFN |
| Confezione del dispositivo del fornitore | DFN2510A-10 |
| Numero del prodotto di base | IP4294 |
Caratteristiche del IP4294CZ10-TBR,115
* Protezione ESD del sistema per USB 2.0 e SuperSpeed USB 3.0, HDMI, DisplayPort, eSATA e LVDS
* Tutte le linee di segnalazione con diodi di fissaggio da rotaia a rotaia integrati per la protezione ESD a valle di 10 kV superiori a IEC 61000-4-2, livello 4
* Distanza tracce pari a 0,5 mm
* Linee di segnalazione con una capacità di abbinamento di 0,05 pF tra le coppie di segnali
* Capacità della linea di soli 0,5 pF per ogni canale
* Routing del segnale di "pass-through" adatto al progetto
Applicazioni di IP4294CZ10-TBR,115
* Televisioni e monitor
* Registratori e lettori DVD
* Notebook, schede grafiche e porte
* Set-top box e console da gioco
Classificazioni ambientali e di esportazioneIP4294CZ10-TBR,115
| Amministratore: | |
| Attributo | Descrizione |
| Status RoHS | Compatibilità ROHS3 |
| livello di sensibilità all'umidità (MSL) | 1 (illimitato) |
| Status REACH | REACH non interessato |
| ECCN | EAR99 |
