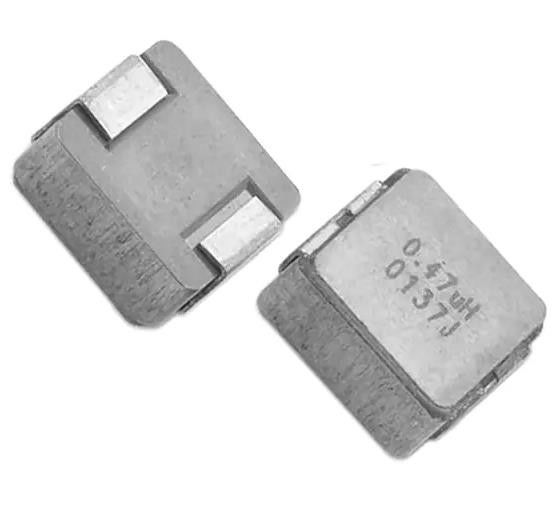

IHLP2525CZERR68M01 680 nH Induttore modellato blindato 15,5 A 5,5 mOhm Max
Dettagli:
| Luogo di origine: | originario |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | IHLP2525CZERR68M01 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Cartone |
| Tempi di consegna: | giorni 1-3working |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100.000 |
|
Informazioni dettagliate |
|||
| Induttanza: | 680 nH | Tolleranza: | ± 20% |
|---|---|---|---|
| Corrente nominale (ampere): | 15.5 A | Corrente - saturazione (Isat): | 25A |
| schermatura: | protetto | Resistenza a corrente continua (DCR): | 5.5 mOhm Max. |
| Temperatura di funzionamento: | -55°C ~ 125°C | Frequenza di induttanza - prova: | 100 kHz |
Descrizione di prodotto
IHLP2525CZERR68M01 680 nH Induttore modellato blindato 15,5 A 5,5 mOhm Max
Specificità di IHLP2525CZERR68M01
| TIPO | Descrizione |
| Categoria | Induttori, bobine, strangoli |
| Induttori fissi | |
| Mfr | Vishay Dale |
| Serie | IHLP-2525CZ-01 |
| Pacco | Nastro e bobina (TR) |
| Nastro di taglio (CT) | |
| Tipo | Fabbricazione a partire da |
| Materiale: nucleo | - |
| Induttanza | 680 nH |
| Tolleranza | ± 20% |
| Corrente nominale (ampere) | 15.5 A |
| Corrente - saturazione (Isat) | 25A |
| Protezione | Protezione |
| Resistenza a corrente continua (DCR) | 5.5 mOhm Max. |
| Q @ Freq | - |
| Frequenza - auto-risonante | - |
| Classificazione | - |
| Temperatura di funzionamento | -55°C ~ 125°C |
| Frequenza di induttanza - prova | 100 kHz |
| Tipo di montaggio | Montaggio superficiale |
| Confezione / Cassa | Non standard |
| Confezione del dispositivo del fornitore | - |
| Dimensione | 0.270" L x 0,255" W (6,86mm x 6,47mm) |
| Altezza - seduta (massimo) | 0.118" (3,00 mm) |
CaratteristichediIHLP2525CZERR68M01
• Altezza più bassa (3,0 mm) in questa impronta del pacchetto
• Costruzioni blindate
• eccellente accumulo di energia DC/DC fino a 5 MHz; applicazioni di induttori filtranti fino a SRF (vedere la tabella delle specifiche elettriche standard)
• DCR/μH più basso, in questa confezione
• Gestisce i picchi elevati di corrente transitori senza saturazione
• Rumore ultra basso, dovuto alla costruzione composita
DescrizionidiIHLP2525CZERR68M01
• Applicazioni PDA / notebook / desktop / server
• convertitori POL ad alta corrente
• Forniture di corrente a basso profilo e elevate
• dispositivi a batteria
• convertitori DC/DC nei sistemi di alimentazione distribuita
• convertitore DC/DC per gate array programmabile in campo (FPGA)
Classificazioni ambientali ed esportazionidiIHLP2525CZERR68M01
| Attributo | Descrizione |
| Status RoHS | Compatibilità ROHS3 |
| livello di sensibilità all'umidità (MSL) | 1 (illimitato) |
| ECCN | EAR99 |
| HTSUS | 8504.50.4000 |
