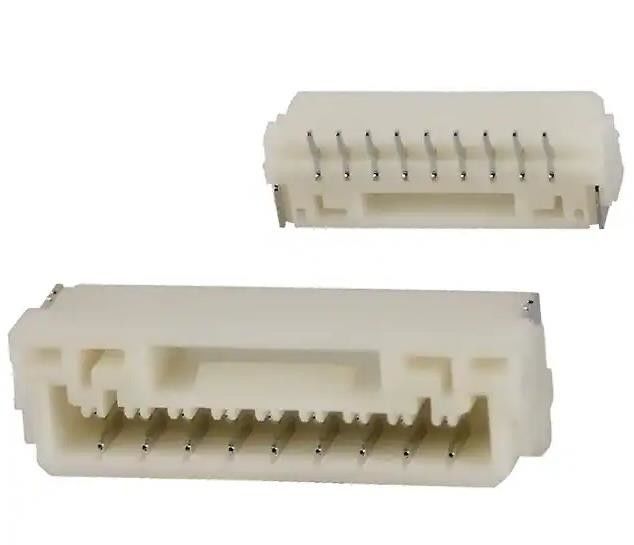

BM09B-GHS-TBT Connettore Header Superficie Monte 9 posizione 0.049" (1.25mm)
Dettagli:
| Luogo di origine: | originario |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | BM09B-GHS-TBT |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Cartone |
| Tempi di consegna: | giorni 1-3working |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100.000 |
|
Informazioni dettagliate |
|||
| Avvolgimento: | Protetto - parete 4 | Tipo di montaggio: | Montaggio superficiale |
|---|---|---|---|
| Termine: | Saldatura | Altezza dell'isolamento: | 0.159" (4.05mm) |
| Forma del contatto: | Di forma rettangolare | Materiale di contatto: | Bronzo fosforoso |
| Temperatura di funzionamento: | -25°C ~ 85°C | Valutazione materiale di infiammabilità: | UL94 V-0 |
Descrizione di prodotto
BM09B-GHS-TBT Connettore Header Superficie Monte 9 posizione 0.049" (1.25mm)
Specificità di BM09B-GHS-TBT
| TIPO | Descrizione |
| Categoria | Connettori, interconnettori |
| Connettori rettangolari | |
| Capi, spilli maschili | |
| Mfr | JST Sales America Inc. |
| Serie | GH |
| Pacco | Nastro e bobina (TR) |
| Nastro di taglio (CT) | |
| Tipo di connettore | Titolo |
| Tipo di contatto | Contatto con la Sindone esterna |
| Pitch - Accoppiamento | 0.049" (1.25mm) |
| Numero di posizioni | 9 |
| Numero di righe | 1 |
| Distanza tra le righe - accoppiamento | - |
| Numero di posizioni caricate | Tutti |
| Stile | Fabbricazione di apparecchiature per la trasmissione |
| Capote | Involto - 4 Pareti |
| Tipo di montaggio | Montaggio superficiale |
| Terminare | Saldatura |
| Tipo di fissaggio | Rampa di blocco |
| Lungozza di contatto - accoppiamento | - |
| Lungozza di contatto - posta | - |
| Lunghezza totale del contatto | - |
| Altezza dell'isolamento | 0.159" (4.05mm) |
| Forma del contatto | Di forma rettangolare |
| Finitura di contatto - accoppiamento | Altri prodotti |
| Spessore della finitura - accoppiamento | - |
| Contatto finale - Posta | Altri prodotti |
| Materiale di contatto | Fosforo bronzo |
| Materiale isolante | Poliammide (PA9T), Nylon 9T |
| Caratteristiche | Selezionare e posizionare, trattenere la saldatura |
| Temperatura di funzionamento | -25°C ~ 85°C |
| Protezione contro l'ingresso | - |
| Indice di infiammabilità del materiale | UL94 V-0 |
| Colore isolante | Naturale |
| Corrente nominale (ampere) | 1A |
| Valore nominale della tensione | 50 V |
| Altezze di impilazione accoppiate | 7.3 mm |
| Spessore della finitura di contatto | - |
| Applicazioni | - |
| Numero del prodotto di base | BM09B-GH |
Caratteristiche del BM09B-GHS-TBT
● Struttura di chiusura sicura
● Struttura della serratura a contatto
● Prevenzione delle deformazioni da contatto
● Chiari suoni di clic
Applicazioni di BM09B-GHS-TBT
• Corrente nominale: 1,0 A CA/CC (AWG #26)
• tensione nominale: 50 V CA/CC
• Intervallo di temperatura: da -25°C a +85°C (compreso l'aumento della temperatura in caso di corrente elettrica)
• Resistenza al contatto: valore iniziale/ 30 mΩ max. dopo le prove ambientali/ 50 mΩ max.
• Resistenza di isolamento: 100 MΩ min.
• Tensione resistente: 500 VAC/minuto
• Cavi applicabili: dimensioni del conduttore/ AWG #30 a #26 Isolamento O.D./ 0,76 a 1,0 mm
AmbientaleClassificazioni delle esportazioni di BM09B-GHS-TBT
| Attributo | Descrizione |
| Status RoHS | Compatibilità RoHS |
| livello di sensibilità all'umidità (MSL) | 1 (illimitato) |
| ECCN | EAR99 |
| HTSUS | 8536.69.4040 |
