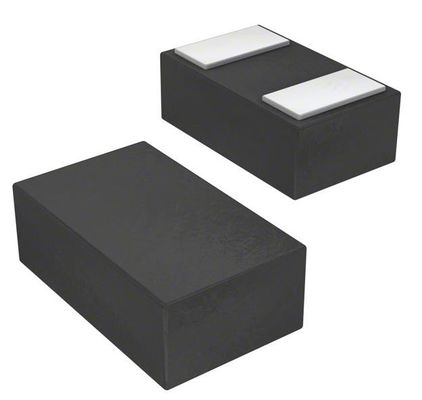

ESD8472MUT3G 20V Clamp 3A (8/20μs) Ipp Tvs Diode Surface Mount 2-X3DFN
Dettagli:
| Luogo di origine: | originario |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | ESD8472MUT3G |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Cartone |
| Tempi di consegna: | giorni 1-3working |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100.000 |
|
Informazioni dettagliate |
|||
| Canali bidirezionali: | 1 | Tensione - Standoff inverso (tipico): | 5.3V (massimo) |
|---|---|---|---|
| Tensione - Guasto (Min): | 7V | Tensione - premere (massima) @ Ipp: | 20V |
| Corrente - Impulso di picco (10/1000µs): | 3A (8/20µs) | Applicazioni: | Antenna di rf |
| Frequenza di capacità @: | 0.2pF @ 1MHz | Temperatura di funzionamento: | -55°C ~ 150°C (TJ) |
Descrizione di prodotto
ESD8472MUT3G 20V Clamp 3A (8/20μs) Ipp Tvs Diode Surface Mount 2-X3DFN
Specificità di ESD8472MUT3G
| TIPO | Descrizione |
| Categoria | Protezione del circuito |
| Suppressori di tensione transitori (TVS) | |
| Diodi TVS | |
| Mfr | semi |
| Serie | - |
| Pacco | Nastro e bobina (TR) |
| Nastro di taglio (CT) | |
| Tipo | Zener |
| Canali bidirezionali | 1 |
| Voltaggio - blocco inverso (tipo) | 5.3V (massimo) |
| Voltaggio - rottura (min) | 7V |
| Voltaggio - Chiusura (Max) @ Ipp | 20V |
| Corrente - Impulso di picco (10/1000μs) | 3A (8/20μs) |
| Potenza - Pulso di picco | - |
| Protezione delle linee elettriche | - No, no. |
| Applicazioni | Antenna RF |
| Capacità @ Frequenza | 0.2pF @ 1MHz |
| Temperatura di funzionamento | -55°C ~ 150°C (TJ) |
| Tipo di montaggio | Montaggio superficiale |
| Confezione / Cassa | 0201 (0603 metri) |
| Confezione del dispositivo del fornitore | 2-X3DFN (0,6x0,3) (0201) |
| Numero del prodotto di base | ESD8472 |
Caratteristiche del ESD8472MUT3G
• Linearità della capacità superiore alla tensione
• Capacità ultra-bassa: 0,2 pF
• Perdite di inserimento: 0,030 dBm
• Piccola impronta: 0,62 mm x 0,32 mm
• Tensione di arresto: 5,3 V
• Basse perdite: < 1 nA
• Bassa resistenza dinamica: < 1
• 1000 ESD IEC61000−4−2 Accidenti ±8 kV Contatto / Scarica d'aria
• Prefisso SZ per applicazioni automobilistiche e altre applicazioni che richiedono requisiti unici di modifica del sito e del controllo; AEC-Q101 qualificato e in grado di effettuare PPAP
• Questi dispositivi sono privi di Pb−, di alogeni e sono conformi alla RoHS
Applicazioni di ESD8472MUT3G
• Protezione ESD del segnale RF
• Radiofrequenza di commutazione, PA e protezione ESD con antenna
• Comunicazioni in campo vicino
• USB 2.0USB 3.0
AmbientaleClassificazioni delle esportazioni di ESD8472MUT3G
| Attributo | Descrizione |
| Status RoHS | Compatibilità ROHS3 |
| livello di sensibilità all'umidità (MSL) | 1 (illimitato) |
| Status REACH | REACH non interessato |
| ECCN | EAR99 |
| HTSUS | 8541.10.0080 |
