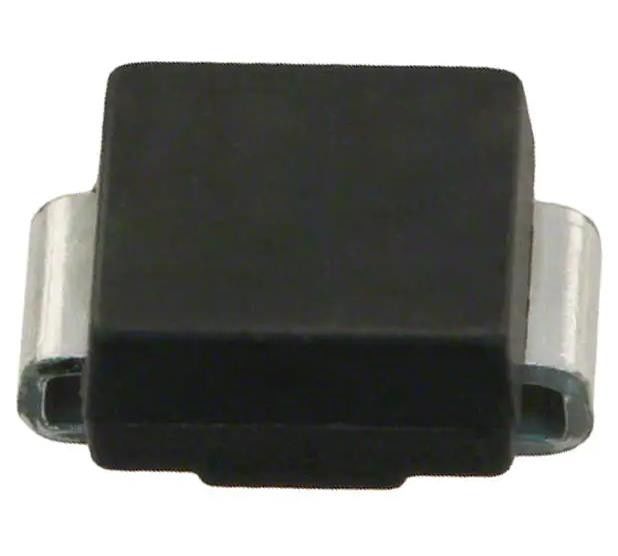

SM6T15AY 27.2V Clamp 147A (8/20μs) Ipp Tvs Diode Surface Mount SMB (DO-214AA)
Dettagli:
| Luogo di origine: | originario |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | SM6T15AY |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Cartone |
| Tempi di consegna: | 1-3 giorni lavorativi |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100,000 |
|
Informazioni dettagliate |
|||
| Canali unidirezionali: | 1 | Tensione - Standoff inverso (tipico): | 12.8V |
|---|---|---|---|
| Tensione - Guasto (Min): | 14.3V | Tensione - premere (massima) @ Ipp: | 27.2V |
| Corrente - Impulso di picco (10/1000µs): | 147A (8/20μs) | Potenza - Impulso di picco: | 600 W |
| Applicazioni: | Autoveicoli | Temperatura di funzionamento: | -55°C ~ 150°C (TJ) |
Descrizione di prodotto
SM6T15AY 27.2V Clamp 147A (8/20μs) Ipp Tvs Diode Surface Mount SMB (DO-214AA)
Specificità di SM6T15AY
| TIPO | Descrizione |
| Categoria | Protezione del circuito |
| Suppressori di tensione transitori (TVS) | |
| Diodi TVS | |
| Mfr | STMicroelettronica |
| Serie | Automotive, AEC-Q101, SM6TY, TRANSILTM |
| Pacco | Nastro e bobina (TR) |
| Nastro di taglio (CT) | |
| Tipo | Zener |
| Canali unidirezionali | 1 |
| Voltaggio - blocco inverso (tipo) | 12.8V |
| Voltaggio - rottura (min) | 14.3V |
| Voltaggio - Chiusura (Max) @ Ipp | 27.2V |
| Corrente - Impulso di picco (10/1000μs) | 147A (8/20μs) |
| Potenza - Pulso di picco | 600 W |
| Protezione delle linee elettriche | - No, no. |
| Applicazioni | Autoveicoli |
| Capacità @ Frequenza | - |
| Temperatura di funzionamento | -55°C ~ 150°C (TJ) |
| Tipo di montaggio | Montaggio superficiale |
| Confezione / Cassa | DO-214AA, SMB |
| Confezione del dispositivo del fornitore | SMB (DO-214AA) |
| Numero del prodotto di base | SM6T15 |
Caratteristiche del SM6T15AY
• AEC-Q101 qualificato
• Potenza massima dell'impulso: 600 W (10/1000 μs) e 4 kW (8/20 μs)
• gamma di tensione di stand-off da 5 V a 188 V
• Tipo unidirezionale e bidirezionale
• Corrente a bassa perdita: 0,2 μA a 25 °C e 1 μA a 85 °C
• Tj max di funzionamento: 150 °C
• Potenza elevata a Tj max.: fino a 515 W (10/1000 μs)
• Finitura del piombo: rivestimento in stagno opaco
Applicazioni di SM6T15AY
La serie SM6TY è progettata per proteggere i circuiti automobilistici sensibili dalle sovratensioni definite nella norma ISO 7637-2 e dalle scariche elettrostatiche secondo la norma ISO 10605.
AmbientaleClassificazioni delle esportazioni di SM6T15AY
| Attributo | Descrizione |
| Status RoHS | Compatibilità ROHS3 |
| livello di sensibilità all'umidità (MSL) | 1 (illimitato) |
| Status REACH | REACH non interessato |
| ECCN | EAR99 |
| HTSUS | 8541.10.0080 |
