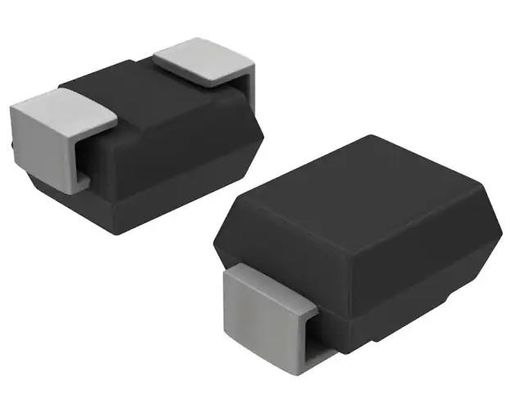

SZP6SMB36AT3G Componente elettronico per autoveicoli 49.9V Clamp 12A Ipp Tvs Diode Surface Mount SMB
Dettagli:
| Luogo di origine: | originario |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | SZP6SMB36AT3G |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Cartone |
| Tempi di consegna: | 1-3 giorni lavorativi |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100,000 |
|
Informazioni dettagliate |
|||
| Tipo: | Zener | Canali unidirezionali: | 1 |
|---|---|---|---|
| Tensione - Standoff inverso (tipico): | 30.8V | Tensione - Guasto (Min): | 34.2V |
| Tensione - premere (massima) @ Ipp: | 49.9V | Corrente - Impulso di picco (10/1000µs): | 12A |
| Potenza - Pulso di picco: | 600 W | Applicazioni: | Autoveicoli |
| Evidenziare: | SZP6SMB36AT3G componente elettronico per automobili,12A Componente elettronico per autoveicoli |
||
Descrizione di prodotto
SZP6SMB36AT3G 49.9V Clampo 12A Ipp Tvs Diodo di superficie di montaggio SMB
Specificità diSZP6SMB36AT3G
| TIPO | Descrizione |
| Categoria | Protezione del circuito |
| Suppressori di tensione transitori (TVS) | |
| Diodi TVS | |
| Mfr | Littelfuse Inc. |
| Serie | Automotive, AEC-Q101 |
| Pacco | Nastro e bobina (TR) |
| Nastro di taglio (CT) | |
| Status del prodotto | Attivo |
| Tipo | Zener |
| Canali unidirezionali | 1 |
| Voltaggio - blocco inverso (tipo) | 30.8V |
| Voltaggio - rottura (min) | 34.2V |
| Voltaggio - Chiusura (Max) @ Ipp | 49.9V |
| Corrente - Impulso di picco (10/1000μs) | 12A |
| Potenza - Pulso di picco | 600 W |
| Protezione delle linee elettriche | - No, no. |
| Applicazioni | Autoveicoli |
| Capacità @ Frequenza | 540 pF @ 1MHz |
| Temperatura di funzionamento | -65°C ~ 150°C (TJ) |
| Tipo di montaggio | Montaggio superficiale |
| Confezione / Cassa | DO-214AA, SMB |
| Confezione del dispositivo del fornitore | PMI |
| Numero del prodotto di base | P6SMB |
Caratteristiche del SZP6SMB36AT3G
■ Zener Transient Overvoltage Suppressors
■ Intervallo di tensione inversa di picco di lavoro − 5,8 a 171 V (per unidirezionale), 9,4 a 70,1 V (per bidirezionale)
■ Intervallo di tensione di rottura standard - da 6,45 a 210 V per unidirezionale, da 10,5 a 86,1 V per bidirezionale
■ Potenza massima − 600 W @ 1 ms
■ Classificazione ESD di classe 3 (> 16 kV) per modello di corpo umano
■ tensione massima della pinza @ corrente di impulso di picco
■ Basse perdite < 5 μA Oltre 10 V
■ Il tempo di risposta è tipicamente < 1 ns
■ Pb-free significa che l'interconnessione di 2° livello è Pb-free e il materiale di finitura terminale è stagno (Sn) (IPC/JEDEC J-STD609A.01)
■ Prefisso SZ per applicazioni automobilistiche e altre applicazioni che richiedono requisiti unici di modifica del sito e del controllo; AEC-Q101 Qualificato e PPAP Capace
IntroduzioneSZP6SMB36AT3G
La serie SZP6SMB è progettata per proteggere i componenti sensibili alla tensione da transienti ad alta tensione e ad alta energia.
AmbientaleClassificazioni delle esportazioni di SZP6SMB36AT3G
| Attributo | Descrizione |
| Status RoHS | Compatibilità ROHS3 |
| livello di sensibilità all'umidità (MSL) | 1 (illimitato) |
| Status REACH | REACH non interessato |
| ECCN | EAR99 |
| HTSUS | 8541.10.0080 |
