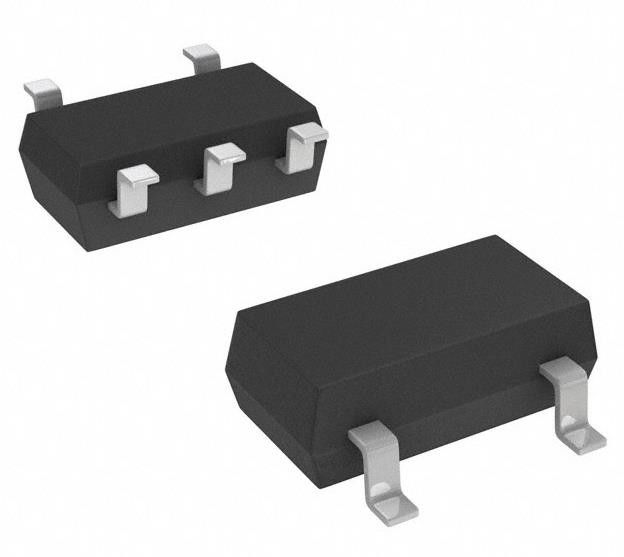

TC7SZ125FU,LJ(CT Non invertente 1 elemento 1 bit per elemento 3-State Output 5-SSOP
Dettagli:
| Luogo di origine: | originario |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | TC7SZ125FU, LJ (CT |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Cartone |
| Tempi di consegna: | 1-3 giorni lavorativi |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100,000 |
|
Informazioni dettagliate |
|||
| Tipo di logica: | Attenui, Non invertendo | Numero di elementi: | 1 |
|---|---|---|---|
| Numero di bit per elemento: | 1 | Tipo di uscita: | 3-Stato |
| Corrente: alta e bassa uscita: | 32 mA, 32 mA | Voltaggio - Fornitura: | 1.8V ~ 5.5V |
| Temperatura di funzionamento: | -40°C ~ 125°C (TA) | Confezione / Cassa: | 5-TSSOP, SC-70-5, SOT-353 |
Descrizione di prodotto
TC7SZ125FU,LJ(CTNon inversione 1 elemento 1 bit per elemento 3-State Output 5-SSOP
Specificità di TC7SZ125FU,LJ(CT
| TIPO | Descrizione |
| Categoria | Circuiti integrati (CI) |
| Logica | |
| Buffer, driver, ricevitori, trasmettitori | |
| Mfr | Toshiba Semiconductor e Storage |
| Serie | TC7SZ |
| Pacco | Nastro e bobina (TR) |
| Nastro di taglio (CT) | |
| Status del prodotto | Attivo |
| Tipo di logica | Buffer, non invertente |
| Numero di elementi | 1 |
| Numero di bit per elemento | 1 |
| Tipo di input | - |
| Tipo di uscita | 3 Stati |
| Corrente: alta e bassa uscita | 32mA, 32mA |
| Voltaggio - Fornitura | 1.8V ~ 5.5V |
| Temperatura di funzionamento | -40°C ~ 125°C (TA) |
| Tipo di montaggio | Montaggio superficiale |
| Confezione / Cassa | 5-TSSOP, SC-70-5, SOT-353 |
| Confezione del dispositivo del fornitore | 5-SSOP |
| Numero del prodotto di base | TC7SZ125 |
Caratteristiche del RC0603FR-07169KL
(1) AEC-Q100 (Rev. H) (nota 1)
(2) Ampio intervallo di temperatura di funzionamento: Topr = -40 a 125 (nota 2)
(3) Alta corrente di uscita: ±24 mA (min) a VCC = 3,0 V
(4) Funzionamento a velocità super elevate: tpd = 2,6 ns (tipicamente) a VCC = 5,0 V, C L = 50 pF
(5) Intervallo di tensione di funzionamento: VCC = 1,65 a 5,5 V
(6) Input con tolleranza di 5,5 V
(7) Potenza di uscita di protezione contro l'arresto di 5,5 V
(8) Corrisponde alle prestazioni della serie TC74LCX quando viene utilizzata a 3,3 V VCC
Applicazioni di TC7SZ125FU,LJ(CT
Bus Buffer con uscita a 3 stati
AmbientaleClassificazioni delle esportazioni di TC7SZ125FU,LJ(CT
| Attributo | Descrizione |
| Status RoHS | Compatibilità ROHS3 |
| livello di sensibilità all'umidità (MSL) | 1 (illimitato) |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
