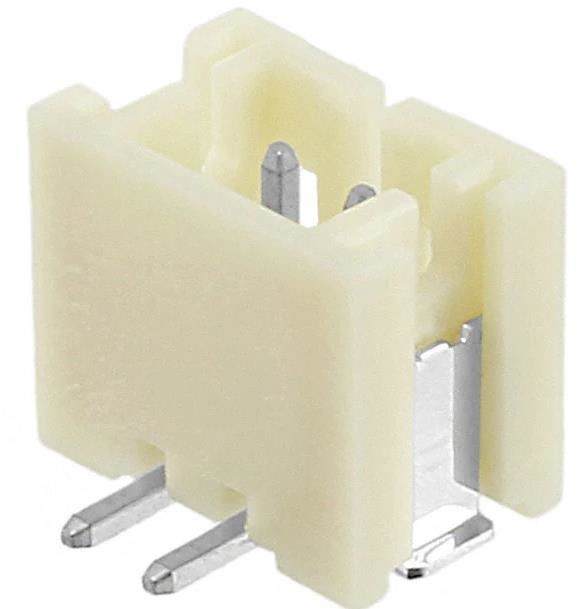

B2B-PH-SM4-TB ((LF) ((SN) Superficie della testata del connettore Montaggio 2 posizione 0.079" (2.00mm)
Dettagli:
| Luogo di origine: | Originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | B2B-PH-SM4-TB ((LF) ((SN)) |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | scatola di cartone |
| Tempi di consegna: | 1-3 giorni lavorativi |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100,000 |
|
Informazioni dettagliate |
|||
| Tipo di contatto: | Pin del maschio | Numero di posizioni: | 2 |
|---|---|---|---|
| Passo - accoppiandosi: | 0.079" (2.00mm) | Numero di righe: | 1 |
| Numero delle posizioni caricate: | tutti | Stile: | Cablare/cavo del bordo |
| Avvolgimento: | Protetto - parete 4 | Tipo di fissaggio: | Serratura del dente d'arresto |
| Evidenziare: | B2B-PH-SM4-TB ((LF) ((SN)),2 posizione Intestazione del connettore |
||
Descrizione di prodotto
B2B-PH-SM4-TB ((LF) ((SN) Superficie della testata del connettore Montaggio 2 posizione 0.079" (2.00mm)
Specificità diB2B-PH-SM4-TB ((LF) ((SN))
| TIPO | Descrizione |
| Categoria | Connettori, interconnettori |
| Connettori rettangolari | |
| Capi, spilli maschili | |
| Mfr | JST Sales America Inc. |
| Serie | PH |
| Pacco | Nastro e bobina (TR) |
| Nastro di taglio (CT) | |
| Tipo di connettore | Titolo |
| Tipo di contatto | Pin maschio |
| Pitch - Accoppiamento | 0.079" (2.00mm) |
| Numero di posizioni | 2 |
| Numero di righe | 1 |
| Distanza tra le righe - accoppiamento | - |
| Numero di posizioni caricate | Tutti |
| Stile | Fabbricazione di apparecchiature per la trasmissione |
| Capote | Involto - 4 Pareti |
| Tipo di montaggio | Montaggio superficiale |
| Terminare | Saldatura |
| Tipo di fissaggio | Blocco di frenata |
| Lungozza di contatto - accoppiamento | 0.130" (3,30 mm) |
| Lungozza di contatto - posta | - |
| Lunghezza totale del contatto | - |
| Altezza dell'isolamento | 0.260" (6,60mm) |
| Forma del contatto | Quadrato |
| Finitura di contatto - accoppiamento | Altri prodotti |
| Spessore della finitura - accoppiamento | - |
| Contatto finale - Posta | Altri prodotti |
| Materiale di contatto | Leghe di rame |
| Materiale isolante | Poliammide (PA6T), Nylon 6T |
| Caratteristiche | Ritenzione della saldatura |
| Temperatura di funzionamento | -25°C ~ 85°C |
| Protezione contro l'ingresso | - |
| Indice di infiammabilità del materiale | UL94 V-0 |
| Colore isolante | Naturale |
| Corrente nominale (ampere) | 2A |
| Valore nominale della tensione | 100 V |
| Altezze di impilazione accoppiate | 8.6 mm |
| Spessore della finitura di contatto | - |
| Applicazioni | - |
| Numero del prodotto di base | B2B-PH-S |
Caratteristiche del B2B-PH-SM4-TB ((LF) ((SN))
• Corrente nominale: 2 A AC/DC (AWG #24)
• tensione nominale: 100 V CA/CC
• Intervallo di temperatura: da -25°C a +85°C (compreso l'aumento della temperatura in caso di corrente elettrica)
• Resistenza di contatto: valore iniziale/ 10 mΩ max. dopo prove ambientali/ 20 mΩ max.
• Resistenza di isolamento: 1.000 MΩ min.
• Tensione resistente: 800 VAC/minuto
• filo applicabile: AWG da 32 a 24
• Spessore applicabile della scheda PC: da 0,8 a 1,6 mm
* Per l'utilizzo dei prodotti, consultare "Precauzioni per la manipolazione dei terminali e dei connettori" descritte sul nostro sito web (pagina Documenti tecnici delle informazioni sul prodotto).
* conformità RoHS2
* Unità di dimensione: mm
* Contatta la JST per ulteriori informazioni.
Applicazioni di B2B-PH-SM4-TB ((LF) ((SN))
Si tratta di un connettore sottile e a basso profilo da 2,0 mm di altezza dopo il montaggio e di 4,5 mm di larghezza.
Classificazioni ambientali e di esportazioneB2B-PH-SM4-TB ((LF) ((SN))
| Attributo | Descrizione |
| Status RoHS | Compatibilità RoHS |
| livello di sensibilità all'umidità (MSL) | 1 (illimitato) |
| Status REACH | REACH non interessato |
| ECCN | EAR99 |
| HTSUS | 8536.69.4040 |
